Wat is het verschil tussen een elektromechanisch relais en een solid-state relais? – EMR versus SSR uitgelegd

Werkingsprincipes van elektromagnetische relais en solid-state relais

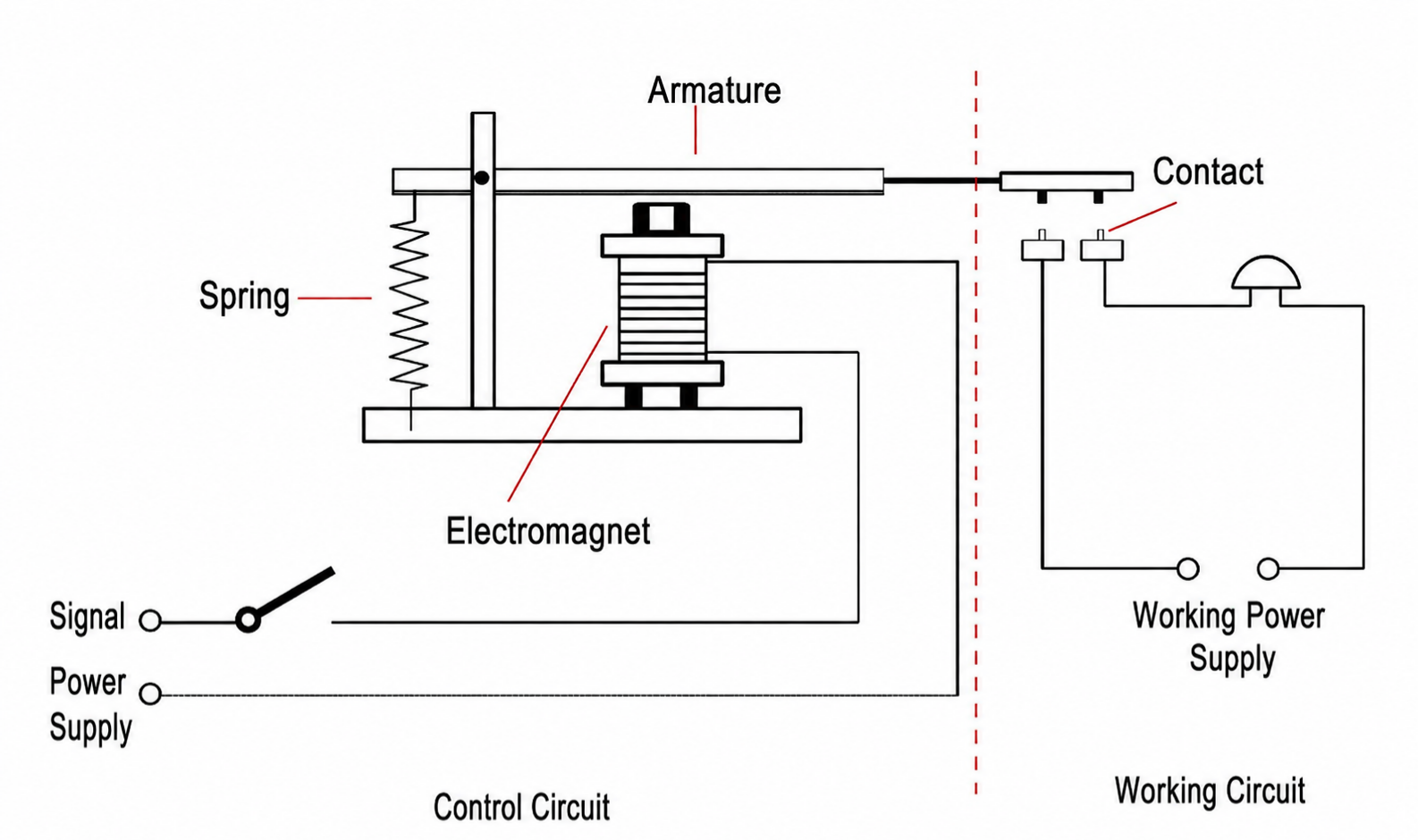

Elektromagnetisch relais (EMR)

De geschiedenis van elektromagnetische relais gaat terug tot de ontwikkeling van telegraaftechnologie in de 19e eeuw. Hun werking is gebaseerd op elektromagnetische inductie: wanneer de spoel aan de stuurkant wordt bekrachtigd, genereert deze een magnetisch veld dat het anker aantrekt, waardoor mechanische contacten sluiten of openen en daardoor het belastingscircuit wordt bestuurd.

Kenmerken:

• Bevat fysieke bewegende delen (contacten en anker).
• Het controleproces lijkt op een ‘fysieke schakelaar’, met intuïtieve en duidelijke aan/uit-statussen.
• Onder voorbehoud van mechanische slijtage, vonkvorming en problemen met contactstuiteren.

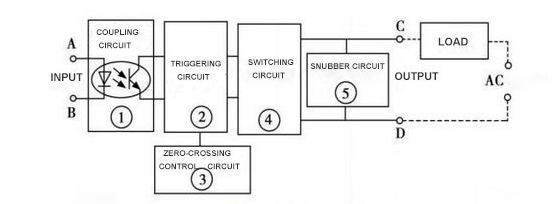

Solid State-relais (SSR)

Solid-state relais zijn een nieuw type relais dat de afgelopen decennia is ontstaan met de ontwikkeling van vermogenshalfgeleiderapparaten. Ze bevatten intern geen mechanische contacten en zijn doorgaans samengesteld uit componenten zoals optocouplers, thyristors (SCR's), triacs, MOSFET's of IGBT's. Het stuursignaal aan de ingangszijde is optisch geïsoleerd en drijft vervolgens de vermogenshalfgeleiderapparaten aan of uit, waardoor het belastingscircuit wordt bestuurd.

Kenmerken:

• Geen mechanische componenten; het schakelen gebeurt via elektronische elementen.
• Hoge schakelsnelheid (meestal milliseconden- of zelfs microsecondenniveau).
• Stille werking zonder vonken of mechanische slijtage.
• Presenteert voorwaartse spanningsval en kleine lekstroom.

Belangrijkste prestaties en karakteristieke verschillen

Prestatievariaties bij relais bepalen vaak direct hun toepassingswaarde. De belangrijkste verschillen zijn onder meer:

Schakelsnelheid

Elektromagnetische relais, beperkt door mechanische werking, schakelen doorgaans binnen 5 tot 20 milliseconden. Solid-state relais, volledig bestuurd door elektronische componenten, bereiken responstijden van minder dan 1 milliseconde, waardoor ze geschikt zijn voor hoogfrequente besturing.

Levensduur en betrouwbaarheid

De EMR-levensduur is afhankelijk van de contactduurzaamheid. Hoewel het mechanische uithoudingsvermogen miljoenen cycli kan bereiken, bereikt het elektrische uithoudingsvermogen vaak honderdduizenden cycli, met aanzienlijke verslechtering onder hoge stroomsterkte of frequente schakelomstandigheden. SSR's hebben geen mechanische slijtage en bieden theoretisch een vrijwel oneindige levensduur. Ze kunnen langdurig stabiel functioneren, zolang de elektronische componenten intact blijven.

Ruis en elektromagnetische interferentie

EMR's produceren een klikkend geluid tijdens het schakelen, en vonken tussen contacten kunnen elektromagnetische interferentie veroorzaken. SSR's werken volledig stil zonder vonken, waardoor ze bijzonder geschikt zijn voor geluidsgevoelige medische, laboratorium- en communicatieapparatuur.

Stroomverbruik en warmteopwekking

EMR's verbruiken stroom wanneer ze de spoel van stroom voorzien, maar de spanningsval over de contacten is extreem laag als ze eenmaal geleidend zijn, wat resulteert in een verwaarloosbaar extra energieverbruik in het belastingsgedeelte. SSR's genereren merkbare warmte als gevolg van hun geleidingsspanningsval wanneer de belastingsstroom toeneemt, waardoor een extra ontwerp voor warmteafvoer nodig is.

Isolatie en veiligheid

EMR's vertonen vrijwel geen lekstroom wanneer de contacten open zijn, waardoor een uitstekende isolatie wordt geboden. SSR's hebben doorgaans een kleine lekstroom in de uit-stand, wat speciale aandacht vereist voor toepassingen die "geen lekkage" vereisen (bijvoorbeeld meetinstrumenten, medische apparatuur).

Toepassingsscenario's en selectieoverwegingen

De relaisselectie is afhankelijk van het belastingstype, de regelfrequentie, de bedrijfsomgeving en budgetbeperkingen.

Geschikte scenario's voor elektromagnetische relais

Laagfrequente regeling : Traditionele belastingen zoals verlichting, verwarmingen en motoren.

Hoge stroompieken : EMR-contacten zijn beter bestand tegen inschakelstromen.

Budgetbeperkingen : EMR's bieden lage kosten en zijn eenvoudig te onderhouden en te vervangen.

Geschikte scenario's voor solid-state relais

Hoogfrequente regeling : Snel schakelen in geautomatiseerde productielijnen.

Geluidsgevoelige omgevingen : Ziekenhuizen, laboratoria, precisie-instrumenten.

Zware omstandigheden : SSR's bieden grotere betrouwbaarheid in omgevingen met veel trillingen of hoge luchtvochtigheid.

Trend naar hybride gebruik

Ingenieurs combineren vaak EMR's en SSR's binnen systemen. SSR's verzorgen bijvoorbeeld hoogfrequente snelle schakelingen, terwijl EMR's zorgen voor definitieve isolatie of ontkoppeling van noodcircuits. Deze aanpak verlengt de levensduur en verlaagt de kosten.

Vergelijking van levensduur- en betrouwbaarheidstests

Levensduur is een kritische maatstaf in relaistechnische toepassingen. Experimentele gegevens illustreren:

• Een typische EMR behaalt 100.000 elektrische cycli bij nominale stroom, wat zich uitbreidt tot 500.000 cycli onder lichte belasting.
• Onder identieke omstandigheden kan een SSR gemakkelijk tientallen miljoenen schakelingen doorstaan, waarbij de levensduur grotendeels wordt bepaald door het spanningsbestendigheidsvermogen en de thermische dissipatie van de halfgeleidercomponenten.

Bovendien presteren SSR's doorgaans beter dan EMR's in zware omstandigheden. In scenario's met hoge luchtvochtigheid of hoge trillingen kunnen EMR-contacten bijvoorbeeld oxideren, stuiteren of zelfs vastlopen, terwijl SSR's onaangetast blijven door mechanische factoren.

Toekomstige ontwikkelingstrends

Met de opkomst van slimme productie, het internet der dingen en nieuwe energie evolueert de vraag naar relais in nieuwe richtingen:

Hoogfrequente regeling : Omdat automatiseringsapparatuur steeds meer afhankelijk is van hogesnelheidscontrole, zal het marktaandeel van SSR blijven groeien.

Hoog vermogen en thermische optimalisatie : Vooruitgang in de halfgeleidertechnologie zal de geleidingsverliezen in nieuwe SSR's geleidelijk verminderen, waardoor de afhankelijkheid van warmtedissipatie afneemt.

Slimme relais : Toekomstige relais kunnen statusmonitoring, zelfbescherming en communicatiemogelijkheden op afstand integreren, en evolueren naar ‘slimme modules’.

Hybride relais : Door het hoge stroomvoerende vermogen van EMR te combineren met de snelle schakelprestaties van SSR, worden door een toenemend aantal fabrikanten hybride relais ontwikkeld.
