Inzicht in huidige shuntweerstanden: een uitgebreide gids voor nauwkeurige stroommetingen

Wat is een huidige shuntweerstand?

A Huidige shuntweerstand is een precisiecomponent met lage weerstand, ontworpen om elektrische stroom te meten door een kleine, proportionele spanningsval over de aansluitingen te produceren. Gebaseerd op de wet van Ohm (V = I × R), zetten deze weerstanden de stroom om in een meetbaar spanningssignaal, waardoor nauwkeurige stroommonitoring mogelijk is zonder de werking van het circuit aanzienlijk te verstoren.

Deze essentiële componenten worden op grote schaal ingezet in vermogenselektronica, batterijbeheersystemen, industriële automatisering en automobieltoepassingen waarbij nauwkeurige stroommeting van cruciaal belang is voor prestatieoptimalisatie en veiligheidsmonitoring.

Belangrijkste kenmerken van huidige shuntweerstanden

Fundamentele werkingsprincipes

Huidige shuntweerstanden werken volgens een eenvoudig maar elegant principe:

• Wanneer de weerstand in serie wordt geplaatst met een belasting, genereert hij een spanningsval die evenredig is met de stroom die er doorheen vloeit
• Deze spanning wordt gemeten met behulp van versterkingscircuits met hoge impedantie of analoog-naar-digitaal-omzetters
• De gemeten stroom wordt berekend met behulp van de formule: I = V ÷ R, waarbij de weerstand constant blijft
• Typische weerstandswaarden variëren van micro-ohm tot tientallen milli-ohm om vermogensverlies te minimaliseren

Kritieke prestatieparameters

Het juiste selecteren Huidige shuntweerstand vereist een zorgvuldige evaluatie van verschillende belangrijke specificaties:

• Weerstandswaarde: Bereikt doorgaans van 0,1 mΩ tot 100 mΩ, gekozen op basis van maximale stroom en acceptabele spanningsval
• Vermogen: Bepaalt de warmteafvoercapaciteit, berekend met P = I² × R met een veiligheidsmarge van 25-50%
• Temperatuurcoëfficiënt (TCR): Meet de stabiliteit van de weerstand bij temperatuurschommelingen, met premium shunts die ±10 ppm/°C of lager bieden
• Tolerantie: Geeft het precisieniveau aan, variërend van ±0,01% voor laboratoriumkwaliteit tot ±1-5% voor algemene toepassingen
• Spanningsdaling: Standaardwaarden omvatten 50 mV, 75 mV of 100 mV bij nominale stroom voor compatibiliteit met meetinstrumenten

Soorten huidige shuntweerstanden

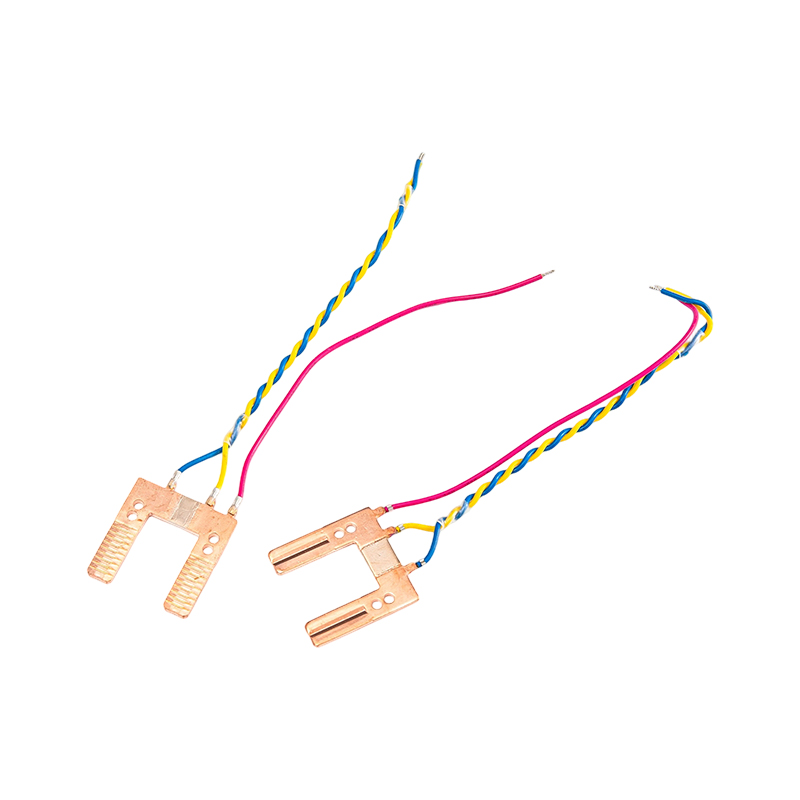

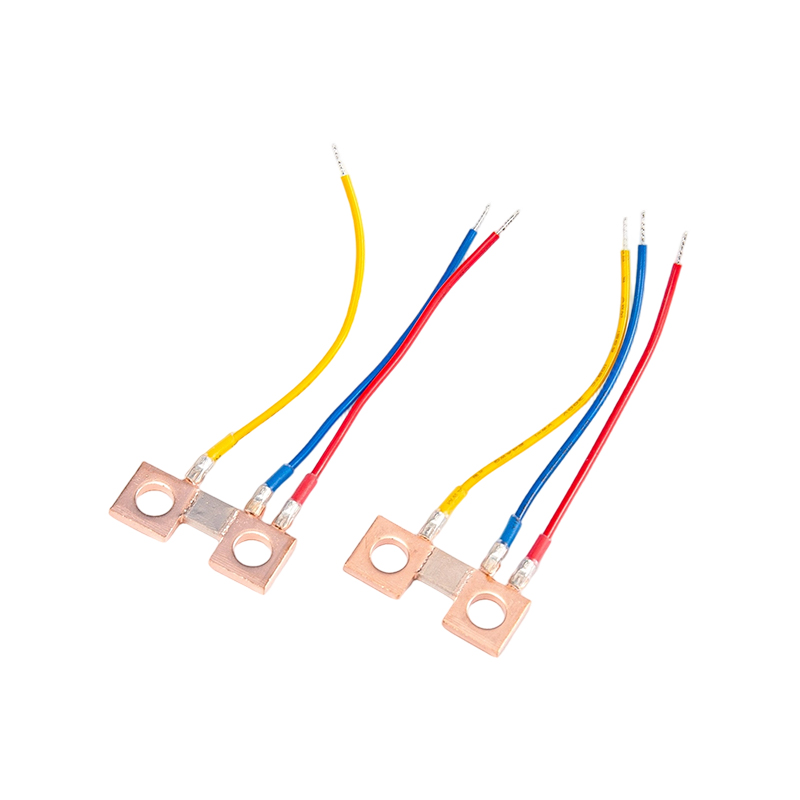

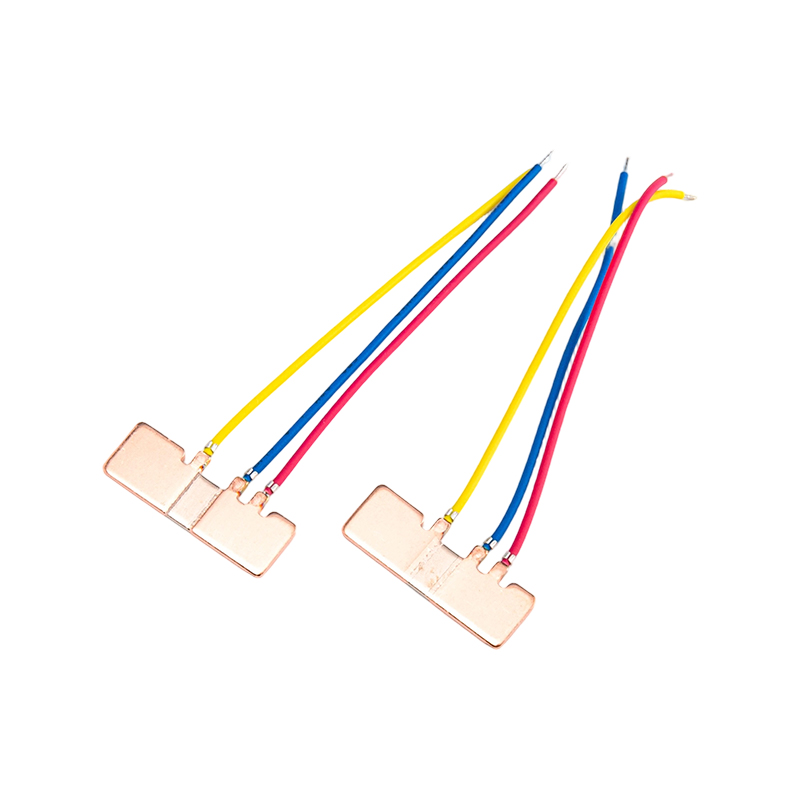

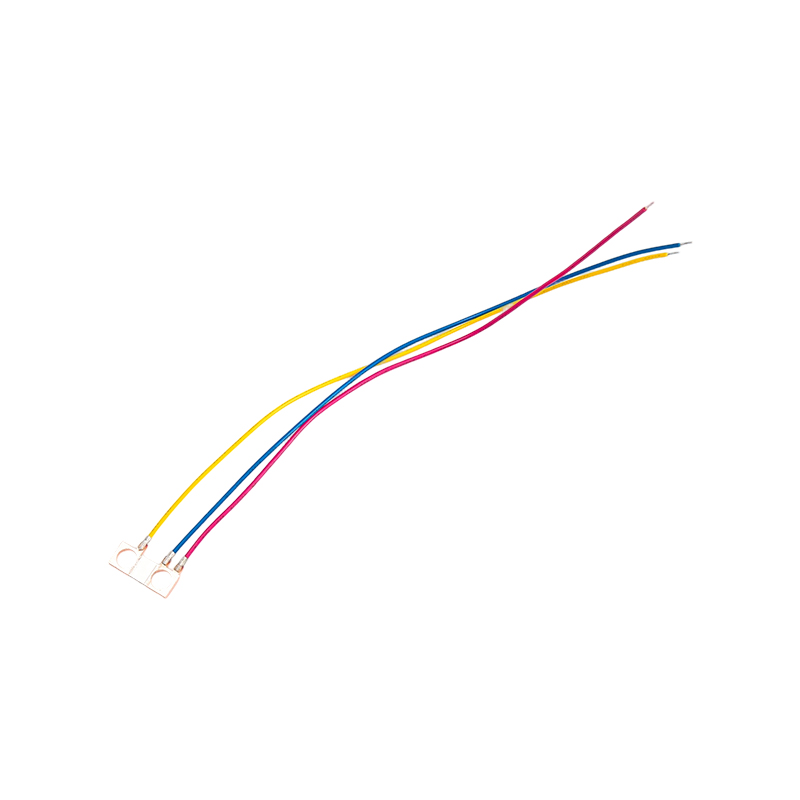

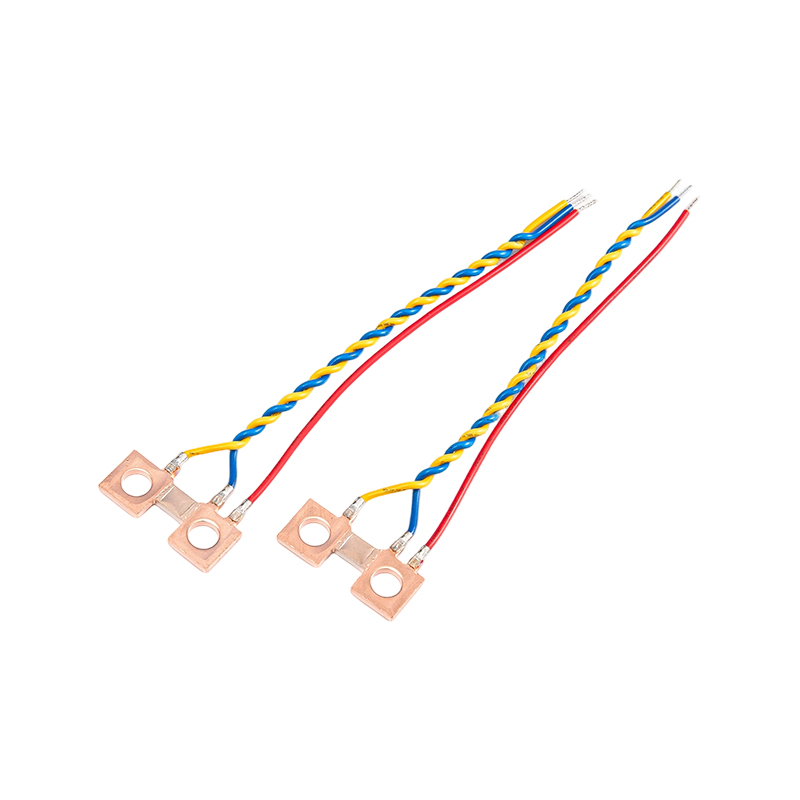

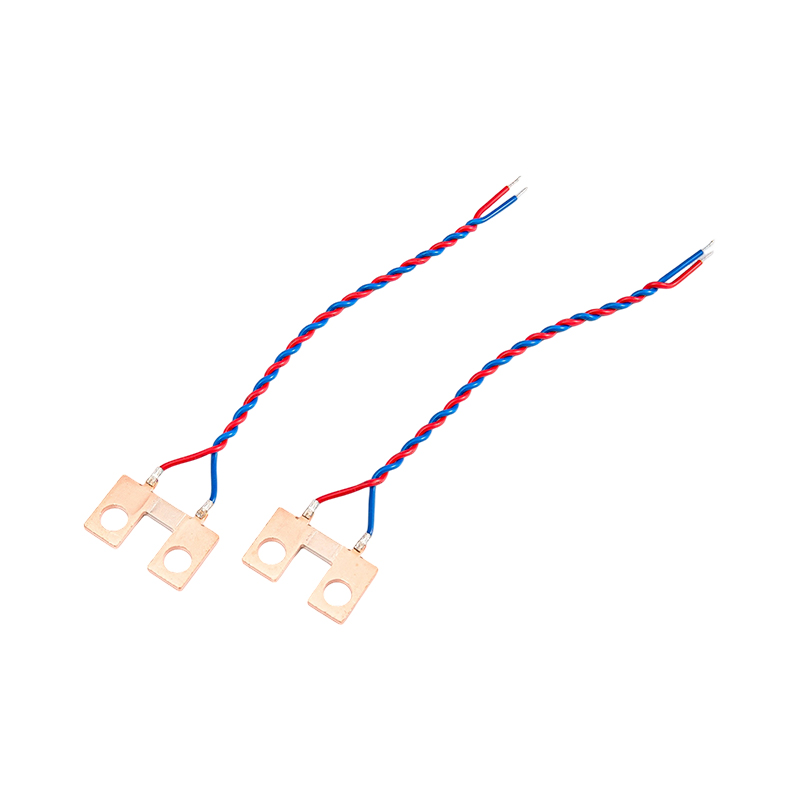

Precisiestroomshunt versus standaardshunts

Precisiestroomshunt weerstanden vertegenwoordigen het hoogste niveau van stroomdetectietechnologie, ontworpen voor toepassingen die uitzonderlijke nauwkeurigheid en stabiliteit vereisen. Deze gespecialiseerde componenten minimaliseren meetfouten door geavanceerde materiaalselectie en productieprocessen.

De belangrijkste onderscheidende kenmerken van Precisiestroomshunts zijn onder meer:

• Ultralage TCR-waarden (vaak onder ±10 ppm/°C) zorgen voor een minimaal verschil tussen de bedrijfstemperaturen
• Nauwe tolerantiespecificaties (±0,01% tot ±0,1%) voor superieure meetherhaalbaarheid
• Vier-terminal Kelvin-verbindingen die geleidingsweerstandsfouten elimineren
• Stabiliteit op lange termijn met minimale verouderingseffecten gedurende langere operationele perioden
• Superieure prestaties in kalibratielaboratoria, testapparatuur en kritische monitoringsystemen

Configuraties van DC-stroomshuntweerstanden

DC-stroom-shuntweerstanden zijn specifiek geoptimaliseerd voor gelijkstroomtoepassingen, met constructiemethoden die de unieke uitdagingen van DC-meting aanpakken:

• Constructie van Manganine- of Constantan-legering die thermische EMF vrijwel nul biedt
• Op panelen gemonteerde ontwerpen met robuuste terminals voor industriële omgevingen
• Gestandaardiseerde 75mV-uitgang bij nominale stroom voor naadloze integratie met analoge meters
• Hoge overbelastingscapaciteit (typisch 120% van de nominale stroom gedurende 2 uur)
• De bedrijfstemperatuur varieert van -40°C tot 60°C voor zware industriële omstandigheden.

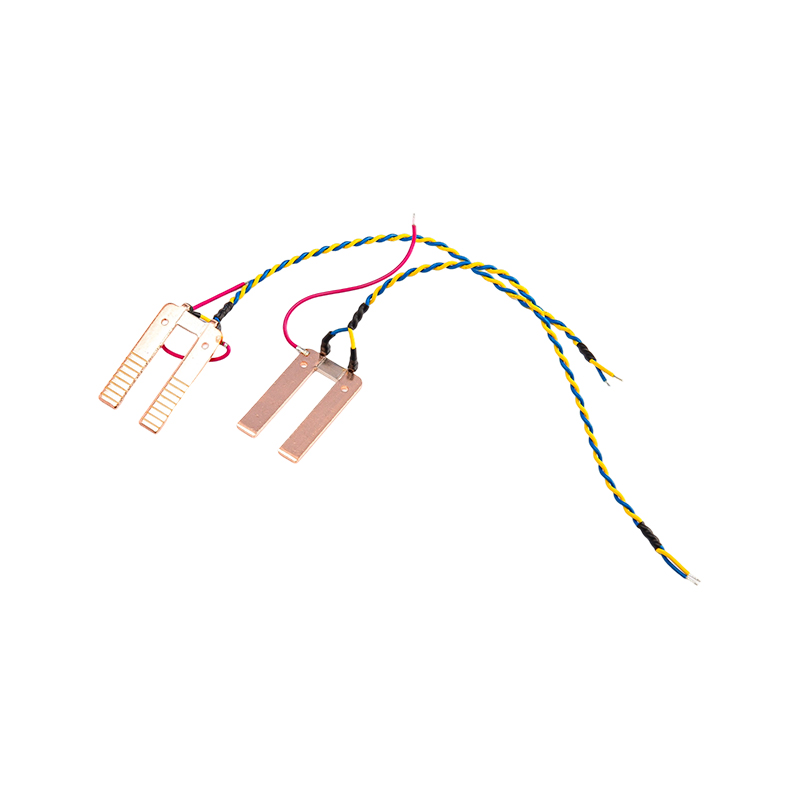

Elektrische shunts van bouwtechnologie

Elektrische shunts worden vervaardigd met behulp van verschillende technologieën, die elk verschillende voordelen bieden:

• Metaalfolie-shunts: Bied uitzonderlijke precisie met TCR van slechts ±5 ppm/°C, ideaal voor hoogfrequente en precisietoepassingen
• Metalen strip/plaat-shunts: Bied uitstekende belastbaarheid en piekstroommogelijkheden voor auto- en industriële aandrijvingen
• Draadgewonden shunts: Levert superieure stabiliteit en een hoog vermogen, maar met een hogere inductie die de AC-prestaties beperkt
• Shunts voor dikke films: Kosteneffectieve oplossing voor toepassingen met grote volumes en gematigde precisie-eisen

Toepassingen in verschillende sectoren

Auto- en elektrische voertuigsystemen

De automobielsector vertegenwoordigt een van de snelst groeiende markten voor Huidige shuntweerstands , aangedreven door voertuigelektrificatie en geavanceerde elektronische systemen. Kritische toepassingen zijn onder meer:

• Batterijbeheersystemen (BMS) bewaken laad-/ontlaadstromen voor schatting van de laadstatus
• Ingebouwde laders (OBC) geven feedback voor stroomcontrole en overbelastingsbeveiliging
• Tractiemotorregeling voor nauwkeurige koppel- en snelheidsregeling
• DC-DC-converters zorgen voor een efficiënte stroomverdeling over de subsystemen van voertuigen
• Hoogspanningsstroomverdeeleenheden waarvoor AEC-Q200-gekwalificeerde componenten nodig zijn

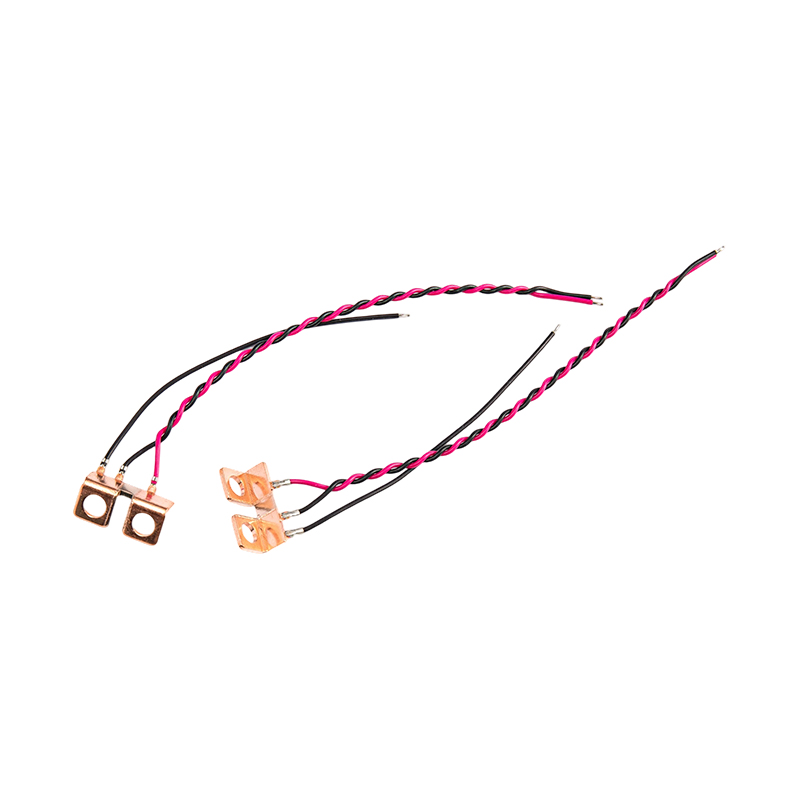

Industriële vermogenselektronica

Industriële toepassingen profiteren ervan Precisiestroomshunts voor:

• Motoraandrijfsystemen die realtime stroomfeedback vereisen voor vectorbesturing
• Bewaking van de stroomvoorziening, zorgen voor belastingregeling en foutdetectie
• Servoaandrijvingen die uiterst nauwkeurige stroomdetectie vereisen voor positiecontrole
• Energiemeetsystemen vereisen nauwkeurige verbruiksmetingen
• Omvormers voor hernieuwbare energie volgen de stroom in zonne- en windsystemen

Consumentenelektronica en telecommunicatie

Compact Huidige shuntweerstands geavanceerde functionaliteit inschakelen in:

• Smartphone-batterijbeheer zorgt voor veilige oplaadcycli
• Laptopstroomadapters die de uitgangsstroom controleren
• 5G-basisstations die de stroomverdeling over RF-versterkers beheren
• Datacenterapparatuur houdt het energieverbruik bij op serverniveau
• Draagbare apparaten die de levensduur van de batterij optimaliseren door nauwkeurige stroommonitoring

Ontwerpoverwegingen en beste praktijken

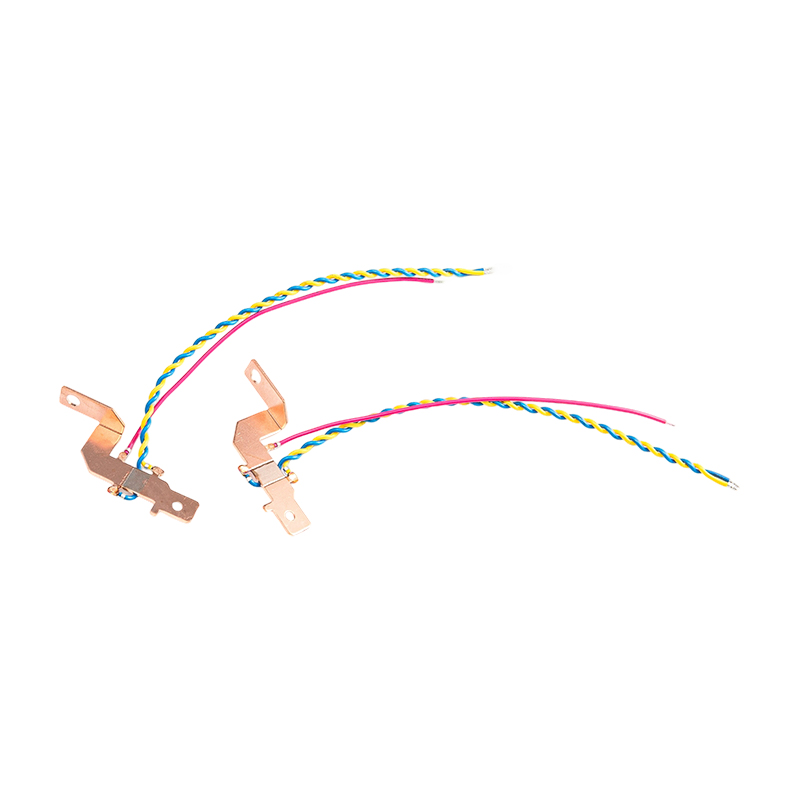

Implementatie van Kelvin-verbinding

Voor het bereiken van maximale nauwkeurigheid met lage weerstand Huidige shuntweerstands , is het implementeren van goede Kelvin-verbindingen (4-draads) essentieel. Deze techniek scheidt stroomvoerende paden van spanningsdetectiepaden, waardoor fouten veroorzaakt door leiding- en contactweerstand worden geëlimineerd.

Implementatierichtlijnen zijn onder meer:

• Leid detectielijnen vanaf de binnenranden van weerstandsblokken die zich het dichtst bij het weerstandselement bevinden
• Handhaaf gelijke lengte en afmetingen voor detectiesporen om een evenwichtige meting te garanderen
• Plaats de stroomdetectieversterkers zo dicht mogelijk bij de shunt
• Vermijd via's in shuntpads om soldeerafvoer en ongelijkmatige weerstand te voorkomen
• Gebruik differentiële paarroutering voor detectielijnen om common-mode-ruis te onderdrukken

Thermische beheerstrategieën

Vermogensdissipatie binnen DC-stroom-shuntweerstanden genereert warmte die de meetnauwkeurigheid kan beïnvloeden. Effectief thermisch beheer vereist:

• Juiste derating: bedrijfsweerstanden onder de maximale nominale waarde om de levensduur te verlengen
• Voldoende koperoppervlak op PCB's voor warmteverspreiding
• Rekening houden met de omgevingstemperatuur en luchtstroom bij het ontwerp van de behuizing
• Selectie van materialen met een lage TCR om temperatuurgeïnduceerde drift te minimaliseren
• Gebruik van thermische interfacematerialen bij het monteren van paneelshunts

Sensing aan de hoge kant versus lage kant

Plaatsing van Elektrische shunts binnen circuits beïnvloedt de systeemprestaties:

Selectiegids voor ingenieurs

Weerstandsvereisten berekenen

Het optimale bepalen Huidige shuntweerstand waarde omvat het balanceren van meerdere factoren:

• Doelspanningsdaling: doorgaans 50-100 mV voor compatibiliteit met standaard ADC's en meters
• Maximale stroom: Bereken R = V ÷ I om de vereiste weerstand te bepalen
• Vermogensdissipatie: Controleer of P = I² × R binnen de nominale limieten blijft met een veiligheidsmarge
• Signaal-ruisverhouding: Zorg ervoor dat de spanningsval groter is dan de systeemruisvloer voor betrouwbare metingen

Materiaalkeuzecriteria

De samenstelling van de legering heeft een directe invloed Precisiestroomshunt prestatie:

• Manganine: Bij voorkeur voor precisietoepassingen met TCR ~±10-50 ppm/°C en uitstekende stabiliteit op lange termijn
• Constantaan: Biedt goede stabiliteit met matige TCR voor algemeen industrieel gebruik
• Zeranin: Geavanceerde legering met een ultralage TCR voor de hoogste precisie-eisen
• Koper: Gebruikt in toepassingen met hoge stroomsterkte waarbij de kosten voorop staan

Veelgestelde vragen

Wat is het verschil tussen een stroomshuntweerstand en een stroomdetectieweerstand?

Hoewel de termen vaak door elkaar worden gebruikt, impliceren ze doorgaans verschillende gebruiksscenario's. Stroomdetectieweerstanden zijn over het algemeen componenten met lage weerstand die zijn geïntegreerd in elektronische circuits voor monitoring en controle, ontworpen met een gecontroleerde frequentierespons voor precisietoepassingen. Huidige shuntweerstanden worden vaak geassocieerd met metingen met hogere stromen en kunnen worden gebruikt in stroomdistributie, instrumentatie of meettoepassingen. Beide vertrouwen op hetzelfde principe van de wet van Ohm, maar verschillen qua schaal, constructie en toepassingsomgeving.

Hoe kies ik de juiste weerstandswaarde voor mijn huidige shuntweerstand?

Het juiste selecteren resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Wat is TCR en waarom is dit van belang voor huidige shuntweerstanden?

TCR (Temperature Coefficient of Resistance) meet hoeveel weerstand verandert met de temperatuur, uitgedrukt in ppm/°C (parts per million per degree Celsius). Voor een shuntweerstand met een TCR van 100 ppm/°C en een initiële weerstand van 100 Ω veroorzaakt een temperatuurverandering van 50 °C een weerstandsverschuiving van 0,5 Ω. Dit heeft een directe invloed op de meetnauwkeurigheid: een hogere TCR betekent een grotere fout als de temperatuur varieert. Premie Precisiestroomshunts bieden TCR vanaf ±10 ppm/°C, essentieel voor automobieltoepassingen (-40°C tot 125°C) en industriële toepassingen waar temperatuurschommelingen aanzienlijk zijn.

Wat is een Kelvin-verbinding en wanneer moet ik deze gebruiken?

Een Kelvin-verbinding (4-draads) maakt gebruik van vier klemmen: twee voor het geleiden van stroom en twee speciale detectieklemmen voor spanningsmeting. Dit elimineert fouten in de leiding- en contactweerstand, die 10-15% meetfouten kunnen veroorzaken in 2-draads configuraties bij het meten van shunts met een milliohmbereik. Gebruik Kelvin-verbindingen voor iedereen Precisiestroomshunt toepassingen, vooral wanneer weerstandswaarden lager zijn dan 10 mΩ of wanneer een nauwkeurigheid beter dan 0,5% vereist is. De implementatie omvat het routeren van detectielijnen vanuit de weerstandskussens en het handhaven van gelijke spoorlengtes.

Hoe verhouden stroomshuntweerstanden zich tot Hall-effectsensoren voor stroommeting?

Huidige shuntweerstands bieden een hogere nauwkeurigheid (vooral bij gelijkstroom/lage frequentie), lagere kosten en een bredere frequentierespons, maar genereren warmte (I²R-verliezen) en bieden geen galvanische isolatie. Hall-effectsensoren bieden inherente isolatie en een verwaarloosbaar stroomverlies, maar hebben een matige nauwkeurigheid die wordt beïnvloed door externe magnetische velden en hogere kosten. Voor DC-toepassingen die een hoge nauwkeurigheid vereisen, zoals batterijbeheersystemen, wordt doorgaans de voorkeur gegeven aan shuntweerstanden. Hall-sensoren hebben de voorkeur wanneer isolatie van cruciaal belang is of in toepassingen met hoge stroomsterkte waarbij warmteafvoer een probleem is.

Wat zijn de standaard spanningsvallen voor DC t-shuntweerstanden?

Industriestandaard DC-stroom-shuntweerstanden produceren doorgaans 75 mV bij nominale stroom, hoewel varianten van 50 mV en 100 mV ook gebruikelijk zijn. Deze standaardisatie garandeert compatibiliteit met analoge paneelmeters en meetinstrumenten die zijn ontworpen voor deze specifieke spanningsbereiken. Een shunt van 100A/75mV heeft bijvoorbeeld een weerstand van 0,00075Ω, terwijl een shunt van 50A/75mV een weerstand van 0,0015Ω heeft. Wanneer u shunts voor bestaande apparatuur selecteert, controleer dan de volledige spanningsvereiste van de meter om een ​​goede schaling en nauwkeurigheid te garanderen.

Kunnen stroomshuntweerstanden worden gebruikt in AC-toepassingen?

Ja, Huidige shuntweerstands werken voor AC-metingen, maar de overwegingen verschillen van DC-toepassingen. Draadgewonden shunts vertonen inductie die faseverschuivingen en meetfouten bij hogere frequenties kan veroorzaken. Shunts van metaalfolie of metalen platen bieden een lagere inductie en betere AC-prestaties. Voor zuivere AC-toepassingen wordt vaak de voorkeur gegeven aan stroomtransformatoren (CT's), omdat deze isolatie bieden en hoge stromen kunnen verwerken zonder warmteontwikkeling. Voor DC-voorgespannen AC- of breedfrequentiebereikvereisten blijven shuntweerstanden echter effectief als ze op de juiste manier zijn gespecificeerd voor frequentierespons.

Wat veroorzaakt meetfouten in de stroomshuntweerstand en hoe kan ik deze minimaliseren?

Primaire foutbronnen zijn onder meer: ​​thermische drift (geminimaliseerd door materialen met een laag TCR-gehalte te selecteren), kabelweerstand (geëlimineerd via Kelvin-verbindingen), thermo-elektrische spanningen (verminderd door consistent materiaalgebruik en temperatuurgradiënten), problemen met de PCB-indeling (aangepakt door de juiste trace-routing en plaatsing van de versterker) en zelfverhitting (beheerd door thermisch ontwerp en reductie). Bijkomende factoren zijn onder meer de soldeerkwaliteit, contactweerstand bij aansluitingen en elektromagnetische interferentie. Door de lay-outrichtlijnen van de fabrikant te volgen en een goed thermisch beheer te implementeren, kunnen de totale fouten bij precisietoepassingen tot minder dan 0,1% worden teruggebracht.

Op welke certificeringen moet ik letten bij huidige shuntweerstanden voor auto's?

Voor automobieltoepassingen, zoek Huidige shuntweerstands met AEC-Q200-kwalificatie: de wereldwijde standaard voor passieve stresstests van componenten in automobielomgevingen. Andere belangrijke certificeringen zijn onder meer ISO9001 (kwaliteitsmanagement), ISO14001 (milieu) en ISO45001 (gezondheid en veiligheid op het werk). Voor internationale markten zorgen UL-erkenning, TUV-certificering en naleving van de EU ROHS/REACH-richtlijnen voor naleving van de regelgeving. Deze certificeringen garanderen dat componenten bestand zijn tegen temperatuurbereiken in auto's (-40°C tot 125°C), trillingen en betrouwbaarheidsvereisten op de lange termijn.

Hoe bereken ik het benodigde vermogen voor mijn huidige shuntweerstand?

Bereken de vermogensdissipatie met behulp van P = I² × R, waarbij I de maximale continue stroom is en R de shuntweerstand. Hanteer een veiligheidsmarge van 25-50% boven het berekende vermogen. Bijvoorbeeld met 20A via een shunt van 5mΩ: P = 20² × 0,005 = 2W. Selecteer een weerstand van 3 W of hoger. Houd rekening met deratingcurves: veel weerstanden moeten worden gereduceerd boven de omgevingstemperatuur van 70°C. Controleer voor gepulseerde toepassingen het pulsvermogen van de weerstand, aangezien de verwerking van piekvermogen vaak de continue waarden overschrijdt. Raadpleeg altijd de gegevensbladen van de fabrikant voor specifieke reductievereisten.
