Productoverzicht

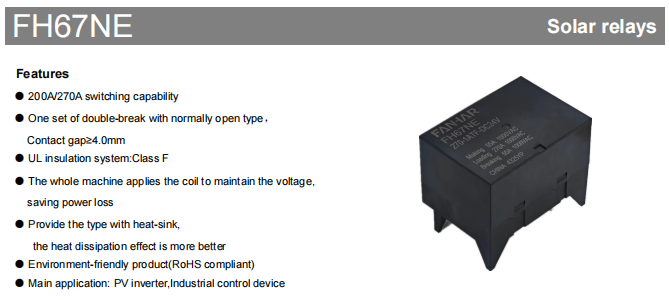

De FH67NE is een krachtige, krachtige nieuw energierelais ontwikkeld door Zhejiang Fanhar Electronics (FANHAR) voor fotovoltaïsche nieuwe energie- en industriële toepassingen met hoge belasting. Het is verkrijgbaar met twee mogelijkheden voor contactschakeling – 200 A en 270 A – met een enkele set dubbel verbreekbare, normaal open contacten met een contactafstand van 4,0 mm of groter. Door AgSnO₂ als contactmateriaal te gebruiken, kan het relais tot 220 A (200 A-versie) of 275 A (270 A-versie) schakelen bij 1000 VAC, met maximale schakelcapaciteiten van respectievelijk 220.000 VA en 275.000 VA. Met uitstekende elektrische prestaties, een rigoureus veiligheidsontwerp en uitgebreide internationale certificeringen is de FH67NE een kernschakelcomponent geworden in veeleisende toepassingen zoals PV-omvormers, energieopslagsystemen en industriële besturingsapparatuur.
Terwijl de mondiale geïnstalleerde PV-capaciteit blijft stijgen en de energieopslagindustrie snel groeit, stellen nieuwe energiesystemen steeds strengere eisen aan relais in termen van hoge stroomdraagvermogen, veiligheidsmarges voor hoge spanningen en betrouwbaarheid op lange termijn. De FH67NE is precies het vlaggenschip van Fanhar, een nieuw energierelaisproduct dat is ontwikkeld als reactie op deze trend in de sector en waarmee effectief wordt tegemoetgekomen aan de dringende marktbehoefte aan relais met hoog vermogen, hoge veiligheid en laag energieverbruik.
Selectiegids: vergelijking van 200A- en 270A-versies
De FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Nominale stroom (dragend) | 200A | 270A |
| Max. Schakelstroom | 220A | 275A |
| Max. Schakelcapaciteit | 220.000 VA | 275.000 VA |

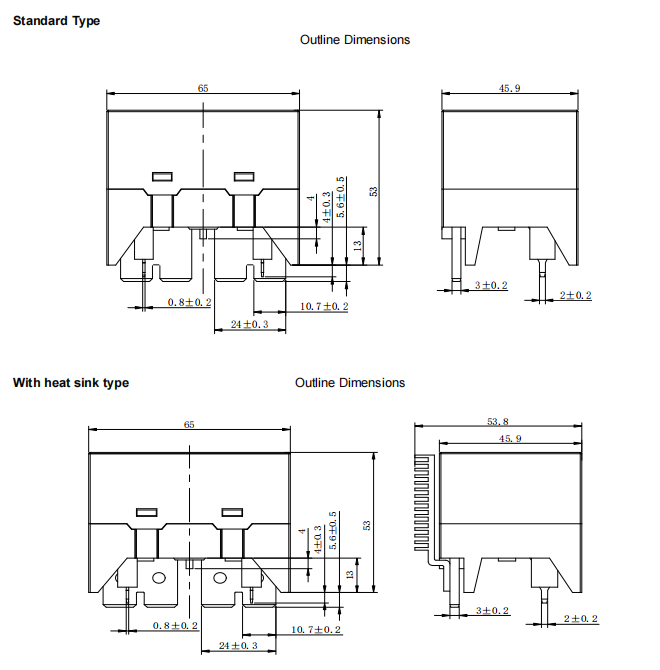

Beide versies zijn identiek wat betreft contactafstand (≥4,0 mm), isolatieklasse (Klasse F), spoelparameters en algemene afmetingen. De selectie moet voornamelijk gebaseerd zijn op de werkelijke belastingsstroom en schakelcapaciteitsvereisten van het systeem.
Belangrijkste technische voordelen
Dubbele breukstructuur voor hoogspanningsveiligheid
De product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Klasse F-isolatiesysteem voor hoge temperaturen en een lange levensduur
De UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Optioneel koellichaamontwerp voor verbeterd thermisch beheer
De FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Milieuvriendelijk en wereldwijd aanpasbaar
De product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

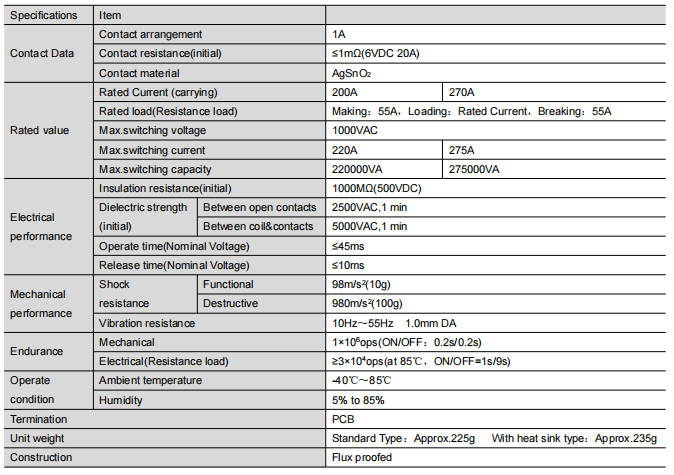

Kern elektrische prestaties
Laadvermogen
De FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Neem contact op met Betrouwbaarheid
De initiële contactweerstand is ≤1mΩ (getest bij 6VDC 20A), waardoor extreem lage geleidingsverliezen worden gegarandeerd en wordt voldaan aan de strikte lage warmte-eisen van toepassingen met hoge stroomsterkte.
Isolatie en diëlektrische sterkte
De initiële isolatieweerstand bereikt 1000MΩ (getest bij 500VDC). De prestaties op het gebied van de diëlektrische sterkte zijn uitstekend: 2500VAC/1min tussen open contacten en 5000VAC/1min tussen spoel en contacten, wat voldoende veiligheidsmarges voor het systeem oplevert.
Reactietijd
Bedrijfstijd (bij nominale spanning) ≤45 ms, vrijgavetijd (bij nominale spanning) ≤10 ms, wat een snelle en betrouwbare respons biedt om te voldoen aan de snelle schakelcontrole-eisen van PV-omvormers en andere apparatuur.
Spoelspecificaties en energiezuinige werking
De FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Nominale spanning | Bedrijfsspanning (VDC) | Vrijgavespanning (VDC) | Nominale stroom (±10%) | Spoelweerstand (±10%) | Nominaal vermogen | Onderhoudsspanning | Maximale spanning |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7mA | 9Ω | 4W | 55% ~ 100% Un (Omgevingstemperatuur23℃) 55% ~ 60% Un (Omgevingstemperatuur85℃) | Gelijkstroom 7,2 V |
| Gelijkstroom 9V | ≤6,75 | ≥0,45 | 444,4mA | 20,3Ω | Gelijkstroom 10,8 V | ||
| Gelijkstroom 12V | ≤9,00 | ≥0,60 | 333,3mA | 36Ω | Gelijkstroom 14,4 V | ||
| Gelijkstroom 24V | ≤18,00 | ≥1,20 | 166,7mA | 144Ω | Gelijkstroom 28,8 V | ||
| Gelijkstroom 48V | ≤36,00 | ≥2,40 | 83,3mA | 576Ω | Gelijkstroom 57,6 V |
Operatie Opmerkingen:.
De coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Om oververhitting en beschadiging van de spoel te voorkomen, dient u niet voortdurend een spanning toe te passen die de maximale spanning overschrijdt. De maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Typische toepassingsscenario's
Als kernschakelelement in PV-systemen zorgt de FH67NE voor een veilige maak-/breekcontrole aan zowel DC- als AC-zijde. Het hoge stroomvoerende vermogen van 200 A/270 A kan gemakkelijk voldoen aan de huidige eisen van krachtige PV-reeksen, terwijl de contactafstand van ≥4,0 mm en de spoel-tot-contact-spanning van 5000 VAC aanzienlijke veiligheidsmarges bieden voor hoogspanningstoepassingen.
In batterij-energieopslagsystemen wordt de FH67NE gebruikt voor het laden/ontladen van batterijen en de bescherming ervan. Het lage stroomverbruik, mogelijk gemaakt door het ontwerp met magnetische vergrendeling, sluit perfect aan bij de strenge eisen op het gebied van energie-efficiëntie van ESS, terwijl het brede bereik van de bedrijfstemperatuur een stabiele werking garandeert in buitenopslagkasten en soortgelijke omgevingen.
Industriële besturingsapparatuur
Voor het schakelen van industriële apparatuur met hoog vermogen biedt de FH67NE een zeer betrouwbare aan/uit-besturingsoplossing. De uitstekende trillings- en schokbestendigheid, samen met een mechanische levensduur van maximaal 1 miljoen handelingen, maken hem geschikt voor verschillende zware industriële veldomgevingen.
Certificeringen en kwaliteitsborging
De FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Als nationale hightech onderneming is Fanhar Electronics gecertificeerd onder het ISO9001 kwaliteitsmanagementsysteem, het ISO14001 milieumanagementsysteem en het ISO45001 arbomanagementsysteem. Het bedrijf investeert 5% tot 8% van de jaarlijkse omzet in R&D en heeft meer dan 40 nationale patenten voor gebruiksmodellen en uitvindingen gekregen. Een volledig proceskwaliteitscontrolesysteem dat ontwerp, inkoop van grondstoffen en productie omvat, zorgt ervoor dat elk FH67NE-relais een consistente en betrouwbare kwaliteit levert.
Conclusie
De FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Veelgestelde vragen
Vraag 1: Wat zijn de belangrijkste verschillen tussen de FH67NE 200A- en 270A-versies?
De core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Vraag 2: Welke praktische voordelen biedt de contactopening van ≥4,0 mm?
De large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Vraag 3: Voor welke scenario's wordt het koellichaammodel aanbevolen?
De heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Vraag 4: Wat is het aanpassingsvermogen aan de omgeving van de FH67NE?
Bedrijfstemperatuurbereik -40°C~85°C, vochtigheidsbereik 5%~85%. Trillingsweerstand 10 Hz~55 Hz/1,0 mm DA, schokbestendigheid functioneel 98 m/s² (10 g) en destructief 980 m/s² (100 g), voldoend aan de eisen van verschillende ruwe omgevingen zoals buiten-PV-stations en industriële distributie.
Vraag 5: Kunnen er monsters of technische ondersteuning worden geboden?
Fanhar Electronics ondersteunt het verstrekken van monsters en technische selectiehulp op basis van de eisen van de klant. Voor speciale aanpassingsbehoeften (structureel, parameteraanpassingen, enz.) kunt u contact opnemen met het verkoop- of technische ondersteuningsteam van Fanhar voor verdere hulp. Deze productintroductie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Neem voor de nieuwste technische documentatie contact op met het Fanhar-verkoopteam.
