Thuis / Nieuws / Industrie nieuws / FH80NE-40 40A 450VDC hoogspannings-DC-relais | Productintroductie voor nieuwe energievoorlaad- en verwarmingsrelais
Productoverzicht
De FH80NE-40 is een 40A hoogspannings-DC-relais ontworpen voor hoogspanningssystemen in nieuwe energievoertuigen. Het is voornamelijk bedoeld voor toepassingen met voorlaadrelais en verwarmingsrelais. Het product biedt een continu stroomvoerend vermogen van 40A bij 85°C, een nominale belasting van 40A 450VDC en een maximale schakelspanning van maximaal 750VDC. Het ondersteunt ook kortstondige hoge-stroomcapaciteiten, waardoor het geschikt is voor PCB-gemonteerde scenario's met hoge eisen op het gebied van betrouwbaarheid, diëlektrische weerstand en ruimteafmetingen.
De product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

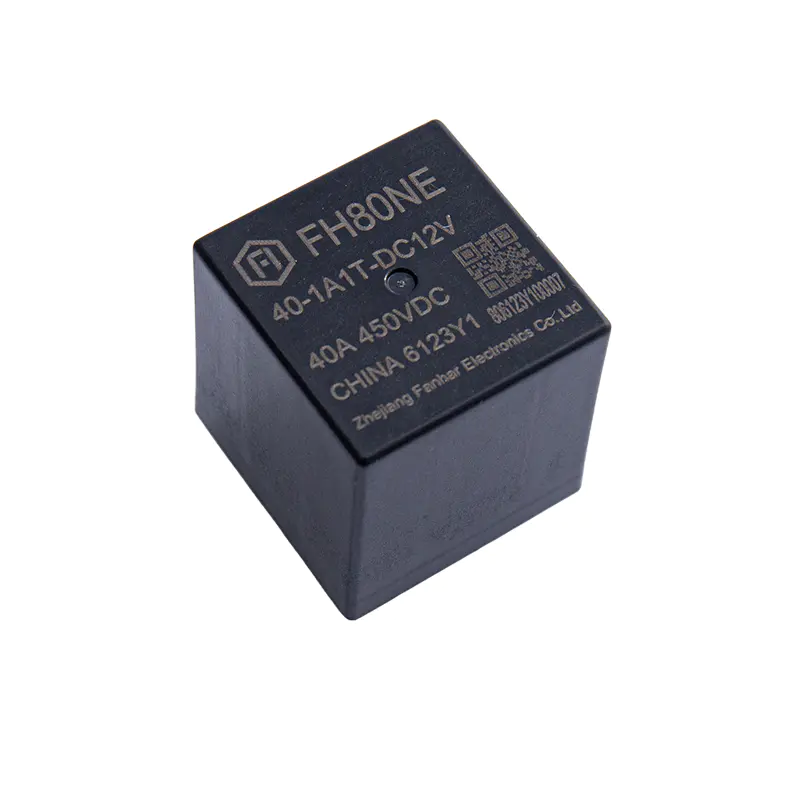

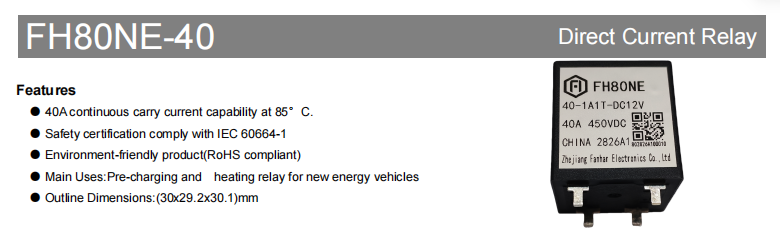

FH80NE-40 40A 450VDC hoogspannings-DC-relais De FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Bekijk Product → Achtergrond van industriële toepassingen
Met de ontwikkeling van hoogspanningsplatforms in nieuwe energievoertuigen stellen voorlaadcircuits en thermische beheercircuits steeds hogere eisen aan relais:
Voorlaadrelais : Op het moment van inschakelen beperkt de voorlaadweerstand de laadstroom van de buscondensator om te voorkomen dat de hoofdrelaiscontacten gaan lassen als gevolg van inschakelstroom. Nadat het voorladen is voltooid, sluit het hoofdrelais en gaat het voorlaadrelais open. De FH80NE-40 heeft een continu stroomvoerend vermogen van 40A en een kortstondige hoge stroomcapaciteit, waardoor hij geschikt is als besturingscomponent in voorlaadcircuits.
Verwarming relais : Scenario's zoals het thermisch beheer van batterijen en PTC-verwarmers in nieuwe energievoertuigen vereisen hoogspannings-DC-relais om het aan/uit van verwarmingscircuits te regelen. De nominale belasting van 450 VDC, de maximale schakelspanning van 750 VDC en het AgSnO₂-contactmateriaal van de FH80NE-40 kunnen voldoen aan de betrouwbare schakelvereisten van hoogspanningsverwarmingscircuits.
PCB-montage : Het product maakt gebruik van een PCB-terminalstructuur, waardoor het eenvoudig kan worden geïntegreerd in elektronische besturingseenheden zoals BMS, PDU en hoogspanningsverdeelkasten. Het is geschikt voor geautomatiseerd plaatsen en solderen.
Kernprestaties en belangrijkste voordelen
Sterke belasting en schakelvermogen
De FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
De FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Deze mogelijkheid maakt het mogelijk om inschakel- en onmiddellijke omstandigheden met hoge stroomsterkte in voorlaad- en verwarmingscircuits aan te kunnen, waardoor het geschikt is voor PCB-montagescenario's in hoogspanningsgelijkstroomsystemen van nieuwe energievoertuigen.
Snelle respons en lange levensduur
De FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
In termen van leven:
- Mechanische levensduur: 1×10⁵ op
- Elektrische levensduur (ohmse belasting):450VDC / 40A: 1×10³ ops,450VDC / 10A: 1×10⁴ ops
Tijdens de daadwerkelijke selectie moet de levensduur worden geëvalueerd op basis van de belastingsstroom, de spanning en de schakelfrequentie om ervoor te zorgen dat aan de vereisten voor de werking van het systeem op de lange termijn wordt voldaan.
Uitstekende isolatie en diëlektrische weerstandsprestaties
De FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Isolatieweerstand (initieel): 1000MΩ (500VDC)
- Diëlektrische sterkte (initieel): Tussen open contacten: 2000VAC / 1min,Tussen spoel en contacten: 3000VAC / 1min
De product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Geavanceerd contactmateriaal en lage contactweerstand
De FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
De initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Spoelspecificaties en energie-efficiëntieontwerp
De FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Nominale spanning | Bedrijfsspanning VDC | Vrijgavespanning VDC | Nominale stroom (±10%) | Spoelweerstand (±10%) | Nominaal vermogen | Maximale spanning (kortstondig bestand) |
|---|---|---|---|---|---|---|
| Gelijkstroom 6V | ≤4,50 | ≥0,30 | 500 mA | 12Ω | 3W | Gelijkstroom 7,2 V |
| Gelijkstroom 9V | ≤6,75 | ≥0,45 | 333,3mA | 27Ω | Gelijkstroom 10,8 V | |
| Gelijkstroom 12V | ≤9,00 | ≥1,2 | 250mA | 48Ω | Gelijkstroom 14,4 V | |
| Gelijkstroom 24V | ≤18,00 | ≥2,4 | 125mA | 192Ω | Gelijkstroom 28,8 V | |
| Gelijkstroom 48V | ≤36,00 | ≥4,8 | 62,5mA | 768Ω | Gelijkstroom 57,6 V |
Opmerking: Om oververhitting en doorbranden te voorkomen, mag de spanning op de spoel de maximale houdspanning gedurende langere tijd niet overschrijden. De maximale spanning is de hoogste spanning die het relais gedurende een korte periode kan weerstaan.
Aanpassingsvermogen aan het milieu en mechanische prestaties
De FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Overzicht technische specificaties
| Artikel | Parameter |
|---|---|
| Contactformulier | 1A (1 normaal open contact) |
| Contactmateriaal | AgSnO₂ |
| Neem contact op met Weerstand | ≤5mΩ (6VDC 20A) |
| Nominale stroom | 40A |
| Nominale belasting (weerstandsvermogen) | 40A 450VDC |
| Maximale schakelspanning | 750VDC |
| Maximale breekstroom | 50A (450VDC, ≥1 werking) |
| Maximale schakelcapaciteit | 22500VA |
| Isolatieweerstand | 1000MΩ |
| Diëlektrische sterkte (initieel) | Tussen open contacten: 2000VAC/1min; tussen spoel en contacten: 3000VAC/1min |
| Bedien tijd | ≤30ms (bij nominale spanning) |
| Tijd vrijgeven | ≤10ms (bij nominale spanning) |
| Mechanische levensduur | 1×10⁵ ops |
| Elektrisch leven | Schakelen: 1×103ops (450VDC,40A) Schakelen: 1×104ops (450VDC,10A) Schakelen: 4×103ops (650VDC,12A) Maken: 7,5×104ops (450VDC,35A) Maken: 5×104ops (750VDC,40A) |
| Huidig draagvermogen | 40A 60A:30min 80A: 60s 160A: 5s 240A:3s 400A: 0,6s |
| Omgevingstemperatuur | <-40°C tot 85°C |
| Vochtigheid | 5% tot 85% RV |
| Gewicht | Ongeveer. 55g |
| Overzichtsafmetingen | 30×29,2×30,1 mm |
| Terminalstructuur | PCB-aansluiting |
Opmerking: De bovenstaande gegevens zijn initiële waarden. De specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Afmetingen, bedrading en PCB-indeling
De FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Veiligheidsgoedkeuringen en naleving
- Voldoet aan de veiligheidseisen van IEC 60664-1.
- RoHS-conform product.
- UL/C-UL-, TUV- en CQC-certificeringen in behandeling.
- Doelgoedgekeurde classificatie: resistief schakelen 40A 450VDC 1000ops (1×10³ operaties) @85°C.
- De specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Typische toepassingsscenario's
Nieuwe energievoertuigen vooraf opladen : 40A continu stroomvoerend vermogen (85°C), korte levensduur van 80A/60s, 160A/5s, 240A/3s en 400A/0,6s, geschikt voor aan/uit-regeling in voorlaadcircuits.
Nieuwe energie voertuigverwarming : Nominale belasting 40A 450VDC, maximale schakelspanning 750VDC, geschikt voor hoogspanningsverwarmingscircuits zoals PTC-verwarming.
Thermisch beheer van de batterij / PTC-verwarmingsregeling : Bedrijfstemperatuur -40°C tot 85°C, AgSnO₂-contacten, geschikt voor omgevingen met hoge en lage temperaturen in voertuigen.
Andere scenario's voor PCB-montage : Laadzijde heeft polariteit (1, 2-), spoelzijde heeft geen polariteit (5, 6), soldeeromstandigheden 260°C ± 5°C / 3–5s.
Een specifieke selectie moet worden bevestigd op basis van de werkelijke belasting, spoelspanning, levensduurvereisten en certificeringsstatus.
Voorzorgsmaatregelen voor installatie en gebruik
Laat het product niet vallen en stel het niet bloot aan externe schokken, om de initiële prestatieparameters te behouden.
Soldeertemperatuur voor koperen aansluitklemmen: 260°C ± 5°C, soldeertijd 3–5s.
De load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
De coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Dit relais is een op maat gemaakt model. De gegeven voorbeelden zijn alleen ter referentie. Neem voor een gedetailleerde selectie contact op met Zhejiang Fanhar Electronics Co., Ltd.
De specification is for reference only. Specifications are subject to change without notice.
Veelgestelde vragen
Vraag 1: Wat zijn de belangrijkste toepassingen van de FH80NE-40?
Het wordt voornamelijk gebruikt voor voorlaadrelais en verwarmingsrelais voor nieuwe energievoertuigen, en kan ook worden gebruikt in PCB-gemonteerde scenario's zoals thermisch beheer van batterijen, PTC-verwarmingsregeling, BMS/PDU en hoogspannings-DC-regellussen.
Vraag 2: Wat zijn de nominale belasting en het maximale schakelvermogen van de FH80NE-40?
Nominale belasting: 40A 450VDC (ohmse belasting); maximaal schakelvermogen: 22500VA.
Vraag 3: Wat zijn de mogelijkheden voor continu stroomvoerend en kortdurend stroomvoerend vermogen?
Het heeft een continu stroomvoerend vermogen van 40A bij 85°C. Kortdurend stroomvoerend vermogen: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
Vraag 4: Wat zijn de maximale schakelspanning en maximale breukstroom?
Maximale schakelspanning: 750 VDC; maximale uitschakelstroom: 50A (450VDC, ≥1 werking).
Vraag 5: Wat zijn het contactformulier, het contactmateriaal en de contactweerstand?
Contactformulier: 1A normaal open; contactmateriaal: AgSnO₂; initiële contactweerstand: ≤5mΩ (6VDC 20A).
Vraag 6: Wordt maatwerk ondersteund? Hoe bestellen?
Contactformulier: 1A normaal open; contactmateriaal: AgSnO₂; initiële contactweerstand: ≤5mΩ (6VDC 20A).
Samenvatting
De FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Neem voor de nieuwste specificaties, certificeringscertificaten, voorbeeldondersteuning of aangepaste selectie-aanbevelingen contact op met Zhejiang Fanhar Electronics Co., Ltd.
