FH20T 43A Nieuw energierelais: schakelen met hoge belasting en veiligheidsisolatie voor fotovoltaïsche en laadpaaltoepassingen

In een tijd waarin nieuwe energieopwekking, energieopslagsystemen en oplaadpalen voor elektrische voertuigen snel wijdverspreid worden, hebben nieuwe energierelais, als belangrijke schakelcomponenten in circuits, een directe invloed op de stabiele werking van complete apparatuur door hun stroomvoerende vermogen, veiligheidsisolatieniveau en betrouwbaarheid op lange termijn. De FH20T is een PCB-relais met hoog vermogen, ontworpen voor deze behoeften. Het biedt een schakelvermogen van 43 A, 1 Form A-contact, een contactafstand van 2,0 mm en een energiebesparende spoelfunctie, waardoor het een ideale keuze is voor fotovoltaïsche omvormers, laadpalen en andere toepassingen.

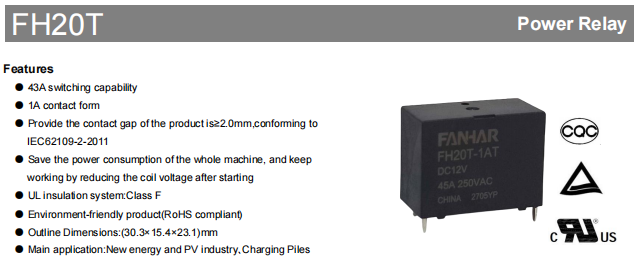

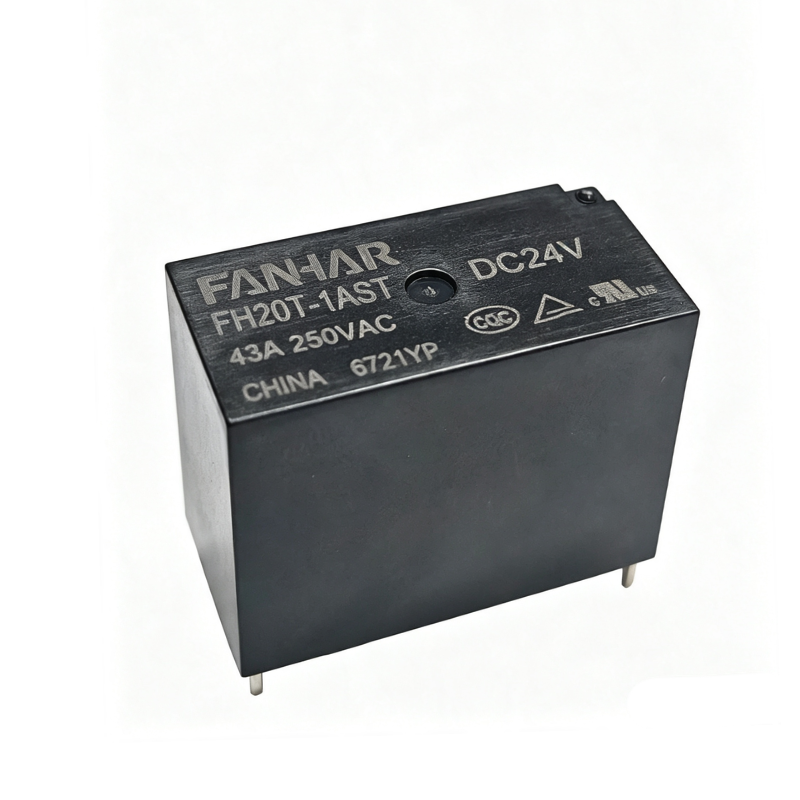

FH20T 43A Nieuw energierelais FANHAR FH20T is een PCB-relais met een schakelvermogen van 43 A, 1 Form A-contact en een optionele contactafstand van 2,0 mm. Het voldoet aan IEC62109-2:2011 en is geschikt voor nieuwe energie-, fotovoltaïsche, oplaadpalen en andere toepassingen. Het ondersteunt het verminderen van de spoelspanning na het opstarten om de werking te behouden, waardoor het totale stroomverbruik wordt bespaard. Het beschikt over een UL-klasse F-isolatiesysteem en voldoet aan RoHS. Bekijk Product →

Kernvoordelen: veilig, efficiënt, bestand tegen hoge temperaturen

Voldoende contactafstand, voldoet aan de fotovoltaïsche veiligheidsnormen

De opening nadat de interne contacten van een relais open zijn, heeft rechtstreeks invloed op de isolatieveiligheid. FH20T biedt twee contactafstandopties: het standaard Nil-type is 1,8 mm en het BG-type is 2,0 mm. Wanneer de contactafstand van het product ≥2,0 mm bedraagt, voldoet dit aan IEC62109-2:2011, "Veiligheidseisen voor stroomomvormers voor fotovoltaïsche energiesystemen." Voor hoogspanningstoepassingen zoals fotovoltaïsche omvormers en laadpalen kan het selecteren van de BG-versie beter voldoen aan de veiligheidsisolatievereisten.

Vermindering van de spanning na het opstarten voor stilstand, waardoor het totale stroomverbruik aanzienlijk wordt verlaagd

De FH20T ondersteunt een werkstrategie waarbij de spoelspanning na het opstarten wordt verlaagd om de werking te behouden. Nadat het relais is aangetrokken, hoeft er alleen een lagere spoelspanning te worden aangehouden om de contacten gesloten te houden. Vergeleken met continu rijden op volledige spanning kan dit het stroomverbruik van de spoel effectief verminderen. De aanbevelingen voor de houdspanning in het gegevensblad zijn:

• Omgevingstemperatuur 23°C: houdspanning 40%–70% Un
• Omgevingstemperatuur 85°C: houdspanning 40%–55% Un

Deze functie helpt de stijging van de systeemtemperatuur en het stroomverlies te verminderen, waardoor het geschikt is voor laadpalen, omvormers en andere apparatuur die langdurig stand-by of continu moet werken.

UL Klasse F-isolatiesysteem, aangepast aan omgevingen met hoge temperaturen

De FH20T maakt gebruik van een UL Klasse F-isolatiesysteem, dat helpt de betrouwbaarheid van de isolatie te behouden in omgevingen met hoge temperaturen. Het bereik van de omgevingstemperatuur bedraagt ​​-40°C tot 85°C, en past zich aan de brede temperatuurvereisten van nieuwe energie- en industriële controlescenario's aan.

Milieuvriendelijke materialen, RoHS-conform

Het product voldoet aan de RoHS-milieueisen en bevat geen schadelijke stoffen zoals lood, kwik en zeswaardig chroom. Het kan voldoen aan de eisen van regio's met strenge milieuregels, zoals de Europese Unie, voor export.

Laadvermogen en elektrische parameters

Het contactsysteem van de FH20T maakt gebruik van AgSnO₂-materiaal, dat weerstand tegen lassen en boogerosie combineert. De initiële contactweerstand wordt geregeld op ≤100 mΩ (onder 6VDC 1A testomstandigheden), waardoor een laag geleidingsverlies wordt gegarandeerd. In termen van isolatieprestaties bereikt de initiële isolatieweerstand 1000MΩ (500VDC), de diëlektrische sterkte tussen open contacten is 2500VAC/1min, en de diëlektrische sterkte tussen spoel en contacten is 4500VAC/1min, wat voldoende veiligheidsmarge biedt voor isolatie van hoog-laagspanning. De bedrijfstijd is ≤20 ms en de releasetijd is ≤10 ms, wat voldoet aan de responssnelheidseisen van de meeste industriële besturings- en vermogenselektronicatoepassingen.

Hoofdbelasting en elektrische parameters

Spoelspecificaties en energiebesparende holding

De FH20T biedt drie standaard spoelspanningen: DC5V, DC12V en DC24V, allemaal met een nominaal vermogen van 3800 mW. Verschillende spoelspanningen komen overeen met verschillende bedrijfsspanningen, vrijgavespanningen, nominale stromen en spoelweerstanden, waardoor gebruikers snel kunnen matchen op basis van de systeemstuurspanning. De bedrijfsspanning is de minimaal vereiste spanning voor een betrouwbare inschakeling van het relais, en het ontwerp moet ervoor zorgen dat de aandrijfspanning niet lager is dan deze waarde; de vrijgavespanning bepaalt de gevoeligheid van de uitschakelreset.

Specificaties van de spoel

Mechanische sterkte en aanpassingsvermogen aan de omgeving

Nieuwe energieapparatuur wordt vaak geconfronteerd met trillingen, schokken en grote temperatuurschommelingen. De FH20T presteert goed op het gebied van mechanische prestaties: functionele schokbestendigheid kan 196 m/s² (20 g) bereiken, en destructieve schokbestendigheid bereikt 980 m/s² (100 g), voldoende om onbedoelde botsingen tijdens transport en installatie op te vangen. De trillingsweerstand bedraagt ​​10 Hz–55 Hz met een amplitude van 1,5 mm, waardoor een stabiele werking in de buurt van trillingsbronnen zoals ventilatoren en compressoren wordt gegarandeerd. Het bedrijfstemperatuurbereik bedraagt ​​-40°C tot 85°C en de vochtigheidstolerantie bedraagt ​​5%–85%, aangepast aan vochtige omgevingen.

In termen van levensduur bedraagt de mechanische levensduur 2×10⁵ schakelingen, en de elektrische levensduur 2×10⁴ schakelingen onder 43A 250VAC, AAN/UIT-verhouding 1s/9s en kamertemperatuuromstandigheden. De bovenstaande levensduurgegevens zijn referentiewaarden onder de testomstandigheden gespecificeerd in het gegevensblad. De werkelijke levensduur wordt beïnvloed door het belastingstype, de schakelfrequentie, de omgevingstemperatuur en andere factoren. Voor apparatuur zoals laadpalen en omvormers kan dit levensduurniveau voldoende zijn voor meerdere jaren normale gebruikscycli.

Constructie en selectie op basis van de gebruiksomgeving

FH20T biedt twee interne structuurbeschermingsmethoden, die kunnen worden geselecteerd op basis van de netheid van de daadwerkelijke werkomgeving:

• Fluxbestendig: geschikt voor schone omgevingen, vrij van corrosieve gassen zoals H₂S, SO₂, NO₂ en geleidend stof. Dit type kan voorkomen dat flux tijdens het solderen binnendringt en heeft een kostenvoordeel.
• Met plastic afgedicht: aanbevolen voor niet-schone omgevingen zoals industriële locaties en buitenkasten die corrosieve gassen of stof kunnen bevatten. De met plastic afgedichte structuur kan externe verontreinigende stoffen effectiever isoleren en een lage contactweerstand op lange termijn garanderen.

De twee structuren hebben dezelfde afmetingen: 30,3 mm (L) x 15,4 mm (B) x 23,1 mm (H). Ze gebruiken standaard PCB-pinmontage. Het wordt aanbevolen om de PCB-lay-outtolerantie binnen ± 0,1 mm te houden. Voor de globale maattoleranties verwijzen wij u naar de gedetailleerde annotaties in het gegevensblad.

Typische toepassingen

FH20T is voornamelijk ontworpen voor nieuwe energie, de PV-industrie en laadpalen. In deze toepassingen wordt het gebruikt als een op een PCB gemonteerd vermogensrelais voor het schakelen van belastingen en vermogensregeling waarbij een schakelvermogen van 43 A, hoge isolatieprestaties en een compacte footprint vereist zijn.

Fotovoltaïsche omvormers en PV-systemen

De FH20T kan worden gebruikt in fotovoltaïsche omvormers en PV-systemen voor belastingschakeling, hulpstroomregeling en uitgangsregeling. Wanneer het ontwerp moet voldoen aan IEC62109-2:2011, kan de BG-versie met een contactopening van 2,0 mm worden geselecteerd.

Stapels opladen

In laadpalen kan de FH20T worden gebruikt voor interne stroomschakeling, uitgangsregeling en hulplastregeling. Dankzij het schakelvermogen van 43 A en de PCB-montage is hij geschikt voor compacte ontwerpen van laadapparatuur.

Nieuwe energieapparatuur

Voor andere nieuwe energieapparatuur biedt de FH20T een schakeloplossing voor vermogensregeling en belastingschakeling. Als het relais wordt gebruikt voor continue stroomoverdracht, moet de reductie worden geëvalueerd op basis van de omgevingstemperatuur, de koperfolie op de printplaat en de temperatuurstijging van de aansluitingen.

Veelgestelde vragen

Conclusie

Het nieuwe energierelais van de FH20T heeft een schakelvermogen van 43 A, een veiligheidsafstand van ≥2,0 mm van de BG-versie, conformiteit met IEC62109-2:2011, een isolatiesysteem van UL klasse F en een spoelspanningsverminderende houdfunctie als belangrijkste concurrentievermogen. Het voldoet niet alleen aan de strenge veiligheidsisolatie-eisen van fotovoltaïsche omvormers, maar past zich ook aan het streven naar hoge stroomsterkte en een lange levensduur in laadpalen voor elektrische voertuigen. Het compacte PCB-ontwerp en de flexibele aanpassingsmogelijkheden aan de omgeving maken het tot een betrouwbare schakelcomponent in nieuwe energieproducten.

Neem voor meer spoelspanningsmodellen of maatwerkdiensten contact op met ons technische ondersteuningsteam. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg het meest recente officiële gegevensblad.
