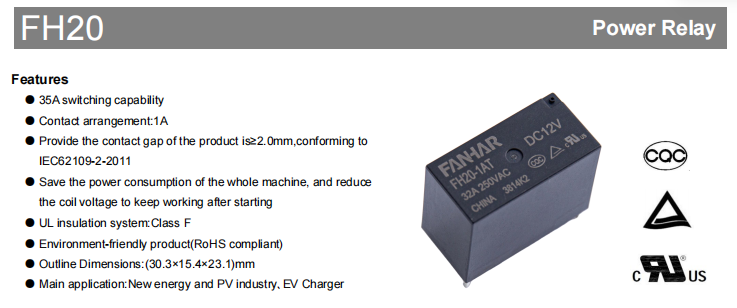

Nieuw energierelais uit de FH20-serie: een zeer betrouwbare schakeloplossing voor nieuwe energie- en oplaadfaciliteiten

Kernvoordelen: veilig, efficiënt en hittebestendig

Voldoende contactafstand om te voldoen aan de fotovoltaïsche veiligheidsnormen

De contactafstand nadat het relais is geopend, heeft rechtstreeks invloed op de isolatieveiligheid. De FH20-serie heeft een contactopening van ≥2,0 mm, wat volledig voldoet aan de IEC 62109-2-2011-norm 'Veiligheidseisen voor stroomomvormers voor gebruik in fotovoltaïsche energiesystemen.' Voor fotovoltaïsche omvormers is deze norm verplicht. De opening van 2,0 mm zorgt voor een effectieve boogonderbreking, zelfs onder overspanningsomstandigheden, waardoor stroomafwaartse circuits en de veiligheid van de operator worden beschermd.

Hold-after-Start-spanningsreductie om het stroomverbruik van het systeem aanzienlijk te verlagen

De FH20 maakt gebruik van een werkstrategie die de spoelspanning na de eerste keuze verlaagtomhoog. Zodra het relais gesloten is, is er slechts een lagere spoelspanning nodig om de contactstatus te behouden, waardoor het stroomverbruik van de spoel aanzienlijk wordt verminderd in vergelijking met continu volspanning aandrijving. Bij het 12 V-model is het houdvermogen bijvoorbeeld veel lager dan de 1400 mW die nodig is voor het oppakken. Deze functie is vooral gunstig voor laders en omvormers die een lange stand-by- of continue werking vereisen, waardoor de stijging van de systeemtemperatuur en het energieverlies effectief worden verminderd.

UL Klasse F isolatiesysteem voor hogere temperatuurtolerantie

De hittebestendigheid van het isolatiesysteem bepaalt de levensduur van het relais onder omstandigheden met hoge temperaturen. De FH20-serie maakt gebruik van een UL-erkend klasse F-isolatiesysteem, waardoor een maximale warmtewisselaar mogelijk isspottemperatuur van 155 °C - 25 °C hoger dan de gebruikelijke klasse B (130 °C). Dit betekent dat het relais bij een omgevingstemperatuur van 85 °C nog steeds voldoende thermische marge heeft, waardoor het bijzonder geschikt is voor apparatuur die is geïnstalleerd in gesloten, slecht geventileerde of buitenomgevingen met hoge temperaturen.

Milieuvriendelijke materialen, RoHS-conform

Van de contacten tot de behuizing: het product maakt gebruik van materialen die voldoen aan de RoHS-vereisten, vrij van lood, kwik, zeswaardig chroom en andere gevaarlijke stoffen, waardoor een barrière wordt gegarandeerdvrije export naar regio's met strenge milieuregels, zoals de EU.

Belastbaarheid en elektrische parameters

De FH20-serie maakt gebruik van een 1A-contactopstelling (enkelpolig, enkelpolig, normaal open), met AgSnO₂-contactmateriaal (zilvertinoxide). Dit materiaal biedt uitstekende weerstand tegen lassen en boogerosie, waardoor het bijzonder geschikt is voor het veelvuldig schakelen van resistieve belastingen met hoge stroomsterkte.

De belangrijkste elektrische specificaties zijn samengevat in de onderstaande tabel:

De lage contactweerstand zorgt voor minimaal geleidingsverlies, terwijl de hoge diëlektrische sterkte voldoende veiligheidsmarge biedt voor isolatie bij hoge en lage spanning. De bedienings- en vrijgavetijden voldoen aan de reactiesnelheidseisen van de meeste industriële besturings- en vermogenselektronicatoepassingen.

Spoelspecificaties en selectiegids

De FH20 biedt meerdere standaard spoelspanningen van 5 V tot 24 V, allemaal met een nominaal vermogen van 1400 mW. De belangrijkste elektrische parameters voor veelgebruikte modellen worden hieronder samengevat, zodat ze snel kunnen worden afgestemd op de stuurspanning van uw systeem:

Selectietip : De bedrijfsspanning is het minimum dat nodig is voor een betrouwbare detectie; de aandrijfspanning moet zodanig zijn ontworpen dat deze niet onder deze waarde daalt. De ontgrendelingsspanning bepaalt de gevoeligheid voor vallenuit bij het uitschakelen. Als een ultralaag energieverbruik van cruciaal belang is, kan een hogere spoelspanning (bijvoorbeeld 24 V) worden gekozen, omdat de bedrijfsstroom lager is, en in combinatie met de hold-after-start-functie kan het totale energieverbruik verder worden verminderd.

Mechanische robuustheid en aanpassingsvermogen aan de omgeving

Nieuwe energieapparatuur wordt vaak geconfronteerd met trillingen, schokken en grote temperatuurschommelingen. De FH20-serie blinkt uit in mechanische prestaties:

Schokbestendigheid : Functionele schokken tot 196 m/s² (20 g), destructieve schokken tot 980 m/s² (100 g), voldoende om accidentele schokken tijdens transport en installatie te weerstaan.

Trillingsbestendigheid : 10 Hz ~ 55 Hz bij een amplitude van 1,5 mm, waardoor een stabiele werking in de buurt van trillingsbronnen zoals ventilatoren en compressoren wordt gegarandeerd.

Bedrijfstemperatuurbereik : -40 °C ~ 85 °C, geschikt voor buitenomstandigheden in de meeste regio's van China; vochtigheidstolerantie van 5% tot 85% voor vochtige omgevingen.

In termen van uithoudingsvermogen is de mechanische levensduur 2×10⁵ schakelingen, terwijl de elektrische levensduur (ohmse belasting, 32 A 250 VAC, AAN/UIT = 1 s / 9 s) 3×10⁴ schakelingen bereikt, wat overeenkomt met meerdere jaren normaal gebruik in laders, omvormers en soortgelijke apparatuur.

Behuizingsstijlen en omgevingsselectie

De FH20 is verkrijgbaar in twee interne beschermingstypes, zodat u kunt kiezen op basis van de netheid van de daadwerkelijke werkomgeving:

Fluxbestendig type : Geschikt voor schone binnenomgevingen, vrij van corrosieve gassen (H₂S, SO₂, NO₂, enz.) en geleidend stof. Dit type voorkomt het binnendringen van flux tijdens het solderen en biedt kostenvoordelen.

Kunststof verzegeld type : Aanbevolen voor onreine omgevingen die corrosieve gassen of stof kunnen bevatten, zoals industriële locaties of buitenkasten. De afgedichte constructie isoleert effectiever externe verontreinigingen, waardoor een lange levensduur wordt gegarandeerdtermijn lage contactweerstand.

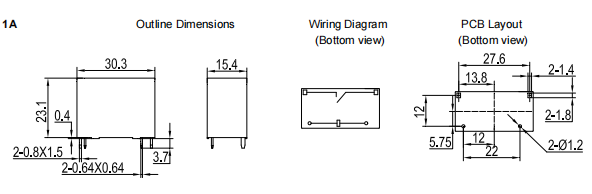

Beide typen hebben dezelfde externe afmetingen: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). Ze zijn ontworpen voor standaard PCB-pinmontage en wegen ongeveer 20,7 g. Toleranties voor de PCB-indeling moeten binnen ±0,1 mm worden gehouden; Voor de globale maattoleranties verwijzen wij u naar de gedetailleerde opmerkingen in het gegevensblad.

Internationale goedkeuringen in één oogopslag

De FH20-serie heeft de nodige veiligheidscertificeringen behaald voor grote mondiale markten, waardoor de export van uw eindproducten wordt vergemakkelijkt:

Alle drie de certificeringen maken gebruik van AgSnO₂-contacten en dekken zowel continue 32 A als maximale 35 A-waarden bij een temperatuurklasse van 85 °C, waardoor naleving onder extreme bedrijfsomstandigheden wordt gegarandeerd.
