De complete gids voor driefasige stuurrelais: principes, toepassingen en intelligente evolutie

In moderne industriële en commerciële energiesystemen is driefasige wisselstroom de belangrijkste drijvende kracht achter de wereld. Van fabrieksmotoren en compressoren tot de centrale airconditioning in grote gebouwen: hun stabiele werking is afhankelijk van de bescherming van een belangrijk onderdeel: het driefasige regelrelais. Dit artikel geeft een uitgebreide analyse van dit apparaat, waarbij alles wordt behandeld, van de fundamentele definitie tot de intelligente toepassingen. Het zal verklaren waarom het wordt beschouwd als de 'intelligente bewaker' van industriële energiesystemen.

Kerndefinitie: meer dan alleen een schakelaar: een intelligente interface

Een driefasig stuurrelais, ook wel "contactor" genoemd als het gaat om het aansturen van belastingen met hoog vermogen, is een elektrisch bediend schakelapparaat dat speciaal is ontworpen voor het maken, verbreken en regelen van driefasige wisselstroombelastingen. De kernwaarde ligt in het vermogen om het schakelen van een driefasig hoofdstroomcircuit met veel hoger vermogen (bijvoorbeeld 380 V AC of hoger) veilig te regelen met behulp van een stuursignaalcircuit met laag vermogen (bijvoorbeeld 24 V DC of 110 V AC). Dit ontwerp zorgt ervoor dat "de groten met de kleine kunnen worden bestuurd, en de sterke met de zwakken", waardoor operators fundamenteel worden geïsoleerd van het gevaarlijke hoogspanningshoofdcircuit.

Het belangrijkste verschil met een standaardrelais ligt in het stroomvoerende vermogen en het ontwerpdoel ervan. Standaardrelais worden doorgaans gebruikt in stuurcircuits of voor kleine eenfasige belastingen, terwijl de contacten, boogonderdrukkingssystemen en de mechanische structuur van een driefasig stuurrelais versterkt zijn voor driefasige gebalanceerde belastingen, hoge inschakelstromen tijdens start/stop en frequente werking. Het is in wezen de kritische uitvoeringsinterface tussen automatiseringssystemen en het hoofdstroomsysteem en biedt een gestandaardiseerd, betrouwbaar verbindingspunt voor integratie met PLC's (Programmable Logic Controllers), DCS (Distributed Control Systems), softstarters of energiebeheersystemen.

Kernwaarde: een multidimensionale hoeksteen voor veiligheid, activabescherming en continuïteit

De noodzaak om driefasige stuurrelais in te zetten komt voort uit de strenge eisen van industriële omgevingen op het gebied van veiligheid, betrouwbaarheid en efficiëntie.

Essentiële veiligheidsbarrière : Het vormt een essentiële veiligheidsbarrière voor bedienings- en onderhoudspersoneel. Ingenieurs kunnen op tientallen meters afstand hoogspanningsapparatuur met hoog vermogen op de fabrieksvloer bedienen, binnen de veiligheid van een laagspanningscontrolekamer, via drukknoppen of een HMI (Human-Machine Interface), waardoor de risico's die gepaard gaan met direct werkende hoogspanningsschakelaars aanzienlijk worden verminderd.

Bescherming van kritieke activa : Motoren en andere roterende apparatuur zijn industriële kernactiva. Hun meest fatale ‘moordenaars’ zijn vaak faseverlies, onbalans, overbelasting en onderspanning. Controlerelais werken samen met onafhankelijke thermisch-magnetische beveiligingseenheden of elektronische overbelastingsrelais om een ​​tweelaags beveiligingsschema te vormen. Een faseverliestoestand kan er bijvoorbeeld voor zorgen dat de stroom in de resterende twee fasen van een draaiende motor stijgt. Deze stijging kan oplopen tot 1,73 maal normaal. Dit kan leiden tot snelle oververhitting en burn-out. Een ernstige spanningsonbalans genereert negatieve sequentiestromen. Deze stromen veroorzaken extra verwarming en trillingen. Het relais kan het circuit echter binnen tientallen milliseconden detecteren en onderbreken, waardoor catastrofale schade wordt voorkomen.

Basis voor operationele continuïteit en energie-efficiëntie : Ongeplande stilstand betekent een aanzienlijk verlies in de industriële productie. Door preventieve bescherming voorkomen relais productieonderbrekingen en reparaties die dagen of zelfs weken duren als gevolg van een doorgebrande motor. Ze zorgen er ook voor dat de apparatuur onder nominale spanning en in gebalanceerde omstandigheden werkt. Uit onderzoek blijkt dat een langdurige spanningsonbalans van 3,5% de motortemperatuur met 25% kan verhogen, de efficiëntie kan verlagen en het stroomverbruik kan verhogen. Door het monitoren en alarmeren ervan vragen relais gebruikers om de netkwaliteit te verbeteren, waardoor direct energiekosten worden bespaard.

Fysieke enabler voor automatisering en intelligentie : Het is de elementaire ‘eenheid’ die de basis vormt van alle hedendaagse automatiseringslogica. Of het nu gaat om het implementeren van een sterdriehoekstart voor een motor, een sequentiële start/stop voor meerdere apparaten of het reageren op temperatuur-/vochtigheidssignalen van een gebouwbeheersysteem: de uiteindelijke uitvoering is afhankelijk van het betrouwbaar openen en sluiten van een driefasig stuurrelais.

Evolutie van intelligente monitoring: van passieve bescherming naar actieve diagnostiek

De nieuwste driefasige stuurrelais zijn veel meer dan alleen eenvoudige schakeleenheden. Ze kunnen nu de stroomkwaliteit online monitoren en diagnosticeren als onderdeel van hun geïntegreerde functies. Ze "luisteren" voortdurend naar en analyseren de "gezondheidsstatus" van de driefasige voeding.

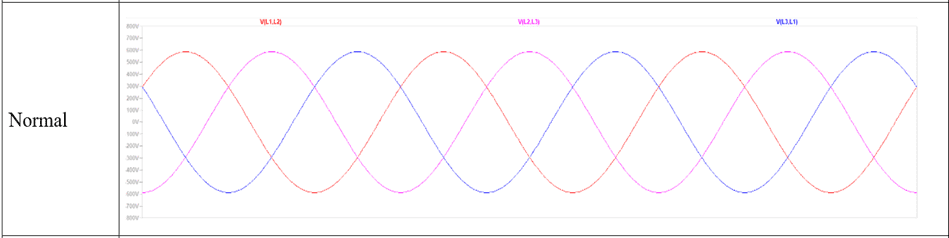

Ideaal driefasig stroomnetwerk

Primaire bewaakte en beschermde abnormale omstandigheden zijn onder meer:

Faseverlies: Veroorzaakt door een doorgebrande zekering, las/defect contactorcontact, gebroken draden of losse verbindingen.

Onjuiste fasevolgorde : Apparaten die eisen stellen aan de draairichting, zoals pompen en ventilatoren, zijn gevoelig voor mechanische omkering of zelfs schade als de fasevolgorde onjuist is.

Spanningsonbalans : Dit wordt veroorzaakt door een ongelijkmatige enkelfasige belastingsverdeling. Het wordt ook veroorzaakt door netproblemen. En het wordt veroorzaakt door asymmetrische impedantie. Een spanningsonbalans van meer dan 2% vereist doorgaans aandacht.

Overspanning en onderspanning : Spanningsschommelingen die de tolerantie van de apparatuur te boven gaan, kunnen de isolatie beschadigen of onvoldoende koppel en oververhitting veroorzaken.

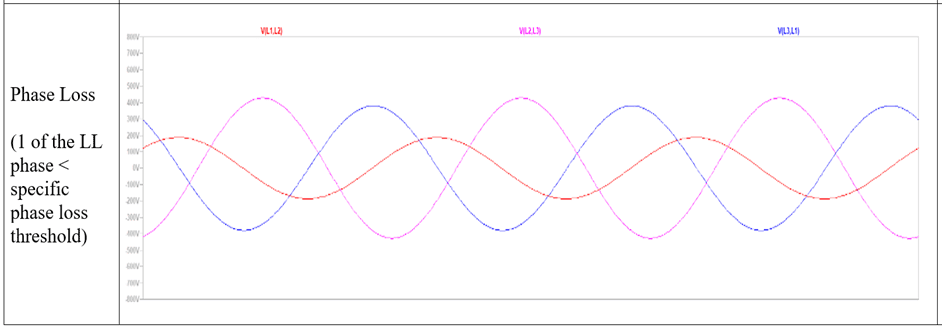

Driefasig stroomnetwerk met eenfasig verlies

Op basis van functionele diepte kunnen bewakingsrelais worden gecategoriseerd als:

Basistype : Bewaakt faseverlies en fasevolgorde.

Standaardtype : Voegt basisbewaking toe voor spanningsonbalans, over-/onderspanning.

Verbeterd/intelligent type: Biedt programmeerbare drempels, tijdsvertragingen en asymmetrieberekeningen en kan stroommonitoring, vermogensmeting en zelfs gegevensupload via communicatie-interfaces integreren.

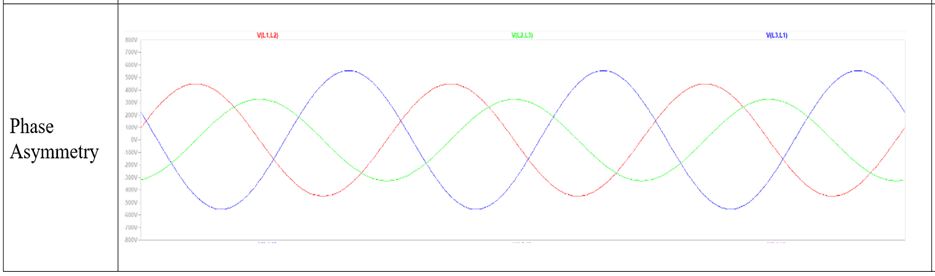

Driefasig elektriciteitsnetwerk met fase-asymmetrie

Wanneer een parameter de vooraf ingestelde veiligheidsdrempel overschrijdt, stuurt het interne logische circuit van het relais de uitgangscontacten aan om van status te veranderen. Dit wordt meestal gebruikt om het stuurcircuit van de hoofdschakelaar te onderbreken, waardoor de apparatuur wordt stopgezet. Het kan ook een extra set hulpcontacten gebruiken om hoorbare of zichtbare alarmen te activeren.

Werkingsprincipe: de ingenieuze combinatie van elektromagnetisme en materiaalkunde

Het werkt op hetzelfde basisidee als klassiek elektromagnetisme, maar moderne ontwerpen maken gebruik van veel verbeteringen in materialen en machinebouw.

Energisatie en krachtopwekking : Wanneer stuurspanning op de spoel wordt aangelegd, magnetiseert het gegenereerde magnetische veld de stationaire kern, waardoor de bewegende kern (anker) wordt aangetrokken. Het isolatiemateriaal en het wikkelontwerp van de spoel zorgen voor langdurige hittebestendigheid en een nauwkeurige opnamespanning.

Mechanische transmissie en contactsluiting: De beweging van het anker wordt via een mechanische verbinding doorgegeven aan de hoofd- en hulpcontacten. De hoofdcontacten bestaan ​​meestal uit legeringen op zilverbasis (bijvoorbeeld zilver-cadmiumoxide of zilver-tinoxide), die een goede geleidbaarheid en weerstand tegen boogerosie en een lage contactweerstand bieden. Tijdens het moment waarop het contact wordt gesloten, zorgen ingebouwde contactdrukveren voor de initiële contactdruk, waardoor het risico op stuiteren en lassen wordt verminderd.

Boogbeheer en breken: Het onderbreken van hoge stromen genereert bogen met hoge temperaturen. De relais maken gebruik van boogchute-technologie met metalen roosters om de boog te splitsen, af te koelen en te verlengen voor een snelle doving. Dit is van cruciaal belang om de levensduur van het contact en het veilige breekvermogen te garanderen.

Laat los en reset : Zodra het stuursignaal verdwenen is, demagnetiseert de spoel. De terugstelveer, die doorgaans sterker is dan de contactveer, duwt het anker vervolgens snel terug naar zijn oorspronkelijke positie. De contacten gaan zo snel mogelijk uit elkaar om de boogtijd te minimaliseren.

Typisch bedradingsschema voor driefasige stuurrelais

Kerncomponenten en wetenschappelijke selectiegids

Een typisch driefasig stuurrelais bestaat uit de volgende precisiesubsystemen:

Elektromagnetisch systeem: Omvat de spoel, de spoel, de stationaire kern gemaakt van gelamineerde E- of U-vormige siliciumstaalplaten en de bewegende kern. Het ontwerp van siliciumstaalplaten, dat wordt gekenmerkt door een hoge permeabiliteit en een laag wervelstroomverlies, zorgt voor een hoog rendement, een laag energieverbruik en een lage warmteontwikkeling.

Contactsysteem:

Belangrijkste contacten: Er zijn drie paren die de hoofdcircuitstroom voeren, die een groot oppervlak en hoge materiaalvereisten hebben.

Hulpcontacten: Voor stuurcircuits, meestal modulaire plug-in-ontwerpen voor flexibele configuratie, die normaal open (NO) en normaal gesloten (NC) signalen leveren.

Boogonderdrukkingssysteem: Bestaat meestal uit een boogkap van keramiek of hoogwaardig kunststof en een interne set verkoperde stalen splitterplaten.

Mechanisme en behuizing: Zeer sterke technische kunststof of thermohardende behuizing die isolatie, bescherming (IP-classificatie) en mechanische ondersteuning biedt.

Wetenschappelijke selectiemethode in vijf stappen:

Bepaal de kenmerken van de belasting: Bepaal of de belasting een motor, weerstandsoven of transformator is? Belangrijke parameters zijn onder meer de startstroom van de motor (doorgaans 5–7 maal de nominale stroom) en de inschakelduur (bijv. S1 voor continu bedrijf of S3 voor intermitterend periodiek bedrijf).

Overeenkomen met elektrische parameters:

Spoelspanning: Moet exact overeenkomen met de stuurvoedingsspanning (AC/DC, waarde).

Nominale bedrijfsstroom (Ie) : De spanning waarbij de hoofdcontacten stroom kunnen voeren, is gespecificeerd. Deze moet groter zijn dan de volledige belastingsstroom (FLC) van de belasting. Houd bij motorbelasting rekening met de thermische schok tijdens het starten en houd rekening met een marge van 10–15%.

Nominale isolatiespanning (Ui) en impulsweerstandsspanning (Uimp) : Moet overeenkomen met het rasterniveau.

Selecteer functie en prestatiecategorie:

Gebruikscategorie: AC-3 (kooimotor starten/stoppen) of AC-1 (ohmse belasting) komen het meest voor. Categorie AC-3 vereist een hoger breekvermogen.

Monitoringbehoeften: Is spanningsbewaking vereist? Zijn instelbare drempels en vertragingen nodig? Is er een storingsgeheugen en -indicatie nodig?

Elektrische levensduur en mechanische levensduur : Verwijst naar het aantal betrouwbare bewerkingen onder nominale omstandigheden. Controleer de montagemethode (DIN-rail of schroef), het benodigde aantal hulpcontacten en of er een mechanische vergrendeling of timer-/communicatiemodules nodig zijn voor omkeerbare besturing.

Bevestig installatie en accessoires: Controleer de montagemethode. Dit kan een DIN-rail of een schroef zijn. Controleer ook het benodigde aantal hulpcontacten. En of er een mechanische vergrendeling of timer/communicatiemodules nodig zijn voor omkeerbare aansturing.

Milieugeschiktheid: Houd rekening met de omgevingstemperatuur. Denk aan vochtigheid. Denk aan stof. Denk aan corrosieve gassen. Denk aan trillingen. Selecteer de juiste beschermingsgraad (IP-code). Selecteer het juiste materiaal/proces.

Industrietoepassingen en toekomstperspectieven

Het driefasige stuurrelais is een veelzijdig basiscomponent, met toepassingen die zich uitstrekken over:

Productie: Werktuigmachines, transportbanden, spuitgietmachines en compressoren vereisen allemaal motorbesturing.

Infrastructuur: Pompen, ventilatoren, luchtbehandelingskasten, verlichtingsverdeelkasten.

Nieuwe energie: Kasten die voldoen aan de grid-tie-standaard worden gebruikt voor fotovoltaïsche omvormers, en de besturing van vermogensmodules wordt gebruikt voor laadstations.

Gebouwautomatisering: Automatische bediening voor huishoudelijke waterpompen, brandbluspompen, ventilatieapparatuur.

Toekomstige ontwikkelingstrends wijzen duidelijk in de richting van diepgaande intelligentie en integratie:

Conditiebewaking en voorspellend onderhoud: De relais van de volgende generatie zullen geavanceerdere sensoren integreren die contacterosie, temperatuurstijging en de gezondheid van de spoel kunnen monitoren en algoritmen kunnen gebruiken om de resterende levensduur te voorspellen, waardoor een verschuiving mogelijk wordt van 'geplande vervanging' naar 'onderhoud op aanvraag'.

Diepe integratie in het industriële IoT: Door industriële Ethernet-protocollen zoals Profinet, EtherCAT, Modbus TCP, enz. te integreren, zullen relais intelligente knooppunten in het IIoT-netwerk worden, die realtime gegevens over stroom, spanning, energieverbruik, status en alarminformatie uploaden en fundamentele gegevens leveren voor digitale tweelingen en energiebeheer.

Functionele veiligheidsintegratie: De integratie van veiligheidsfuncties die voldoen aan normen als IEC 61508 of ISO 13849, zoals Safe Torque Off (STO), maakt direct gebruik in veiligheidscontrolesystemen mogelijk, waardoor het ontwerp van de veiligheidslus wordt vereenvoudigd.

Apparaatfusie en miniaturisatie: Functies zullen verder worden geïntegreerd met die van frequentieregelaars, softstarters en beveiligingsapparatuur, waardoor intelligente motorcontrollers worden gevormd die besturing, bescherming, snelheidsregeling en diagnostiek combineren, terwijl de vermogensdichtheid voortdurend toeneemt.

Conclusie

Het driefasige stuurrelais is geëvolueerd van een eenvoudige elektromechanische schakelaar naar een belangrijk intelligent apparaat dat stroombewaking, apparatuurbescherming, logische uitvoering en data-acquisitie integreert. Het is de stabiele hoeksteen van de industriële automatiseringspiramide en een brug die de fysieke machtswereld verbindt met de digitale informatiewereld. Een diepgaand begrip van de principes, waarde en selectiemethoden ervan is essentieel, niet alleen voor het garanderen van de betrouwbare werking van individuele apparaten, maar ook voor het bouwen van veilige, efficiënte, flexibele en toekomstgerichte moderne industriële energiesystemen. Zijn rol zal steeds belangrijker worden in de context van Industrie 4.0 en de dubbele koolstofdoelstellingen.
