FH39 Industrieel relais

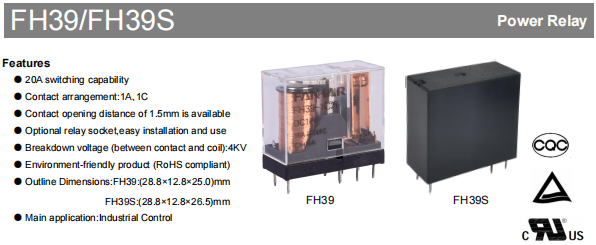

De relais uit de FH39- en FH39S-serie zijn krachtige industriële relais die speciaal zijn ontworpen voor industriële besturingstoepassingen. Met een maximale schakelcapaciteit van 20A en verkrijgbaar met 1A- en 1C-contactopstellingen, voldoen ze aan de eisen van verschillende circuitcontrolebehoeften. Deze milieuvriendelijke producten voldoen aan de RoHS-normen en zijn geschikt voor veeleisende industriële omgevingen.

In moderne industriële besturingssystemen heeft de betrouwbaarheid van een relais rechtstreeks invloed op de operationele stabiliteit van de gehele apparatuur. De relais uit de FH39- en FH39S-serie zijn voor dit doel gebouwd: met een kernvoordeel van maximaal 20 A schakelvermogen, gecombineerd met flexibele contactconfiguraties en een robuust elektrisch ontwerp, kunnen ze met vertrouwen een verscheidenheid aan complexe industriële toepassingsscenario's aan.

Hoge schakelcapaciteit voor veeleisende belastingen

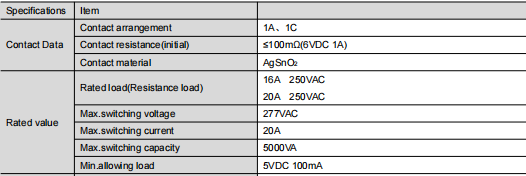

Als industriële relais blinkt de FH39-serie uit in elektrische parameters. Ze ondersteunen twee nominale belastingsspecificaties: 16A en 20A bij 250VAC, met een maximale schakelspanning van 277VAC en een maximale schakelcapaciteit van 5000VA. Dit betekent dat ze op betrouwbare wijze motorbediening, energiebeheer, HVAC-systemen en meer kunnen afhandelen.

Het contactmateriaal maakt gebruik van AgSnO₂ (zilvertinoxide), dat zorgt voor een goede geleiding en tegelijkertijd weerstand biedt tegen lassen en boogerosie. Dit verlengt de levensduur van het product aanzienlijk bij frequente schakeltoepassingen. Om aan verschillende veiligheidsnormen te voldoen, biedt de FH39-serie ook een optie met een contactafstand van 1,5 mm, waardoor de elektrische isolatie in de open contacttoestand verder wordt verbeterd. Wat betreft contactopstellingen zijn zowel 1A (SPST-NO) als 1C (SPDT) configuraties beschikbaar, waardoor flexibele aanpassing aan verschillende besturingslogica-eisen mogelijk is.

Hoge weerstand tegen spanning en bescherming op meerdere niveaus voor systeemveiligheid

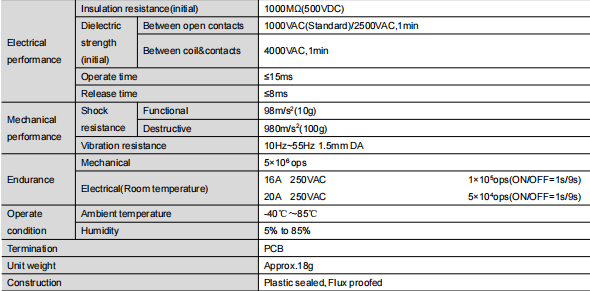

In industriële hoogspanningsomgevingen zijn de isolatieprestaties tussen de spoel en de contacten van cruciaal belang. De FH39-serie presteert robuust op dit gebied: de diëlektrische sterkte tussen de spoel en de contacten bedraagt ​​maximaal 4000VAC, terwijl de weerstandsspanning tussen open contacten voldoet aan de 1000VAC-norm, en er is een optionele 2500VAC-versie met hoge weerstand beschikbaar. Bovendien is de initiële isolatieweerstand groter dan 1000 MΩ (getest bij 500 VDC), waardoor lekstroomrisico's effectief worden voorkomen en de algehele systeemveiligheid wordt gegarandeerd.

Bij het ontwerp van de behuizing van het product is ook rekening gehouden met de complexiteit van gebruiksomgevingen in de echte wereld. Voor schone binnenomgevingen kan het fluxbestendige type worden geselecteerd. Als de apparatuur wordt ingezet op industriële locaties die corrosieve gassen zoals H₂S, SO₂, NO₂ of veel stof bevatten, wordt het met plastic afgedichte type aanbevolen voor een betere weerstand tegen vocht, stof en vervuiling.

Meerdere spoelspanningsopties voor flexibele aanpassing

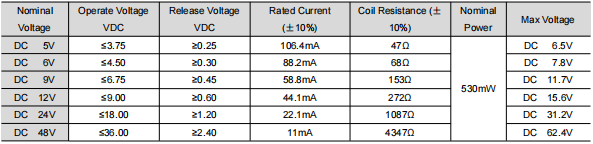

De FH39-serie biedt een verscheidenheid aan spoelspanningsspecificaties van 5V tot 48V DC, allemaal met een uniform nominaal vermogen van 530mW. Of het nu gaat om een ​​elektronische laagspanningsbesturingsmodule of een industriestandaard 24V- of 48V-besturingssysteem, er is een passend model beschikbaar. De bedrijfs- en vrijgavespanningen voor elke spanningsklasse zijn redelijk ontworpen om een ​​betrouwbare opname en uitval te garanderen, zelfs tijdens spanningsschommelingen. De bedrijfstijd is ≤15 ms en de releasetijd is ≤8 ms, wat voldoet aan de reactiesnelheidsvereisten van de meeste industriële besturingstoepassingen.

Compacte structuur voor eenvoudige installatie

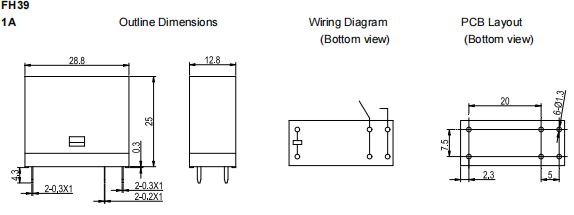

Bij apparatuur met beperkte installatieruimte worden de fysieke afmetingen van componenten vaak een belangrijke selectiefactor. De FH39 heeft externe afmetingen van 28,8 x 12,8 x 25,0 mm, terwijl de FH39S iets groter is met 28,8 x 12,8 x 26,5 mm. Beide zijn voorzien van PCB-terminals die geschikt zijn voor geautomatiseerd inbrengen en produceren. Hun compacte ontwerp maakt een eenvoudige installatie mogelijk op besturingskaarten met beperkte ruimte of in verdeelkasten, waardoor er meer ruimte overblijft voor de algehele lay-out.

Het is vermeldenswaard dat er voor deze serie een optionele speciale relaisvoet beschikbaar is. Dit maakt snelle bedrading en vervanging mogelijk zonder solderen, waardoor de inbedrijfstellings- en onderhoudstijd van apparatuur aanzienlijk wordt verkort, de onderhoudskosten ter plaatse worden verlaagd en de gebruiksflexibiliteit wordt vergroot.

Duurzaamheid en aanpassingsvermogen aan het milieu

Met een mechanisch uithoudingsvermogen van meer dan 5 miljoen handelingen en een uitstekend elektrisch uithoudingsvermogen onder nominale belastingen, is de FH39-serie zeer geschikt voor besturingstaken waarbij frequente actie nodig is. Het bedrijfstemperatuurbereik bedraagt ​​-40°C tot 85°C en dekt de overgrote meerderheid van industriële omgevingen binnen en buiten. Het aanpassingsvermogen aan vochtigheidsniveaus van 5% tot 85% zorgt voor stabiele en betrouwbare prestaties, zelfs in vochtige omstandigheden.

In termen van mechanische spanningsbestendigheid is de FH39-serie bestand tegen functionele schokken van 98 m/s² en destructieve schokken van 980 m/s². Het behoudt stabiele prestaties onder trillingsomstandigheden (10 Hz tot 55 Hz, 1,5 mm dubbele amplitude), wat de structurele betrouwbaarheid tijdens transport en gebruik aantoont.

Selectie- en gebruiksaanbevelingen

Om de prestaties van de relais uit de FH39-serie volledig te benutten, moeten tijdens de installatie en het gebruik een aantal punten in acht worden genomen: Ten eerste moet u voorkomen dat u het relais laat vallen of blootstelt aan sterke schokken om te voorkomen dat de interne structurele precisie wordt aangetast. Ten tweede selecteert u het juiste behuizingstype op basis van de werkelijke omgeving; voor zwaar vervuilde locaties is het met plastic afgesloten type essentieel. Raadpleeg ten slotte bij het ontwerpen van de PCB-indeling de tolerantievereisten in de specificatie: voor externe afmetingen ≤1 mm moet de tolerantie ± 0,2 mm zijn; voor afmetingen tussen 1 mm en 5 mm bedraagt ​​de tolerantie ± 0,3 mm; voor afmetingen ≥5 mm bedraagt ​​de tolerantie ±0,5 mm. Het wordt aanbevolen om de tolerantie voor de PCB-indeling zelf binnen ±0,1 mm te regelen.

Samenvatting

Met hun hoge stroomcapaciteit van 20 A, hoge isolatiespanning van 4000 VAC, ruime keuze aan spoelselecties en compact structureel ontwerp onderscheiden de FH39- en FH39S-relais zich als betrouwbare producten op het gebied van industriële besturing, die zowel prestaties als flexibiliteit bieden. Of ze nu worden gebruikt in automatiseringsapparatuur, energiesystemen of besturingsmodules voor huishoudelijke apparaten, ze bieden een stabiele en veilige schakelgarantie. Als u op zoek bent naar een kosteneffectief industrieel relais voor uw volgende project, dan is de FH39-serie zeker het overwegen waard.
