De toepassing en toekomstige ontwikkeling van relais in slimme netwerken

De mondiale energietransformatie vordert in een ongekend tempo. Volgens het Internationale Energieagentschap (IEA) hernieuwbare energie Naar verwachting zullen bronnen in 2030 bijna 40% van de mondiale elektriciteitsopwekking voor hun rekening nemen, terwijl het aantal elektrische voertuigen op de weg naar verwachting de 200 miljoen zal overschrijden. Deze trend stelt extreem hoge eisen aan de flexibiliteit, betrouwbaarheid en interactiviteit van elektriciteitsnetwerken. Het Smart Grid is naar voren gekomen als antwoord: het integreert geavanceerde detectie, communicatie, controle en cloud computing in traditionele energienetwerken, waardoor het elektriciteitsnet de mogelijkheden krijgt van ‘zelfperceptie, zelfbeslissing en zelfherstel’.

Binnen de enorme architectuur van het slimme netwerk, relais , hoewel klein van formaat, dienen zowel als de “eerste verdedigingslinie” als het “executie-eindpunt” voor een veilige, stabiele en efficiënte werking van het systeem. Ze nemen meerdere verantwoordelijkheden op zich, variërend van foutisolatie en belastingomschakeling tot apparatuurbescherming en energiedispatching. Dit artikel gaat uit van basisprincipes en geeft systematisch een overzicht van de belangrijkste toepassingsscenario's van relais in slimme netwerken , analyseert hun tastbare verbeteringen aan de netwerkprestaties en kijkt vooruit naar toekomstige technologische evolutiepaden. Ten slotte is er een lijst met veelgestelde vragen (FQA) beschikbaar, zodat u deze snel kunt raadplegen.

Basisprincipes van relais: van elektromagneet tot intelligente terminal

Werkingsprincipe en classificatie

Een relais is een automatische elektrische schakelaar. Het basisprincipe van de werking is: wanneer de ingangsgrootheid (zoals spanning, stroom, temperatuur, tijd, enz.) een ingestelde drempel bereikt, drijft een elektromagneet of elektronisch circuit de contacten aan om in actie te komen, waardoor de aan/uit-schakeling van een hoogvermogencircuit wordt geregeld. Volgens technische routes kunnen relais als volgt worden geclassificeerd:

Traditionele rollen in energiesystemen

Controlefunctie : Maakt gebruik van signalen met een kleine stroomsterkte om belastingen met een hoge stroomsterkte aan te sturen, waardoor starten/stoppen op afstand mogelijk wordt.

Beschermingsfunctie : Detecteert overstroom, overspanning, onderspanning, kortsluiting en andere afwijkingen, waardoor defecte circuits snel worden losgekoppeld.

Signaaloverdracht : Zet de status van apparatuur (gesloten/open, alarm) om in droge contactsignalen voor bewakingssystemen.

Vijf kerntoepassingen van relais in slimme netwerken

Slimme onderstations en controle van primaire apparatuur

Slimme netwerken zijn gebouwd op digitale substations, waarbij op grote schaal gebruik wordt gemaakt van elektronische instrumenttransformatoren en intelligente primaire apparatuur (bijvoorbeeld slimme stroomonderbrekers, scheidingsschakelaars). Relais fungeren als regelactuatoren en ontvangen GOOSE (Generic ObjectOriented Substation Event) commando's van samenvoegende eenheden of beveiligings- en besturingsapparaten, waardoor schakeloperaties binnen milliseconden worden voltooid.

Een voorbeeld : Na een renovatie van een slim onderstation van 220 kV in China heeft de vervanging van traditionele elektromagnetische relais door intelligente relaisgroepen de gemiddelde bedrijfstijd teruggebracht van 80 ms naar 15 ms, waardoor de snelheid van het oplossen van systeemfouten met ongeveer 80% werd verbeterd.

Netfout zelfGenezing en snelle herconfiguratie

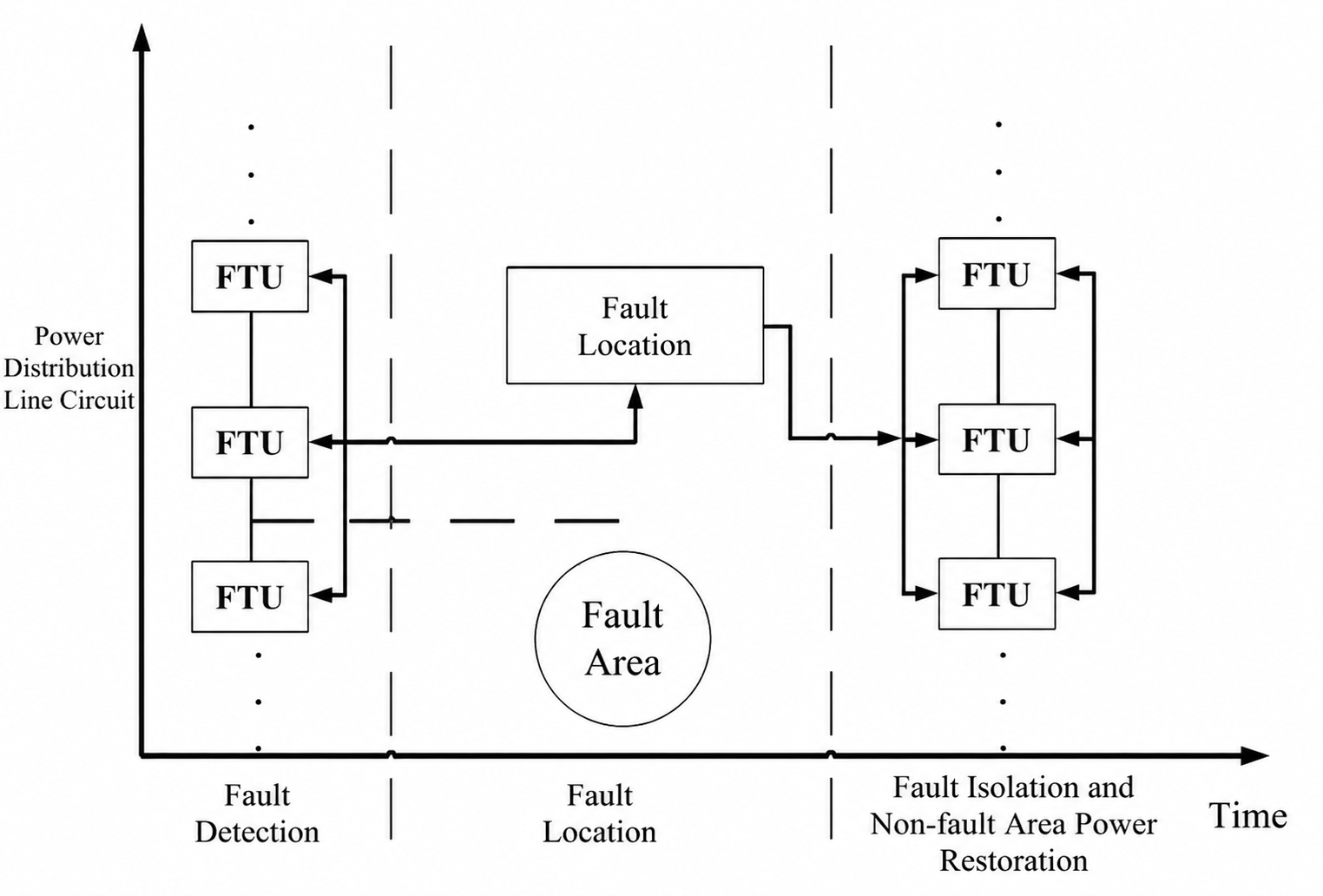

Het “zelfherstellende” vermogen van slimme netwerken is afhankelijk van een gesloten proces: foutdetectie → locatie → isolatie → herstel. Relais spelen een dubbele rol in dit proces:

Foutisolatie: Wanneer er kortsluiting optreedt op een lijn, treden relais onmiddellijk in werking om het defecte gedeelte te scheiden van het hoofdnet.

Automatische herconfiguratie: Via feederautomatisering (FA)-logica coördineren relais aangrenzende schakelaars om niet-defecte secties over te dragen naar back-upstroombronnen, waardoor de hersteltijd wordt gecomprimeerd van uren naar minuten of zelfs seconden.

Nauwkeurige lastcontrole en vraagrespons

Tijdens periodes waarin het evenwicht tussen vraag en aanbod van elektriciteit krap is, gebruiken slimme netwerken vraagresponsmechanismen (DR) om de belastingen aan de klantzijde te reguleren. Relais zijn niet langer slechts ‘harde schakelaars’; ze werken in combinatie met platforms voor belastingaggregatie:

Prijsreactie op gebruikstijd: op basis van prijssignalen worden relais automatisch uitgeschakeld of aangepastkritische belastingen (bijvoorbeeld airconditioners, EV-laders).

Noodbelastingafschakeling: wanneer de frequentie daalt, schakelen relais onderbreekbare belastingen sequentieel uit volgens prioriteit, waardoor grootschalige stroomuitval wordt voorkomen.

Volgens de statistieken van het Amerikaanse ministerie van Energie kunnen commerciële gebouwen die gebruik maken van intelligente relais voor vraagrespons de piekbelastingen in de zomer met 15% tot 25% verminderen, met minimale gevolgen voor het comfort van de bewoners.

Vriendelijke netwerkverbinding van gedistribueerde energiebronnen (DER)

De wijdverbreide integratie van fotovoltaïsche zonne-energie (PV), windenergie, energieopslag en elektrische voertuigen transformeert distributienetwerken van “unidirectionele radiale” naar “bidirectionele interactieve” systemen. De belangrijkste taken van relais op DER-interconnectiepunten zijn onder meer:

Actieve anti-eilanddetectie : Wanneer de netspanning wegvalt, ontkoppelen relais gedistribueerde generatoren snel om eilandwerking te voorkomen die onderhoudspersoneel in gevaar zou kunnen brengen.

Controle van vermogensafvlakking : Afhankelijk van de weersomstandigheden schakelen relais dynamisch energieopslagapparaten of passen ze de uitgangen van de omvormer aan om stroomschommelingen af te vlakken.

Coördinatie van meerdere bronnen : In microgrids dienen relais als ‘gatewayschakelaars’ om verschillende energiebronnen te verzenden op basis van economische of ecologische prioriteiten

Gezondheidsbeheer over de hele levenscyclus van apparatuur

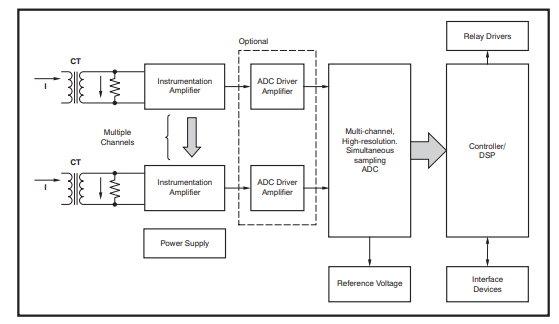

Moderne intelligente relais bevatten ingebouwde temperatuur-, spannings- en stroomsensoren en ondersteunen het IEC 61850-communicatieprotocol. Ze kunnen statusgegevens uploaden, zoals het aantal handelingen, contactslijtage en gebruikstijd. Onderhoudsplatforms voorspellen, in combinatie met machine learning-modellen, de resterende levensduur van relais, waardoor conditiegebaseerd onderhoud mogelijk wordt in plaats van gepland onderhoud, waardoor de O&M-kosten met ongeveer 30% tot 40% worden verlaagd.

Driedimensionale waardeverbetering van relais in slimme netwerken

Toekomstige ontwikkelingstrends: van actuator tot ‘Edge Decision Node’

Intelligentie en AI-integratie

De volgende generatie relais zal edge-AI-chips integreren, waardoor lokale herkenning van golfvormen mogelijk wordt om onderscheid te maken tussen ‘bliksem-geïnduceerde transiënte fouten’ en ‘permanente kortsluitingen’, en autonoom hersluitingsstrategieën te selecteren, waardoor secundaire gevolgen voor het systeem door blind hersluiten worden vermeden. De verwachting is dat zelflerende intelligente relais rond 2028 in proefprojecten zullen starten.

Softwaregedefinieerd en virtualisatie

Met de opkomst van het softwaregedefinieerde energiesysteemconcept zal relaisbeschermingslogica niet langer hardgecodeerd zijn als vaste hardwareparameters, maar op aanvraag worden geladen via cloudgebaseerde apps. Dezelfde hardware kan bijvoorbeeld overdag een ‘PV anti-reverse-power’-strategie uitvoeren en ‘s nachts overschakelen naar een ‘energieopslag-laad-/ontlaadbeheer’-strategie, waardoor ‘één apparaat, meerdere toepassingen’ wordt bereikt.

Hoogfrequente werking en breedBandgap-halfgeleiders

De rijping van apparaten op het gebied van siliciumcarbide (SiC) en galliumnitride (GaN) gaat gestaag doorstatusrelais naar hoogfrequent schakelen op MHz-niveau. Dit zal het aantal relais dat wordt gebruikt in vermogenselektronische transformatoren (PET) en middenspannings-DC-distributienetwerken (MVDC) met meer dan 50% verminderen, terwijl de verliezen worden teruggebracht tot éénderde van conventionele oplossingen.

Digitale dubbelaangedreven bediening en onderhoud

In de toekomst zal elk relais een ‘virtuele spiegel’ hebben in een digitaal tweelingplatform, dat de elektrische, thermische en mechanische toestanden ervan in realtime weergeeft. Door middel van simulatie kunnen potentiële storingsmodi weken van tevoren worden voorspeld, waardoor vervanging op het optimale tijdsbestek mogelijk is, waardoor werkelijk ‘nul ongeplande downtime’ wordt bereikt.

Conclusie

Als een ‘klein maar cruciaal’ onderdeel van slimme netwerken zijn relais geëvolueerd van eenvoudige elektromechanische schakelaars naar multifunctionele intelligente terminals die detectie, communicatie, besturing en berekening integreren. Ze spelen een onvervangbare rol bij het verbeteren van de efficiëntie van het energiegebruik, het vergroten van de leveringsbetrouwbaarheid en het waarborgen van de systeemveiligheid. Geconfronteerd met toekomstige netwerken met een hoge penetratie van hernieuwbare energiebronnen, een hoog elektronisch vermogen en een hoge digitalisering, zullen relais blijven evolueren in de richting van slimmer, sneller, flexibeler en betrouwbaarder. Technologische innovatie, gekoppeld aan standaardisatie-inspanningen, zal de relaisindustrie er gezamenlijk toe aanzetten een solide onderliggende steun te bieden aan de mondiale doelstellingen op het gebied van koolstofneutraliteit.
