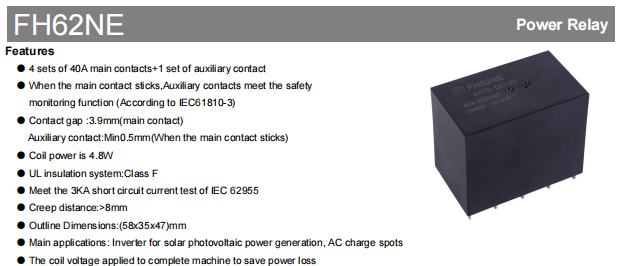

FH62NE Nieuw energierelais｜40A 4-polige hoofdcontacten + veiligheidsbewaking hulpcontact, ontworpen voor PV-omvormers en EV-laadstations

Omdat fotovoltaïsche systemen, EV-laadstations en industriële besturingsapparatuur steeds hogere eisen stellen aan elektrische veiligheid en energie-efficiëntie, relais moeten niet alleen betrouwbare schakelprestaties leveren, maar ook veiligheidsbewaking, werking bij laag energieverbruik en stabiliteit op lange termijn. De FH62NE-serie nieuw energierelais van Fanhar Electronics combineert hoge belastbaarheid, intelligente veiligheidsmonitoring, energiebesparende werking en ontwerp met lange levensduur in één oplossing, en biedt een zeer betrouwbare stroomschakeloplossing voor toepassingen met strenge eisen op het gebied van elektrische prestaties, systeemveiligheid en aanpassingsvermogen aan de omgeving.

4 sets van 40A hoofdcontacten 1 hulpcontact – hoge stroomsterkte en veiligheidsbewaking in één

De FH62NE beschikt over 4 sets van 40A hoofdcontacten en 1 hulpcontact:

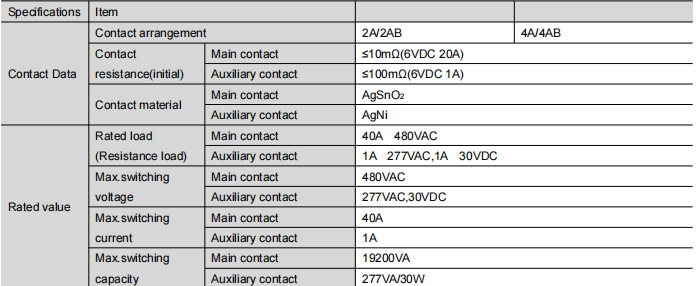

Belangrijkste contacten : 4 normaal open contacten van vorm A (4A/4AB), met AgSnO₂-materiaal (zilvertinoxide), nominaal 40 A bij 480 VAC (resistief), maximaal schakelvermogen 19.200 VA, initiële contactweerstand ≤10 mΩ.

Hulpcontact : 1 Formulier B normaal gesloten contact, met gebruik van AgNi-materiaal (zilvernikkel), nominaal 1A bij 277 VAC / 30 VDC.

Kernveiligheidsfunctie : Bij hoofdcontactlassen als gevolg van een fout kan het hulpcontact nog steeds betrouwbaar openen met een minimale opening van ≥0,5 mm, waardoor een foutsignaal naar het besturingssysteem wordt gestuurd voor realtime veiligheidsbewaking van het hoofdcircuit. Dit voldoet aan de veiligheidsnorm IEC 61810-3. De hoofdcontactafstand bedraagt ​​3,9 mm, wat de veiligheid bij hoogspanningsisolatie garandeert.

Klasse F-ontwerp met hoge isolatie voldoet aan de hoogspanningsvereisten voor nieuwe energietoepassingen

Nieuwe energieapparatuur werkt gedurende langere perioden onder hoogspanning en vereist uitstekende isolatieprestaties. De FH62NE maakt gebruik van een klasse F-isolatiesysteem (155°C) met een kruipafstand van >8 mm, waardoor doorslag en lekkage door hoogspanning effectief wordt voorkomen.

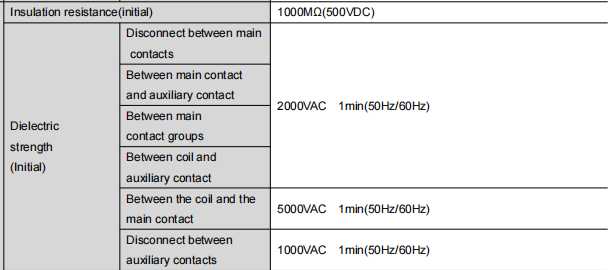

Diëlektrische sterktecapaciteit:

Overspanning: De relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Ontwerp met laag vermogen

De FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

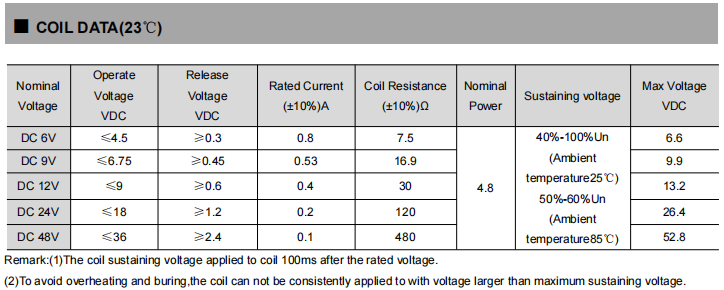

Specificaties spoel (bij 23°C):

Bedrijfstijd: ≤40 ms; Releasetijd: ≤20 ms.

Groot temperatuurbereik en hoge betrouwbaarheid voor veeleisende industriële omgevingen

De FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Uithoudingsvermogen:

• Mechanische levensduur: 1.000.000 schakelingen
• Elektrische levensduur: 30.000 schakelingen (40A/480VAC resistief, AAN/UIT = 1s/9s)

Trillings- en schokbestendigheid:

• Functionele trillingen: 10 Hz – 55 Hz, 1,5 mm amplitude
• Functionele schok: 98 m/s² (10 g)
• Destructieve schok: 980 m/s² (100 g)

Compact formaat voor eenvoudige systeemintegratie

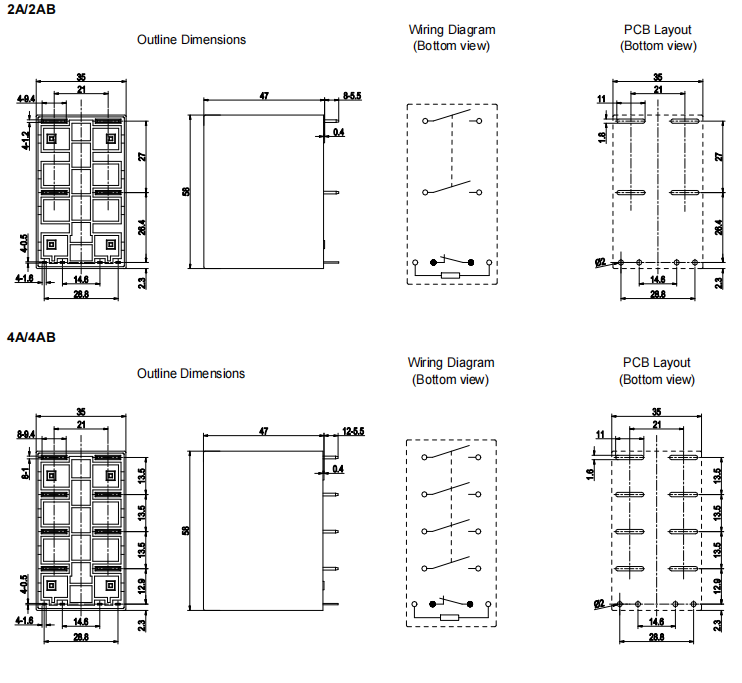

De FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Montage- en soldeeradviezen:

Montage: PCB-montage aanbevolen

Soldeertemperatuur: 260°C ± 5°C

Soldeertijd: 3 – 5 seconden

Tolerantie montageafmetingen (tenzij anders vermeld): ±0,1 mm

Belangrijkste toepassingsscenario's

Met zijn hoge stroomdraagvermogen, onafhankelijke veiligheidsmonitoring en beproefd ontwerp wordt de FH62NE veel gebruikt in:

Fotovoltaïsche omvormers voor zonne-energie : Voor het schakelen en isoleren van belastingen aan de DC-ingangs- of AC-uitgangszijde. De hoge spanningsbestendigheid, de hoge stroomcapaciteit en de immuniteit tegen piekspanningen kunnen effectief omgaan met spanningsschommelingen en schakeltransiënten die vaak voorkomen in PV-systemen.

AC EV-laadstations : Als de belangrijkste schakelcomponent in laadcontrolecircuits transporteren de hoofdcontacten veilig laadstroom, terwijl het hulpcontact een extra veiligheidslaag biedt.

Veiligheidskritische systemen die statusfeedback vereisen : Het hulpcontact levert diagnostische informatie over de status van het hoofdcontact en voldoet daarmee aan de behoeften van toepassingen met strenge veiligheidseisen.
