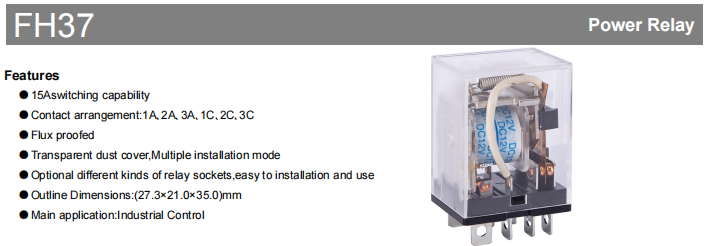

De FH37 relais is een zeer betrouwbare besturingscomponent die voornamelijk is gebouwd voor zware industriële situaties. Het integreert een hoog schakelvermogen tot 15A, flexibele contactconfiguraties, een robuuste mechanische structuur en handige installatiefuncties. Het product heeft een fluxbestendig ontwerp en wordt geleverd met een transparante stofkap, ondersteunt meerdere installatiemodi en is compatibel met verschillende relaisvoeten. Het streeft ernaar een betrouwbare, duurzame en gemakkelijk te onderhouden oplossing voor lastregeling voor industriële automatiseringssystemen te bieden. Deze specificatie biedt een uitgebreid overzicht van de technische kenmerken en prestatieparameters om uw selectie en toepassing te ondersteunen.
Kernproducteigenschappen
De main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.
De design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.
Gedetailleerde technische specificaties

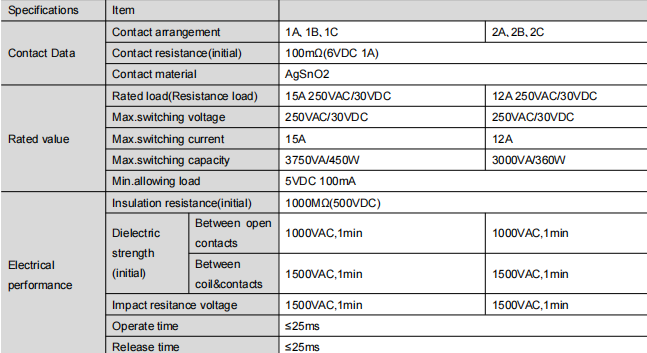

Elektrische prestaties
Contactconfiguraties: beschikbaar in vormen zoals 1A, 1B, 1C, enz.
Initiële contactweerstand: ≤ 100 mΩ (gemeten bij 6 VDC, 1 A).
Nominale belasting: 15A @ 250VAC / 30VDC (ohmse belasting).
Maximale schakelspanning: 250VAC / 30VDC.
Maximale schakelstroom: 15A.
Isolatieweerstand: ≥ 1000MΩ (bij 500VDC).
Diëlektrische sterkte:
Tussen open contacten: 1000VAC gedurende 1 minuut.
Tussen spoel en contacten: 1500VAC gedurende 1 minuut.
Schakelsnelheid: gebruikstijd ≤ 25 ms, releasetijd ≤ 25 ms.
Elektrische levensduur: 100.000 schakelingen bij nominale ohmse belasting (15A, 250VAC/30VDC), met een AAN/UIT-cyclus van 1s/9s bij kamertemperatuur.

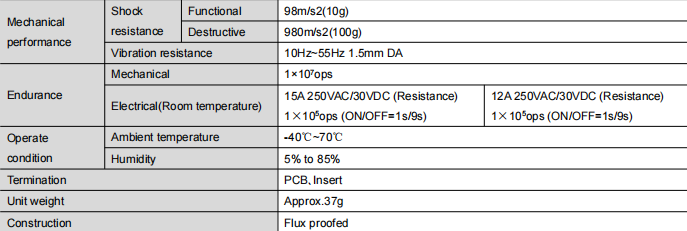

Mechanische en milieuprestaties
Mechanische levensduur: tot 10.000.000 handelingen.
Schokbestendigheid:
Functioneel: 98 m/s² (10 g).
Destructief: 980 m/s² (100 g).
Trillingsbestendigheid: 10 Hz–55 Hz, 1,5 mm DA.
Bedrijfstemperatuur: -40℃ tot 70℃.
Bedrijfsvochtigheid: 5% tot 85% RH (niet-condenserend).
Fysieke kenmerken
Terminaltype: PCB-invoegstijl.
Gewicht: Ca. 37 gram.
Constructie: Fluxbestendig, afgedicht ontwerp.
Installatie- en maatinformatie

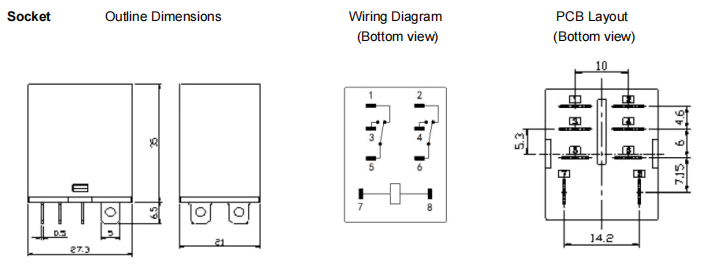

Voor gedetailleerde montagegatposities en lay-outafmetingen verwijzen wij u naar de producttekeningen (referentie-index: [38, 113, 925, 346]).
Tolerantie Opmerkingen:
Overzicht maattoleranties:
≤ 1 mm: ±0,2 mm
1 mm en <5 mm: ±0,3 mm
≥5mm: ±0,5mm
Toleranties printplaatlay-out (tenzij gespecificeerd): ±0,1 mm
Samenvatting
De FH37 series relay stands as a reliable foundation for industriële controle toepassingen, dankzij het hoge schakelvermogen, de uitzonderlijke mechanische en elektrische levensduur, de sterke milieubestendigheid en het gebruikersgerichte installatieontwerp. Het voldoet niet alleen aan de strenge eisen van een betrouwbare werking in zware omgevingen, maar verbetert ook de onderhoudbaarheid van het systeem dankzij de transparante en modulaire architectuur. Wanneer u voor de FH37 kiest, krijgt u een fundamenteel onderdeel voor uw besturingssysteem dat lang meegaat en stabiel is.
