W12T 40A Vermogensrelais | PCB-relais voor EV-opladen, fotovoltaïsche systemen en nieuwe energietoepassingen

Naarmate duurzame energiesystemen, elektrische voertuigen en technologieën voor energieopslag zich blijven ontwikkelen, vereisen energiecontrolesystemen relais met een hoger schakelvermogen, superieure isolatieprestaties en operationele betrouwbaarheid op de lange termijn. Ontwikkeld om aan deze vereisten te voldoen, is de Fanhar W12T 40A vermogensrelais is speciaal ontworpen voor elektrische voertuigen, laadpalen en fotovoltaïsche (PV) hernieuwbare energiesystemen.

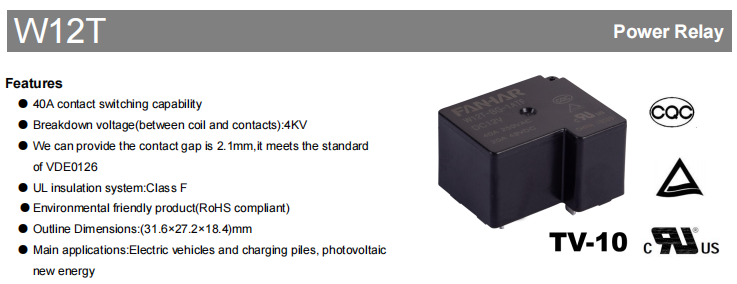

De W12T beschikt over een 40A contactschakelmogelijkheid , een maximale diëlektrische weerstandsspanning van 4000VAC tussen spoel en contacten en een optionele contactopening van ≥2,1 mm . Terwijl het zorgt voor schakelprestaties bij hoge belasting, voldoet het ook aan de eisen voor elektrische isolatie en veiligheid in nieuwe energieapparatuur.

Met een compact PCB-gemonteerd ontwerp dat alleen meet 31,6×27,2×18,4 mm is de W12T verkrijgbaar in een breed scala aan spoelspanningsopties 5V tot 110VDC . De serie biedt zowel het standaardtype (900 mW spoelvermogen) als het BG-type (1400 mW spoelvermogen). Het relais heeft verkregen UL/cUL, TÜV en CQC certificeringen, ter ondersteuning van het gebruik ervan in diverse markten over de hele wereld.

40A hoogstroomschakelvermogen voor apparatuur met hoog vermogen

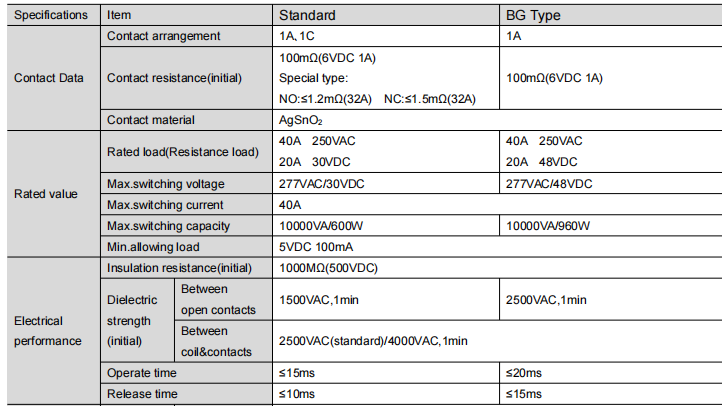

Nieuwe energieapparatuur zoals EV-laadpalen en PV-omvormers vereisen relais met een aanzienlijke stroomdraagcapaciteit. De W12T heeft een nominale stuurbelasting van 40A 250VAC met een maximaal schakelvermogen van 10.000VA.

Voor DC-belastingen ondersteunt het standaardtype 20A 30VDC, terwijl het BG-type 20A 48VDC ondersteunt. Bovendien zijn er speciale typen met lage contactweerstand verkrijgbaar met NO≤1,2mΩ (32A) en NC≤1,5mΩ (32A). De minimaal toegestane belasting is 5 VDC 100 mA, waardoor een breed scala aan toepassingen mogelijk is, van het schakelen van kleine signalen tot belastingregeling met hoog vermogen.

Ontwerp met hoge isolatie voor verbeterde systeemveiligheid

Elektrische isolatie is een cruciale vereiste voor apparatuur voor hernieuwbare energie die onder hoogspanningsomstandigheden werkt. De W12T biedt uitstekende elektrische isolatiemogelijkheden:

Maximale diëlektrische weerstandsspanning tussen spoel en contacten: 4000VAC

Diëlektrische weerstandsspanning tussen open contacten (BG-type): 2500VAC

Initiële isolatieweerstand: 1000MΩ (bij 500VDC)

UL Klasse F-isolatiesysteem: Superieure isolatieprestaties dragen bij aan verbeterde operationele veiligheid en betrouwbaarheid, waardoor hoogspanningsdoorslag en lekkagerisico's effectief worden voorkomen.

Hoogwaardig AgSnO₂-contactmateriaal voor langere levensduur

De W12T-serie gebruikt AgSnO₂ (zilvertinoxide) als contactmateriaal. AgSnO₂ vertoont een uitstekende weerstand tegen boogerosie, een lage en stabiele contactweerstand, een goede thermische geleidbaarheid en uitstekende anti-lasprestaties. Het vermindert effectief boogvorming en verlengt de levensduur van het relais, waardoor stabiele elektrische prestaties behouden blijven, zelfs bij frequent schakelende toepassingen met hoge belasting.

Betrouwbare prestaties in veeleisende industriële omgevingen

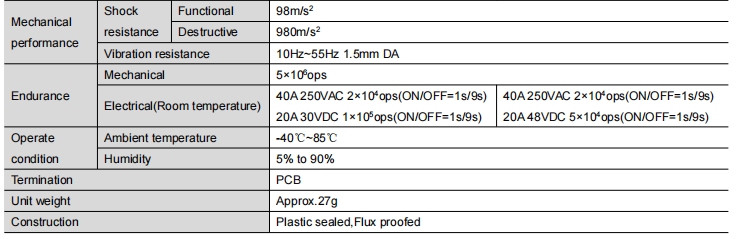

Naast de elektrische prestaties is de W12T ontworpen om betrouwbaarheid op lange termijn te leveren onder veeleisende bedrijfsomstandigheden. Het relais werkt over een breed omgevingstemperatuurbereik van -40°C tot 85°C, waardoor het geschikt is voor duurzame energiesystemen en industriële apparatuur die in diverse klimaten wordt ingezet.

Het relais biedt een mechanische levensduur van maximaal 5.000.000 schakelingen en een elektrische levensduur van 20.000 schakelingen onder 40A 250VAC resistieve belasting, 100.000 schakelingen onder 20A 30VDC (standaardtype) en 50.000 schakelingen onder 20A 48VDC (BG-type).

De werkingstijd is ≤15 ms (standaard) / ≤20 ms (BG), en de releasetijd is ≤10 ms (standaard) / ≤15 ms (BG). Het relais is ook ontworpen om trillingen en mechanische schokken te weerstaan ​​die vaak voorkomen in industriële toepassingen.

Meerdere spoelspanningsopties voor flexibel systeemontwerp

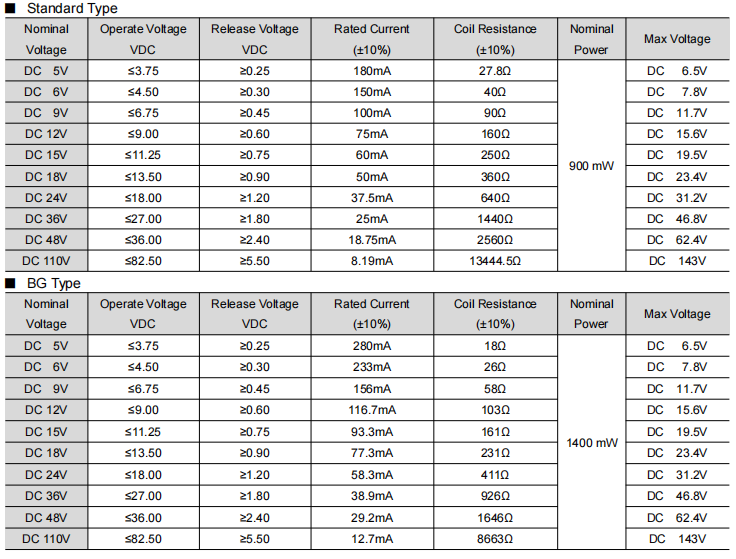

Verschillende besturingssystemen vereisen verschillende spoelspanningsconfiguraties. Om de systeemintegratie te vereenvoudigen, is de W12T verkrijgbaar met meerdere DC-spoelspanningsopties, waaronder 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Het nominale vermogen van de spoel van het standaardtype is 900 mW, terwijl het BG-type 1400 mW is. Het gestandaardiseerde spoelontwerp verbetert niet alleen de compatibiliteit met verschillende stuurcircuits, maar vereenvoudigt ook de productontwikkeling voor fabrikanten die meerdere spanningsplatforms gebruiken.

Compact PCB-gemonteerd ontwerp voor eenvoudige apparatuurintegratie

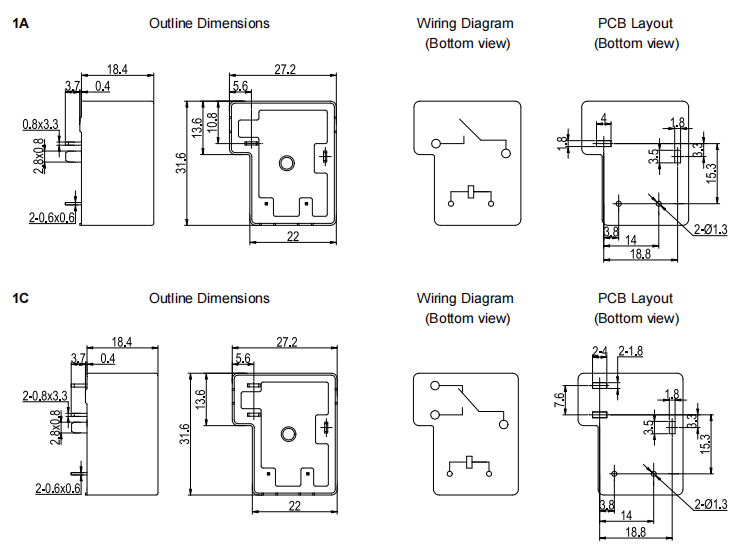

De W12T beschikt over een compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

In schone omgevingen (vrij van H₂S, SO₂, NO₂ en stof) wordt het Flux-bestendige type aanbevolen. In onreine omgevingen die deze verontreinigende stoffen bevatten, wordt het met plastic afgesloten type aanbevolen. Deze ontwerpoverweging verlengt effectief de levensduur van het relais in verschillende industriële omgevingen.

Typische toepassingen

De W12T is ontworpen voor schakeltoepassingen met hoge stroomsterkte en wordt veel gebruikt in duurzame energie- en elektrische voertuigsystemen waar betrouwbare schakelprestaties en een hoog isolatievermogen vereist zijn:

• Elektrische voertuigen (EV)
• Oplaadpalen voor nieuwe energievoertuigen
• Fotovoltaïsche (PV) apparatuur voor hernieuwbare energie

Binnen deze systemen wordt het relais vaak gebruikt voor vermogensregeling, hoofdcircuitschakeling en veiligheidsisolatie, waardoor de systeembetrouwbaarheid en operationele veiligheid worden verbeterd.

Standaardtype of BG-type selecteren

De W12T wordt aangeboden in het standaardtype en het BG-type. De belangrijkste verschillen worden hieronder samengevat:

Voor algemene industriële besturing en standaard vermogensschakeltoepassingen voldoet het standaardtype aan de meeste eisen. Voor fotovoltaïsche systemen, toepassingen die grotere contactisolatieafstanden vereisen, of scenario's met hogere gelijkspanning, wordt het BG-type aanbevolen.
