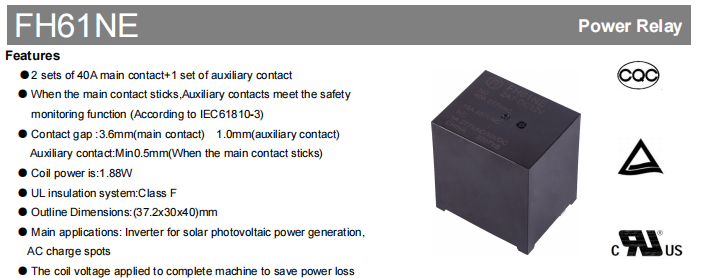

Terwijl fotovoltaïsche energieopwekking, energieopslagsystemen en oplaadfaciliteiten voor elektrische voertuigen zich blijven ontwikkelen in de richting van een hoger vermogen en grotere efficiëntie, relais zullen naar verwachting niet alleen betrouwbare schakelmogelijkheden bij hoge stromen bieden, maar ook veiligheidsmonitoring, een laag energieverbruik en operationele stabiliteit op de lange termijn. Om aan de toepassingsvereisten van nieuwe energieapparatuur te voldoen, heeft Fanhar Electronics het FH61NE-serie nieuwe energie-magnetische vergrendelingsrelais geïntroduceerd. Het product beschikt over een contactconfiguratie van 2 sets 40A hoofdcontacten en 1 set hulpcontacten. Wanneer het hoofdcontact blijft hangen, levert het hulpcontact een feedbacksignaal voor veiligheidsbewaking, dat voldoet aan de vereisten van IEC 61810-3 voor veiligheidsbewakingsfuncties. Het relais heeft een magnetisch vergrendelingsontwerp met laag vermogen en een spoelstroomverbruik van slechts 1,88 W. Gecombineerd met een klasse F-isolatiesysteem en een compacte mechanische structuur, voldoet het aan de uitgebreide eisen van nieuwe energietoepassingen zoals PV-omvormers voor zonne-energie, AC-laadstations en EV-laadapparatuur voor energiezuinige werking en betrouwbaarheid op lange termijn. De FH61NE-serie heeft dit behaald UL/cUL, TUV , en CQC veiligheidscertificeringen en wordt veel gebruikt in toepassingen voor nieuwe energie-energieapparatuur.
40A hoge stroomschakelmogelijkheid voor stroomregeling van nieuwe energieapparatuur

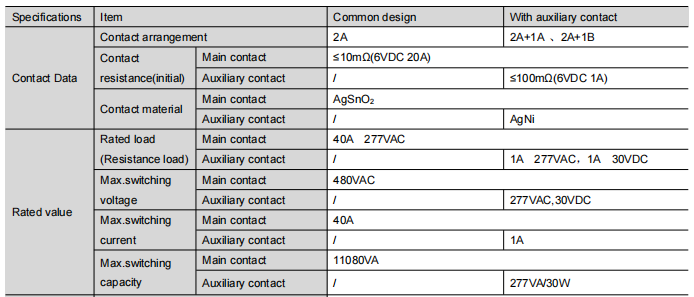

Nieuwe energieapparatuur stelt hoge eisen aan het vermogen om relaisstroom te schakelen. De FH61NE beschikt over twee sets hoofdcontacten van 40 A, ter ondersteuning van belastingcontrole bij hoge stroomsterkte in nieuwe energieapparatuur. De hoofdcontacten maken gebruik van AgSnO₂-contactmateriaal, dat uitstekende anti-las- en geleidende eigenschappen biedt om te voldoen aan de contactbetrouwbaarheidseisen van stroomschakeltoepassingen in nieuwe energieapparatuur. De belangrijkste specificaties zijn als volgt:
Dankzij deze elektrische parameters kan de FH61NE op betrouwbare wijze circuitschakel- en besturingsfuncties uitvoeren in PV-omvormers en AC-laadstations.
Extra contactveiligheidsbewakingsontwerp voor verbeterde systeemveiligheid
Nieuwe energieapparatuur stelt strenge eisen aan de operationele veiligheid. De FH61NE biedt hulpcontactopties om aan de behoeften op het gebied van veiligheidsbewaking te voldoen. Beschikbare configuraties zijn onder meer:
2A 1A : Twee normaal open hoofdcontacten, één normaal open hulpcontact
2A 1B : Twee normaal open hoofdcontacten, één normaal gesloten hulpcontact
Wanneer het hoofdcontact blijft hangen, geeft het hulpcontact feedbacksignalen voor de bewaking van de systeemstatus.
Magnetische vergrendelingsstructuur met laag vermogen voor energie-efficiënte werking van nieuwe energieapparatuur
De FH61NE maakt gebruik van een magnetische vergrendelingsrelaisstructuur met de volgende voordelen:

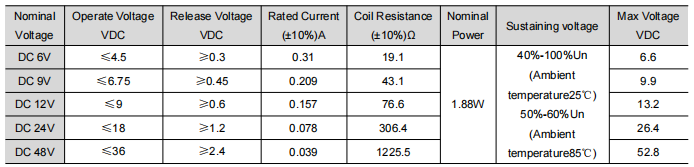

Stroomverbruik spoel: 1,88 W
Onderhoudsspanningsbereik : 40%~100% Un (omgevingstemperatuur 25℃); 50%~60% Un (omgevingstemperatuur 85℃)
Maximale ondersteunende spanning : Raadpleeg de spoelgegevenstabel
Het magnetische vergrendelingsontwerp vermindert het continue energieverbruik aanzienlijk tijdens de relaishoudstatus. Door de spoelonderhoudsspanning op de volledige machine aan te leggen, wordt effectief vermogensverlies bespaard, waardoor deze beter geschikt is voor de energie-efficiënte bedrijfsvereisten van nieuwe energieapparatuur.
Ontwerp met hoge isolatie en betrouwbare prestaties voor complexe bedrijfsomgevingen
De FH61NE heeft een ontwerp met hoge isolatie en een compacte constructie, waarbij elektrische veiligheid en mechanische betrouwbaarheid in balans zijn:
Meerdere spoelspanningsopties voor flexibel systeemontwerp
Verschillende besturingssystemen vereisen verschillende spoelspanningsconfiguraties. Om de systeemintegratie te vereenvoudigen, is de FH61NE-serie verkrijgbaar met meerdere DC-spoelspanningsopties, waaronder 6VDC , 9VDC , 12VDC , 24VDC en 48VDC .
Elke spoeloptie is ontworpen met een nominaal energieverbruik van 3,2 W, waardoor ingenieurs de meest geschikte stuurspanning kunnen selecteren zonder het relaisplatform te hoeven wijzigen. Het gestandaardiseerde spoelontwerp verbetert niet alleen de compatibiliteit met verschillende stuurcircuits, maar vereenvoudigt ook de productontwikkeling voor fabrikanten die meerdere spanningsplatforms gebruiken.
Compact platformontwerp voor eenvoudigere productupgrades
De FH61NE-serie biedt een uniform platformontwerp voor verschillende contactconfiguraties en spoelspanningsopties, waardoor fabrikanten een flexibele basis krijgen voor het ontwikkelen van diverse nieuwe energieapparatuurtoepassingen.

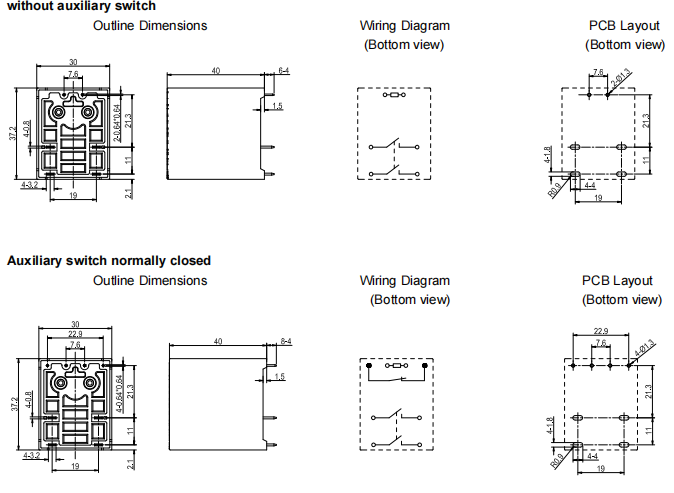

Alle configuraties delen identieke externe afmetingen van 37,2×30×40 mm, samen met dezelfde PCB-indeling, montagevoetafdruk, isolatieprestaties en mechanische constructie. Het belangrijkste onderscheid tussen configuraties is de contactopstelling (2A, 2A 1A of 2A 1B), waardoor ontwerpers de juiste bewakingsfunctie kunnen selecteren zonder het PCB-ontwerp te wijzigen.
Met dit gemeenschappelijke platform kunnen fabrikanten van apparatuur eenvoudig hulpcontactbewaking (voor veiligheidsfeedback wanneer het hoofdcontact blijft hangen) in hun ontwerpen opnemen zonder de mechanische installatie of de printplaatindeling te wijzigen. Als gevolg hiervan kunnen ontwikkelingscycli worden verkort, de engineeringkosten verlaagd en de productstandaardisatie verbeterd.
Voor fabrikanten die op zoek zijn naar schaalbare oplossingen voor zonne-energie-omvormers, AC-laadstations en EV-laadapparatuur, biedt de FH61NE-serie een efficiënt en praktisch platform.

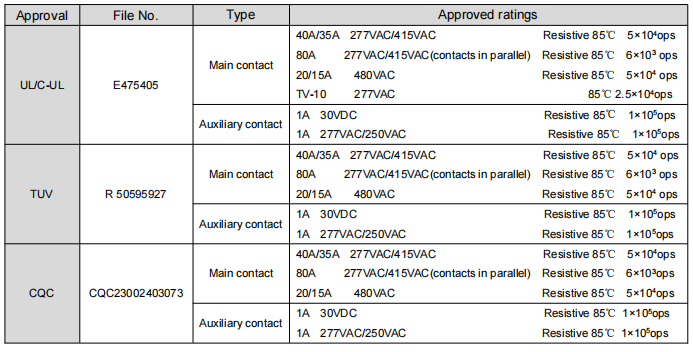

Veiligheidsgoedkeuringen
De FH61NE heeft verkregen UL/cUL, TUV , en CQC veiligheidscertificeringen. Het product voldoet ook aan de EU RoHS/REACH-milieurichtlijnen. Fanhar Electronics heeft dit bereikt ISO9001 , ISO14001 , en ISO45001 internationale managementsysteemcertificeringen, bezit meer dan 40 nationale patenten en is erkend als een nationale hightech onderneming en een R&D-centrum op provinciaal niveau.
Typische toepassingen
De FH61NE wordt voornamelijk gebruikt in de volgende nieuwe energiesectoren:
In deze toepassingen voert het relais voornamelijk vermogensschakelfuncties en statusbewakingsfuncties uit, waardoor stabiele en betrouwbare stroomregeloplossingen voor het systeem worden geboden.
Veelgestelde vragen
Vraag 1: Welk type relais is de FH61NE?
De FH61NE is een nieuw magnetisch vergrendelingsrelais ontwikkeld door Zhejiang Fanhar Electronics Co., Ltd., voornamelijk gebruikt in PV-omvormers en AC-laadstations.
Vraag 2: Wat is de maximale stroomsterkte van de FH61NE?
De nominale belasting van het FH61NE-hoofdcontact is 40A 277VAC (ohmse belasting), met een maximale schakelstroom van 40A.
Vraag 3: Ondersteunt de FH61NE hulpcontacten?
Ja. De FH61NE biedt versies van 2A 1A (normaal open hulpcontact) en 2A 1B (normaal gesloten hulpcontact). Wanneer het hoofdcontact blijft hangen, levert het hulpcontact feedbacksignalen voor systeemstatusbewaking, waarmee wordt voldaan aan de IEC 61810-3-vereisten voor veiligheidsbewakingsfuncties.
Vraag 4: Wat is het bedrijfstemperatuurbereik van de FH61NE?
Het bedrijfstemperatuurbereik bedraagt -40℃ ~ 85℃, waardoor het geschikt is voor verschillende regio's en complexe industriële omgevingen.
Voor toepassingen die een hogere stroomcapaciteit vereisen, is de FH66NE160 de aanbevolen keuze. Voor systemen die zijn ontworpen rond een stroomsterkte van 100A biedt de FH66NE100 de passende oplossing.

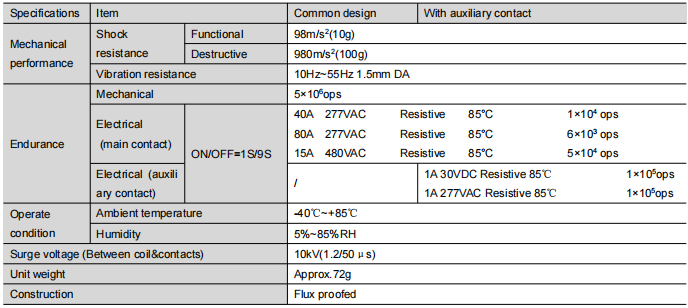

Vraag 5: Wat zijn de mechanische en elektrische levensduur van de FH61NE?
Mechanische levensduur: 5×10⁶ schakelingen
Elektrische levensduur (hoofdcontact): 1 x 10⁵ schakelingen bij 40 A, 277 VAC resistieve belasting (85 ℃)
Elektrische levensduur (hulpcontact): 1×10⁵ schakelingen bij 1A 30VDC/277VAC resistieve belasting (85℃)
