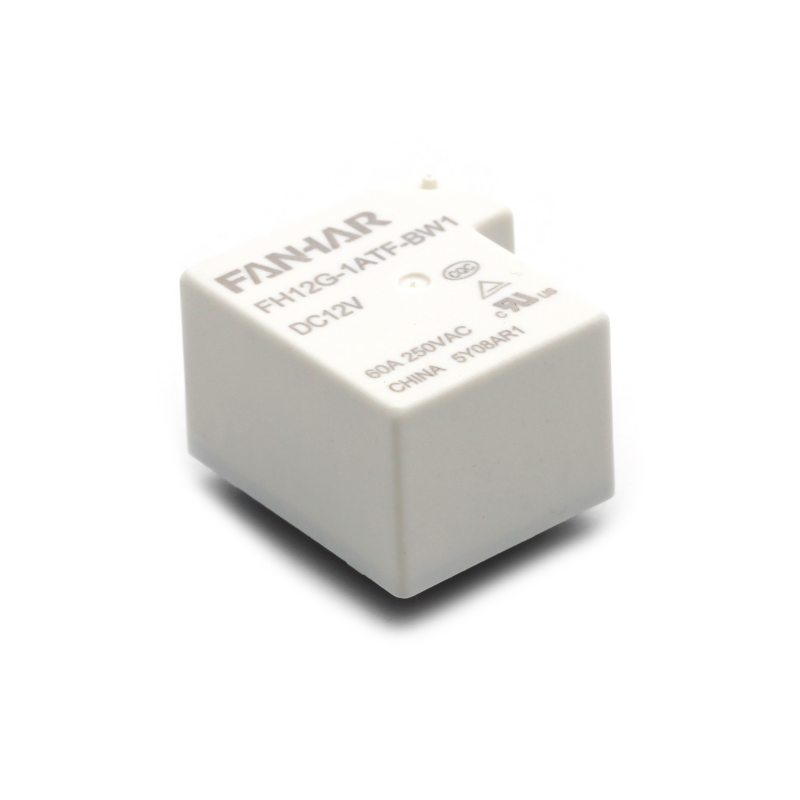

FH12G 60A Nieuw energierelais UL TUV CQC-compatibel

Specificaties

Artikel

Contactgegevens

Contactregeling

1A

Contactweerstand (standaard)

≤20mΩ (6VDC 20A)

Contactmateriaal

AgSnO ₂

Nominale waarde

Nominale belasting (weerstandsbelasting)

NR:32A/35A/43A/50A/60A   250VAC

Max. schakelspanning

277VAC

Max. schakelstroom

60A

Maximaal schakelvermogen

12500VA

Minimale belasting

5 VDC 100 mA

Elektrisch

prestatie

Isolatieweerstand (oorspronkelijk)

1000MΩ(500VDC)

Diëlektrische sterkte (initieel)

Tussen open contacten

2500 V AC, 1 min (standaardtype)

1500VAC, 1min (gevoelig type)

Tussen spoel en contacten

2500VAC, 1min

Bedien tijd

≤15ms

Tijd vrijgeven

≤10 ms

Mechanisch

prestatie

Schokbestendigheid

Functioneel

98m/sec ² (10g)

Destructief

980 m/sec ² (100g)

Trillingsbestendigheid

10 Hz~55 Hz 1,5 mm da

Uithoudingsvermogen

Mechanisch

1× 10 ⁶ ops

Elektrisch(Room temperature)

Standaardtype:
35/32A  277/250VAC           3×10 ⁴ ops(AAN/UIT=1s/9s)
50/43A  277/250VAC           3×10 ⁴ ops(AAN/UIT=1s/9s)
Aansluiting 20A met 43A/50A/60A onderbreking
20A 250/277VAC                  3×10 ⁴ ops(AAN/UIT=1s/9s)
60A 277/250VAC
Gevoelig type:
35/32A  277/250VAC           3×10 ⁴ ops(AAN/UIT=1s/9s)
50/43A  277/250VAC           1×10 ⁴ ops(AAN/UIT=1s/9s)
Aansluiten van 20A met 43A/50A /60A onderbreking
20A 250/277VAC                  1×10 ⁴ ops(AAN/UIT=1s/9s)

Bedienen

voorwaarde

Omgevingstemperatuur

-40℃~85℃

Vochtigheid

5% tot 85%

Beëindiging

PCB

Gewicht per eenheid

Ongeveer 38 g
