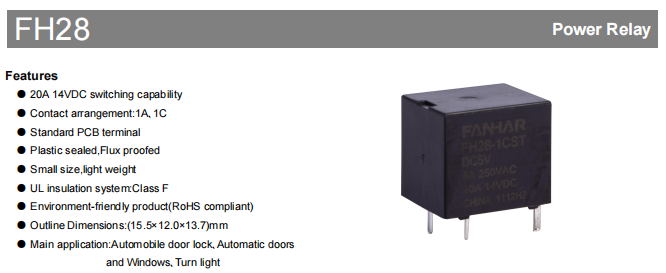

FH28-relais: hoogwaardige auto-elektronica en automatiseringsoplossingen

Het FH28-relais is een krachtig, op een PCB gemonteerd relais vervaardigd door Zhejiang Fanhar Electronics Co., Ltd., bedoeld voor auto-elektronica en automatiseringscontrolesystemen.  Dit relais heeft een met plastic afgedichte constructie, heeft een schakelvermogen van 20A bij 14VDC, heeft compacte afmetingen van 15,5 x 12,0 x 13,7 mm, weegt ongeveer 6 gram en voldoet aan de RoHS-milieuvoorschriften.

Uitstekende elektrische prestaties

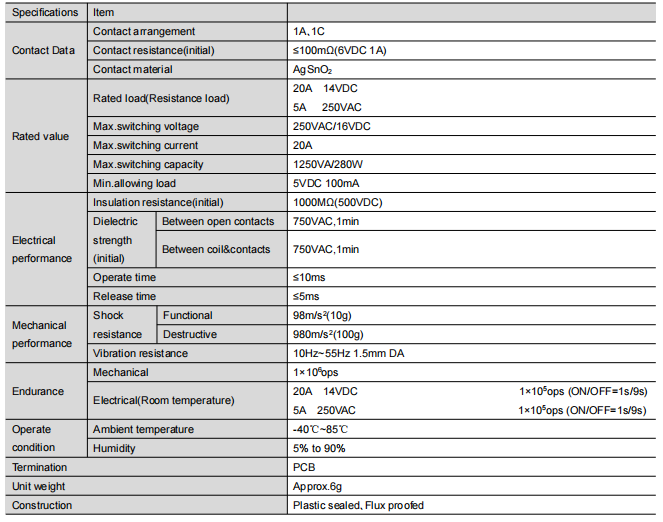

Contactkenmerken

Er worden speciale gelegeerde contactmaterialen gebruikt en de initiële contactweerstand wordt strikt gecontroleerd binnen 100 mΩ (testconditie 6VDC 1A).

De lage contactweerstand zorgt ervoor dat signaaloverdrachtsverlies tot een minimum wordt beperkt, vooral geschikt voor precisiebesturingssystemen.

Het contactoppervlak is speciaal behandeld om vonkoverslag effectief te voorkomen en de levensduur te verlengen.

Laadvermogen

Ontwerp met dubbele classificatie: 20A/14V DC en 5A/250V AC.

Maximaal schakelvermogen tot 1250VA/280W om te voldoen aan de meeste vereisten voor auto-elektronica.

Minimaal toegestane belasting zo laag als 5VDC/100mA, aangepast aan scenario's voor het schakelen van kleine signalen.

Isolatiekenmerken

Initiële isolatieweerstand tot 1000MΩ (500VDC testspanning)

De onderlinge contactspanning is bestand tegen 750VAC gedurende 1 minuut zonder storing

Isolatieklasse UL klasse F om veiligheid en betrouwbaarheid in omgevingen met hoge temperaturen te garanderen.

Reactiesnelheid

Snelle responstijd van ≤ 10 ms voor zuigtijd en ≤ 5 ms voor vrijgavetijd.

Bijzonder geschikt voor moderne elektronische systemen in de automobielsector die hoogfrequent schakelen vereisen.

Geoptimaliseerd elektromagnetisch systeemontwerp zorgt voor een consistente werking

Robuuste en betrouwbare mechanische structuur

Het mechanische ontwerp van het product weerspiegelt technische wijsheid:

Compact pakket met afmetingen van 15,5 x 12,0 x 13,7 mm en gewichtscontrole van 6 g, geschikt voor toepassingen met beperkte ruimte

Uitstekende trillingsbestendigheid, bestand tegen schokken van 980 m/s² (10 g), aanpassing aan trillingsomgevingen zoals auto's

Stabiele prestaties in trillingsomgevingen, betrouwbaar werkend in het frequentiebereik van 10 Hz ~ 55 Hz met een amplitude van 1,5 mm.

Het kunststofafdichtingsproces voorkomt effectief het binnendringen van flux en verbetert de betrouwbaarheid van het product op lange termijn.

Breed scala aan toepassingsscenario's

FH28-relais tonen hun waarde op veel gebieden:

Elektronische systemen voor auto's, ideaal voor deurslotbediening, richtingaanwijzersysteem, elektrisch bedienbare ramen.

Op het gebied van industriële automatisering is het geschikt voor automatische deurbediening, veiligheidsvergrendeling en andere sleutelposities.

Op het gebied van huishoudelijke apparaten zorgt het voor betrouwbaar schakelen voor smart home-besturing en automatische gordijnsystemen.

Op het gebied van instrumentatie speelt het een belangrijke rol als kerncomponent van de signaalschakelmodule.

Professionele selectiebegeleiding

Selectiepunten voor verschillende toepassingsscenario's:

Contactconfiguratie: 1A (normaal open) is geschikt voor eenvoudige schakelcircuits, en 1C (conversie) is geschikt voor scenario's die schakelfuncties vereisen.

Aanpasbaarheid aan de omgeving: Fluxbestendig voor schone omgevingen, kunststof afgedicht voor corrosieve gassen.

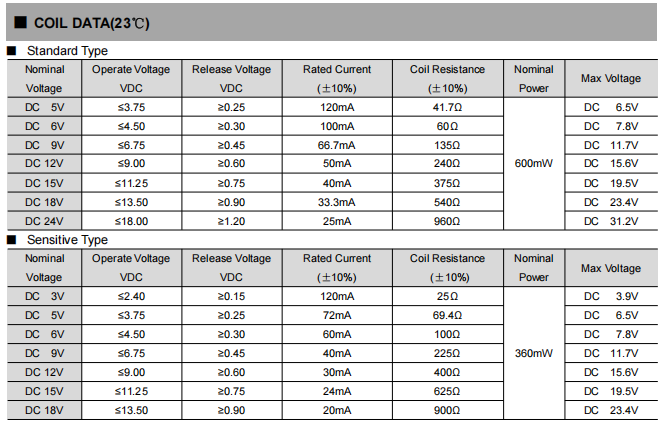

Suggestie voor spanningsaanpassing: standaardspoel is geschikt voor normale spanning, gevoelige spoel (L-type) is meer geschikt voor laagspanningstoepassingen.

Voorzorgsmaatregelen bij installatie: Omgevingen met hoge trillingen vereisen speciale aandacht voor bevestigingsmethoden om betrouwbare verbindingen te garanderen.

Strenge betrouwbaarheidscontrole

Het product heeft strenge tests en verificaties ondergaan:

Levensduurtest: 100.000 schakelingen onder DC14V/20A, meer dan 1 miljoen schakelingen onder AC250V/5A.

Test van aanpassingsvermogen aan de omgeving: -40℃~85℃ temperatuurcyclus, 90%RH warme en vochtige omgeving, langetermijnverificatie

Mechanische betrouwbaarheidstest: 55 Hz trillingen, 10 g impact en andere zware omstandigheden.

Materiaalduurzaamheidstest: het contactmateriaal behoudt ook na langdurig gebruik nog steeds goede contacteigenschappen.

Praktische toepassingssuggesties

Voorzorgsmaatregelen bij technische toepassingen:

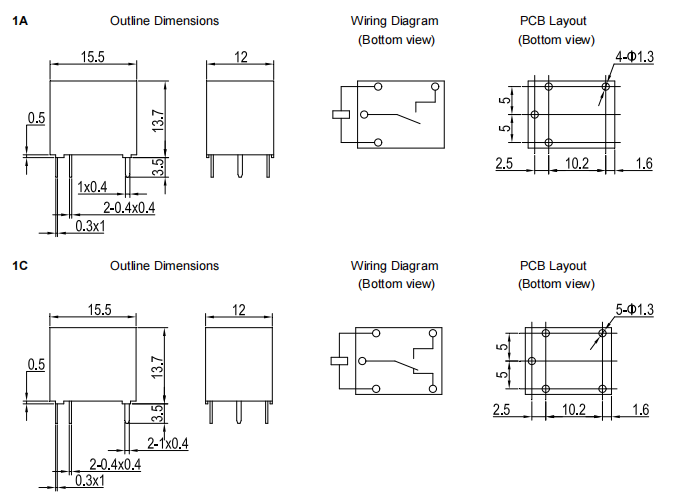

Volg bij het ontwerpen van de printplaat strikt de maattekeningen, waarbij u speciale aandacht besteedt aan de pinafstand van 10,2 mm.

De lay-out moet worden uitgevoerd met voldoende elektrische speling, rekening houdend met de noodzaak van warmteafvoer om plaatselijke oververhitting te voorkomen.

Vermijd het overschrijden van de maximale nominale parameters en vermijd mechanische schokken en vallen.

Regelmatig onderhoud om de contacttoestand te controleren en de werkomgeving schoon te houden.

FH28-relais worden een belangrijke keuze voor auto-elektronica en industriële besturingen vanwege hun professionele prestatieparameters en betrouwbare kwaliteitsprestaties. Door voortdurende innovatie biedt Zhejiang Fanhar Electronics betrouwbare relaisoplossingen op de markt.
