Fanhar W12-relais: krachtige aandrijving voor industriële besturing en fotovoltaïsche omvormers

In de moderne wereld van industriële automatisering en hernieuwbare energie zijn de prestaties van vermogensrelais van cruciaal belang voor de stabiliteit en efficiëntie van apparatuur. Het W12-relais is, met zijn uitstekende prestaties en betrouwbaarheid, de ideale keuze voor industriële besturings- en PV-omvormertoepassingen. Hieronder vindt u een gedetailleerde beschrijving van het W12-relais, waardoor u inzicht krijgt in de kenmerken en voordelen ervan.

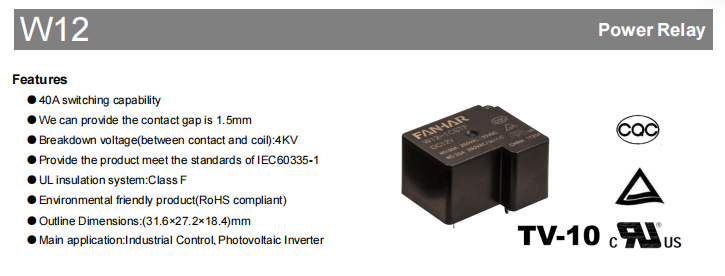

Producteigenschappen

Schakelvermogen van 40 A: Het W12-relais kan stroombelastingen tot 40 A aan en voldoet daarmee aan strenge industriële behoeften.

Hoge doorslagspanning: De 4KV doorslagspanning (tussen contacten en spoel) zorgt voor maximale veiligheid en betrouwbaarheid.

Internationale norm: Het product voldoet aan de IEC60335-1-norm, waardoor de geschiktheid voor de wereldmarkt wordt gegarandeerd.

Milieuvriendelijk ontwerp: RoHS-conform, milieuvriendelijk en milieuvriendelijk.

Compact formaat: De buitenafmetingen bedragen (31,6 x 27,2 x 18,4) mm, waardoor deze eenvoudig in verschillende apparaten te integreren is.

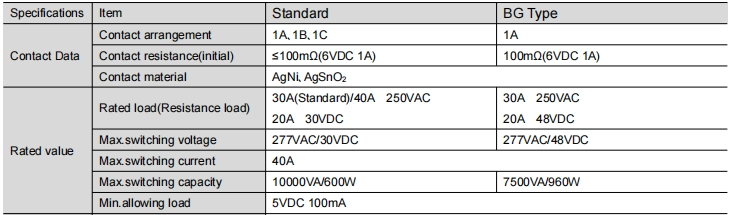

Productparameters

Contactformulier: 1A (een set normaal open), 1B (een set normaal gesloten), 1C (een set conversie), om aan te passen aan verschillende circuitontwerpbehoeften.

De eerste contactweerstand mag niet groter zijn dan 100 mΩ (6VDC 1A) om een ​​efficiënte stroomoverdracht te garanderen.

Contactmateriaal: AgNi en AgSnO2 worden gebruikt voor een hoge geleidbaarheid en uithoudingsvermogen.

Belastbaarheid: Stuurbelasting (resistief) 30A (standaard) / 40A 250VAC, 20A 30VDC maximaal. schakelspanning 277VAC/30VDC,max. schakelstroom 40A, max. schakelvermogen 10000VA/600W.

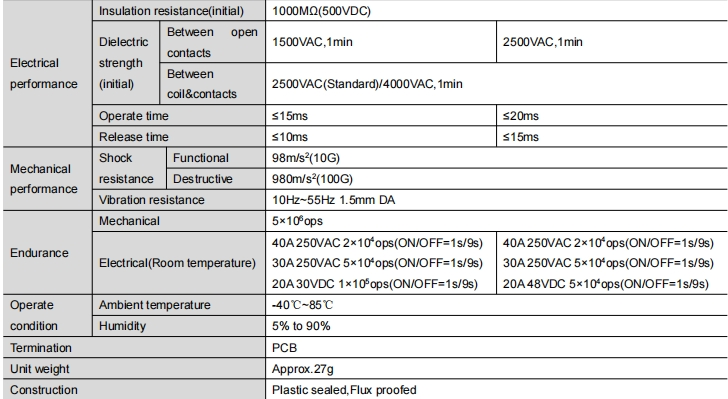

Prestatieoverzicht

Isolatieweerstand: initiële waarde tot 1000MΩ (500VDC), voor een sterke elektrische isolatie.

Diëlektrische weerstandsspanning: 1500VAC tussen ontkoppelcontacten, 1 minuut, 2500VAC (standaard) / 4000VAC tussen contacten en spoel, 1 minuut.

Actietijd: de absorptietijd bedraagt ​​niet meer dan 15 ms, de releasetijd bedraagt ​​niet meer dan 10 ms, wat een snelle respons garandeert.

Mechanische prestaties: bestand tegen een stabiliteit tot 98 m/s²(10G) en een sterkte van 980 m/s²(100G), evenals een trillingstest met dubbele amplitude van 10 Hz~55 Hz 1,5 mm.

Duurzaamheid: Mechanische levensduur tot 5 x 10^6 schakelingen, elektrische levensduur tot 2 x 10^4 schakelingen onder specifieke omstandigheden (AAN/UIT = 1s/9s).

Toepassingsgebieden

Industriële besturing: voor het besturen van motoren en andere mechanische apparatuur op productielijnen om een efficiënte werking van de industriële automatisering te garanderen.

Fotovoltaïsche omvormers: gebruikt in fotovoltaïsche zonne-energiesystemen voor de controle en omzetting van stroom om de efficiëntie van het energieverbruik te verbeteren.

Smart Grid: gebruikt in smart grid-systemen voor de intelligente distributie en het beheer van stroom.

Oplaadstations voor elektrische voertuigen: In oplaadstations voor elektrische voertuigen, gebruikt om de stroom tijdens het laadproces te regelen om de veiligheid en efficiëntie te garanderen.

Automatiseringsapparatuur: in diverse automatiseringsapparatuur voor nauwkeurige regeling van stroom en spanning.

Conclusie

Het W12-relais is de eerste keuze voor industriële besturings- en fotovoltaïsche inverterapparatuur vanwege de uitstekende prestaties en het brede scala aan toepassingen. Of u nu werkt bij extreme temperaturen of in toepassingen die schakelen met hoge stroomsterkte vereisen, de W12 biedt een stabiele en veilige oplossing. Neem vandaag nog contact op met Zhejiang Fanhar Electronics Co., Ltd. voor meer informatie over de W12 en laat ons professionele team u helpen bij het selecteren van het relaismodel dat het beste bij uw toepassing past. Laten we samen op weg gaan naar een efficiëntere en betrouwbaardere toekomst voor industriële automatisering.
