Thuis / Nieuws / Industrie nieuws / FH12 40A voedingsrelais voor industriële besturings-, puntlas- en voedingsapparatuur
De FH12 Vermogensrelais is ontworpen voor schakelen met hoge stroomsterkte in industriële besturingen, puntlasmachines en stroomvoorzieningsapparatuur. Met een maximale schakelstroom van 40A , diëlektrische sterkte van 2500VAC tussen de spoel en de contacten , en een Klasse F UL-isolatiesysteem biedt de FH12 betrouwbare elektrische prestaties voor veeleisende industriële toepassingen. Verkrijgbaar in beide kunststof verzegeld en fluxbestendig constructies, het kan worden geselecteerd op basis van verschillende operationele omgevingen.

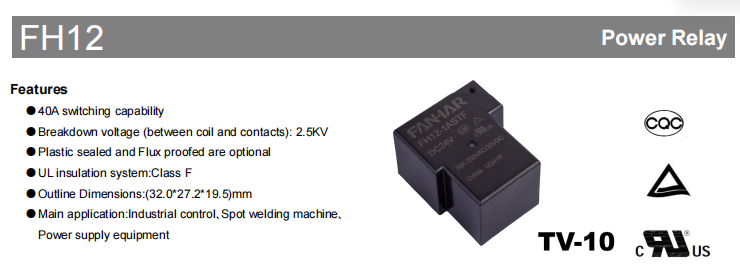

1. Belangrijkste kenmerken van de FH12 Vermogensrelais
40A schakelvermogen
De FH12 supports a maximum switching current of 40A met een maximaal schakelvermogen van 7500VA , waardoor het geschikt is voor toepassingen die betrouwbaar schakelen met hoge stromen vereisen.
Betrouwbare elektrische isolatie
De relay provides an insulation resistance of 1000MΩ (500VDC) en a dielectric strength of 2500VAC tussen de spoel en de contacten , waardoor een veilige elektrische isolatie tijdens bedrijf wordt gehandhaafd.
Meerdere contactconfiguraties
De FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
waardoor gebruikers de juiste configuratie voor verschillende circuitontwerpen kunnen selecteren.
Kunststof afgedichte of fluxbestendige constructie
Er zijn twee constructieopties beschikbaar: fluxbestendig en met kunststof afgedicht.
Volgens de datasheet wordt de fluxbestendige versie aanbevolen voor schone omgevingen, terwijl de met plastic afgedichte versie geschikt is voor omgevingen met stof of corrosieve gassen zoals H₂S, SO₂ en NO₂.
Klasse F isolatiesysteem
De FH12 complies with the UL Klasse F isolatiesysteem , die voldoet aan de internationale isolatievereisten voor industriële elektrische apparatuur.

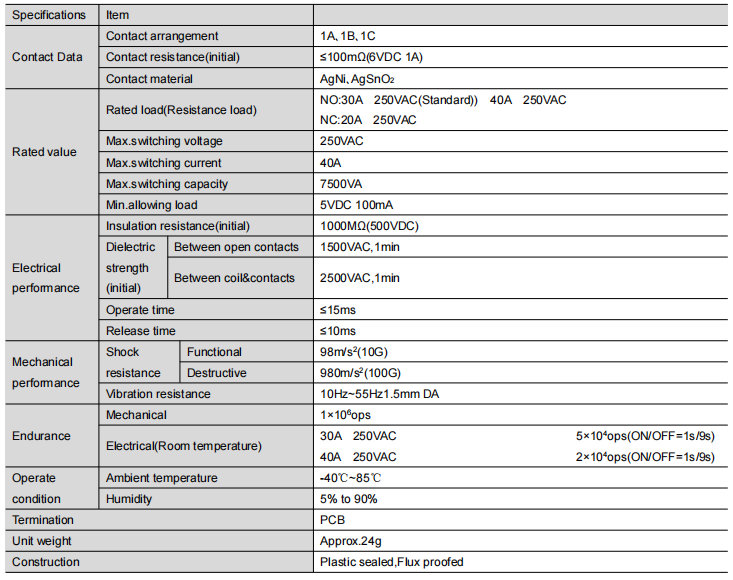

2. Technische specificaties
3. Prestaties
De FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Elektrische prestaties
- Isolatieweerstand: 1000MΩ (500VDC)
- Diëlektrische sterkte tussen open contacten: 1500VAC gedurende 1 minuut
- Diëlektrische sterkte tussen spoel en contacten: 2500VAC gedurende 1 minuut
Bedrijfssnelheid
- Bedien tijd: ≤15ms
- Releasetijd: ≤10 ms
Mechanische prestaties
- Functionele schokbestendigheid: 98m/s² (10G)
- Destructieve schokbestendigheid: 980m/s² (100G)
- Trillingsbestendigheid: 10 Hz–55 Hz, 1,5 mm dubbele amplitude
Levensduur
- Mechanisch uithoudingsvermogen: 1 × 10⁶ bewerkingen
- Elektrisch uithoudingsvermogen:
- 30A 250VAC: 5 × 10⁴ operaties
- 40A 250VAC: 2 × 10⁴ operaties

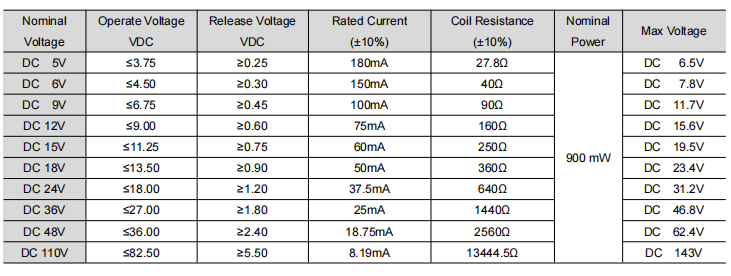

4. Beschikbare spoelspanningen
De FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V en 110V gelijkstroom , waardoor het relais kan voldoen aan verschillende systeemspanningsvereisten.
5. Typische toepassingen
Volgens de productdatasheet is de FH12 voornamelijk ontworpen voor:
Geschikt voor industriële besturingsapparatuur die het betrouwbaar schakelen van hogestroombelastingen vereist.
Puntlasmachines
Ontworpen voor puntlasapparatuur waarbij stabiele relaisschakelprestaties vereist zijn.
Voedingsapparatuur
Van toepassing op voedingsapparatuur die betrouwbare schakelprestaties vereist binnen de gespecificeerde elektrische specificaties.

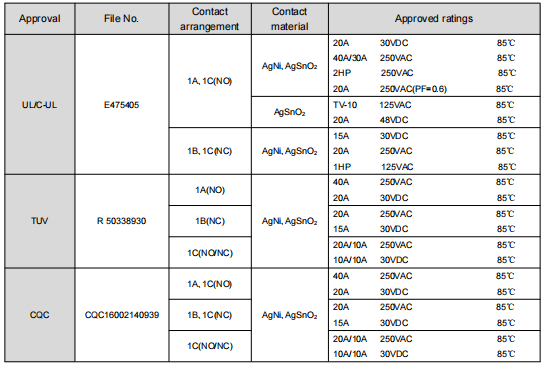

6 . Veiligheidscertificeringen
De FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
De approved ratings vary depending on the contact arrangement and contact material.
7. Veelgestelde vragen (FAQ)
Vraag 1: Wat is de maximale schakelstroom van het FH12 Power Relay?
De FH12 supports a maximum switching current of 40A en a maximum switching capacity of 7500VA .
Vraag 2: Welke contactregelingen zijn er?
De relay is available in 1A (normaal open), 1B (normaal gesloten) en 1C (omschakeling) contactconfiguraties.
Vraag 3: Welke spoelspanningsopties zijn beschikbaar?
De FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V en 110V .
Vraag 4: Welke contactmaterialen zijn beschikbaar?
De relay offers AgNi en AgSnO₂ contactmaterialen. Volgens het gegevensblad is AgSnO₂ contacten worden aanbevolen voor toepassingen met hoge stootstroom.
Vraag 5: Welke bedrijfstemperatuur ondersteunt de FH12?
De specified ambient operating temperature is -40°C tot 85°C , met een bedrijfsvochtigheidsbereik van 5% tot 90% .
Vraag 6: Welke certificeringen heeft de FH12?
De FH12 has obtained UL/cUL, TÜV en CQC veiligheidscertificeringen, met goedgekeurde beoordelingen afhankelijk van de productconfiguratie.
8. Conclusie
De FH12 40A vermogensrelais combineert een hoog schakelvermogen, betrouwbare elektrische isolatie, meerdere contactconfiguraties en flexibele constructiemogelijkheden in een compact ontwerp. Ondersteunt DC-spoelspanningen van 5V tot 110V en gecertificeerd door UL/cUL, TÜV en CQC Het is ontworpen voor industriële besturing, puntlasmachines en stroomvoorzieningsapparatuur binnen de gespecificeerde bedrijfsomstandigheden.
Voor aanvullende technische informatie, bestelgegevens of ondersteuning bij productselectie kunt u contact opnemen met Fanhar-elektronica voor de nieuwste FH12-productdocumentatie en hulp bij toepassingen.
