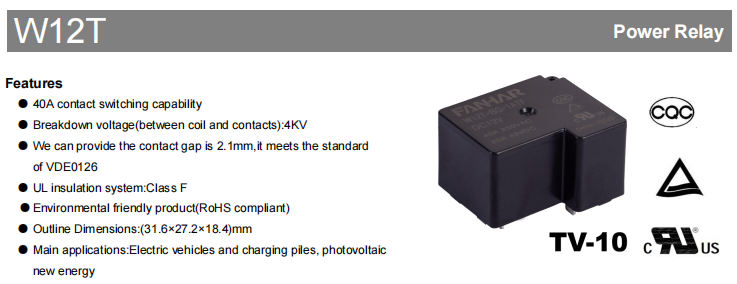

W12T 40A Vermogensrelais | PCB-relais voor EV-opladen en fotovoltaïsche systemen

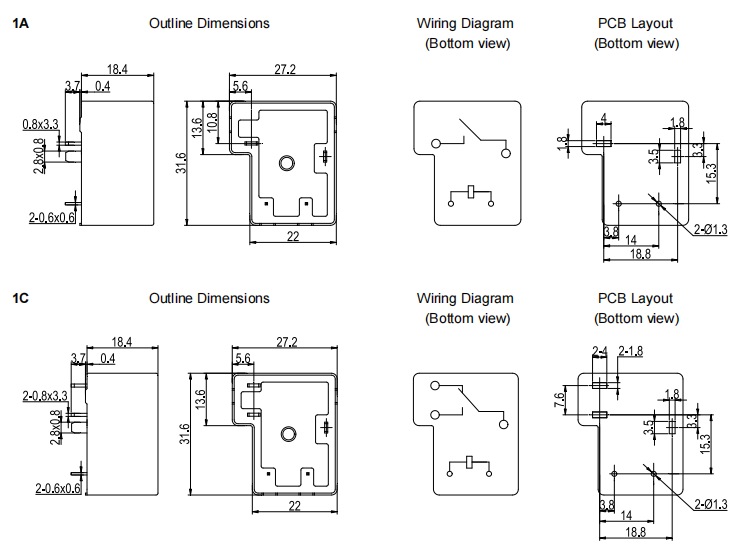

W12T is een 40A-vermogensrelais gelanceerd door FANHAR Electronics, ontworpen voor toepassingen met hoog vermogen, zoals elektrische voertuigen, laadpalen en fotovoltaïsche (PV) hernieuwbare energiesystemen. Het relais heeft een contactschakelvermogen van 40 A, een maximale diëlektrische weerstandsspanning van 4000 VAC tussen spoel en contacten, en een optionele contactopening van ≥2,1 mm. Terwijl het zorgt voor schakelprestaties bij hoge belasting, voldoet het ook aan de eisen voor elektrische isolatie en veiligheid in nieuwe energieapparatuur. Met een compact PCB-gemonteerd ontwerp meet de W12T slechts 31,6 x 27,2 x 18,4 mm en is hij verkrijgbaar in een breed scala aan spoelspanningsopties om aan verschillende ontwerpbehoeften van apparatuur te voldoen. Het wordt veel gebruikt in nieuwe energie-energiecontrolesystemen.

1. Producteigenschappen

40A schakelvermogen voor hoge stroomsterkte
De W12T heeft een nominale stuurbelasting van 40A 250VAC. Het standaardtype ondersteunt 20A 30VDC DC-belastingen, terwijl het BG-type 20A 48VDC DC-belastingen ondersteunt. Het maximale schakelvermogen bedraagt 10.000 VA, wat voldoet aan de vermogensregelingsvereisten van krachtige apparatuur.

Hoge isolatieprestaties voor verbeterde systeemveiligheid
Om aan de isolatievereisten van nieuwe energieapparatuur te voldoen, biedt de W12T uitstekende elektrische isolatie:

Maximale diëlektrische weerstandsspanning tussen spoel en contacten: 4000VAC

Diëlektrische weerstandsspanning tussen contacten (BG-type): 2500VAC

Initiële isolatieweerstand: 1000MΩ (bij 500VDC)

Superieure isolatieprestaties dragen bij aan verbeterde operationele veiligheid en betrouwbaarheid.

Optionele contactafstand ≥2,1 mm
Het type W12T BG biedt een contactafstand van ≥2,1 mm en voldoet aan de Europese fotovoltaïsche norm VDE0126. Dit komt tegemoet aan de vraag naar grotere contactisolatieafstanden in bepaalde PV-systeemtoepassingen.

Hoogwaardig contactmateriaal
De W12T serie maakt gebruik van AgSnO₂ (zilvertinoxide) als contactmateriaal. AgSnO₂ vertoont een uitstekende weerstand tegen boogerosie, een lage en stabiele contactweerstand, een goede thermische geleidbaarheid en uitstekende anti-lasprestaties. Het vermindert effectief boogvorming en verlengt de levensduur van het relais.

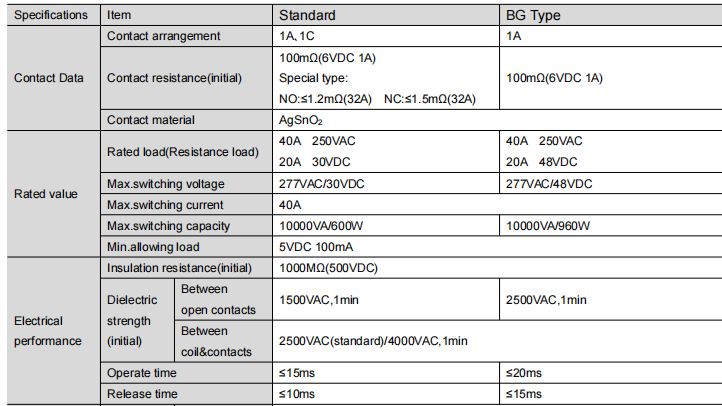

2. Prestatieparameters

Breed scala aan spoelspanningsopties
Om tegemoet te komen aan diverse ontwerpen van besturingssystemen, is de W12T verkrijgbaar in meerdere spoelspanningen, waaronder:
[Zie de spoelspecificatietabel in het originele gegevensblad]

Standaard spoelvermogen: 900 mW

Nominaal vermogen van de spoel van het BG-type: 1400 mW

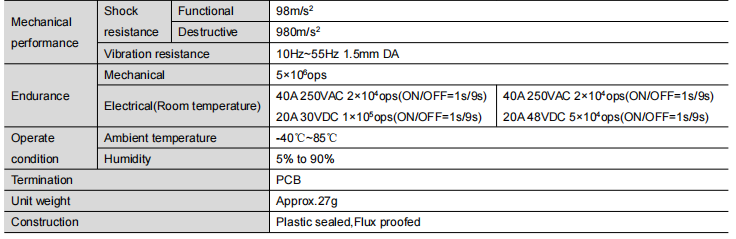

Stabiele en betrouwbare mechanische en elektrische prestaties
De W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mechanische levensduur: 5 miljoen schakelingen

Elektrische levensduur:

40A 250VAC: 20.000 schakelingen

20A 30VDC (standaardtype): 100.000 schakelingen

20A 48VDC (BG-type): 50.000 schakelingen

Gebruikstijd (standaardtype): ≤15 ms

Releasetijd (standaardtype): ≤10 ms

Bedrijfstemperatuurbereik: -40°C tot 85°C , geschikt voor diverse industriële en nieuwe energieapparatuurtoepassingen.

Meerdere veiligheidsgoedkeuringen

De W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV， CQC

Deze certificeringen hebben betrekking op toepassingen met een AC-belasting van 40 A en een DC-belasting van 20 A, waardoor het productgebruik in verschillende markten wordt ondersteund.

3. Typische toepassingsgebieden

Volgens de productdatasheet wordt de W12T voornamelijk gebruikt in:

Elektrische voertuigen (EV’s)

Oplaadpalen voor nieuwe energievoertuigen

Fotovoltaïsche (PV) apparatuur voor hernieuwbare energie

Het hoge stroomschakelvermogen en de isolatieprestaties voldoen aan de vermogensregelingsvereisten van de bovengenoemde toepassingen.

4. Waarom kiezen voor het W12T-vermogensrelais?

Als 40A-vermogensrelais, ontworpen voor de nieuwe energiesector, combineert de W12T een hoge belastbaarheid, isolatieprestaties en betrouwbaarheid. De belangrijkste voordelen zijn onder meer:

40A AC-belastingsschakelmogelijkheid

Tot 4000VAC diëlektricum is bestand tegen spanning tussen spoel en contacten

Optionele contactafstand ≥2,1 mm, conform VDE0126 PV-norm

Breed scala aan spoelspanningen van 5V tot 110VDC

UL Klasse F isolatiesysteem

Bedrijfstemperatuurbereik -40°C tot 85°C

Gecertificeerd door UL, TÜV, CQC, enz.

Geschikt voor elektrische voertuigen, laadpalen, fotovoltaïsche energie en andere nieuwe energietoepassingen

5. Samenvatting

De W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
