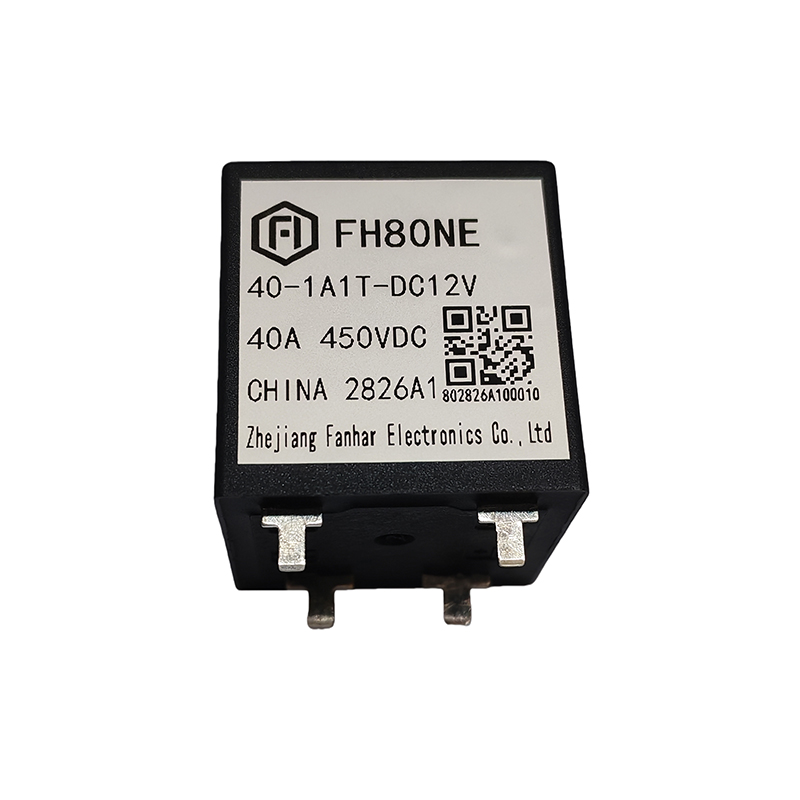

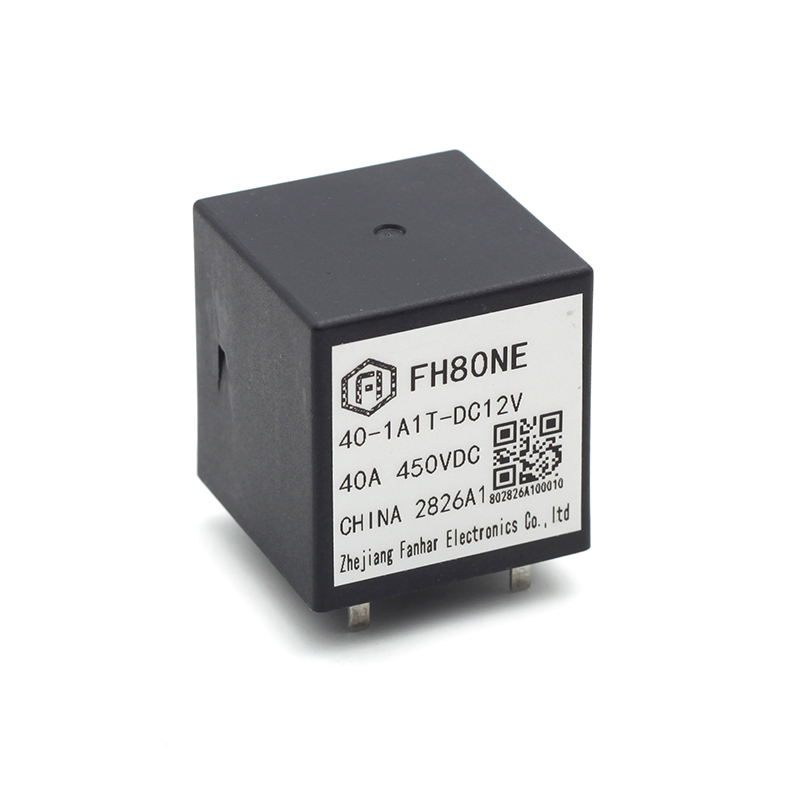

FH80NE 40A Nieuw energierelais

Specificaties

Artikel

Contactgegevens

Contactregeling

1A

Contactweerstand (initieel)

≤5mΩ (6VDC 20A)

Contactmateriaal

AgSnO ₂

Nominale waarde

Nominale stroom

40A

Geschatte belasting (weerstandsbelasting)

40A   450VDC

Max.schakelspanning

750VDC

Max. brekende stroom

50A(450 VDC)≥1op

Maximaal schakelvermogen

22500 VA

Elektrisch

prestatie

Isolatieweerstand (initieel)

1000MΩ(500VDC)

Diëlektrische sterkte (initieel)

Tussen open contacten

2000 V AC, 1 min

Tussen spoel en contacten

3000 V AC, 1 min

Gebruiksduur (bij nominale volt)

≤30 ms

Vrijgavetijd (bij nominale volt)

≤10 ms

Mechanisch

prestatie

Schokbestendigheid

Functioneel

196 m/sec ² (10g)

Destructief

490 m/sec ² (100g)

Trillingsbestendigheid

10Hz~500Hz   49m/s²

Uithoudingsvermogen

Mechanisch

1×10 ⁵ ops

Elektrisch(Resistive)

Schakelen: 1×10 ³ ops(450VDC,40A)

Schakelen: 1×10 ⁴ ops(450VDC,10A)

Schakelen: 4×10 ³ ops(650VDC,12A)

Maken: 7,5×10 ⁴ ops(450VDC,35A)

Maken: 5×10 ⁴ ops(750VDC,40A)

Huidig draagvermogen

40A

60A: 30min

80A: jaren 60

160A: 5s

240A: 3s

400A: 0,6s

Bedienen

voorwaarde

Omgevingstemperatuur

-40℃~85℃

Vochtigheid

5% ~ 85% RV

Gewicht per eenheid

Ongeveer 55 gram (zonder hulpstuk)

Bouw

Fluxbestendig
