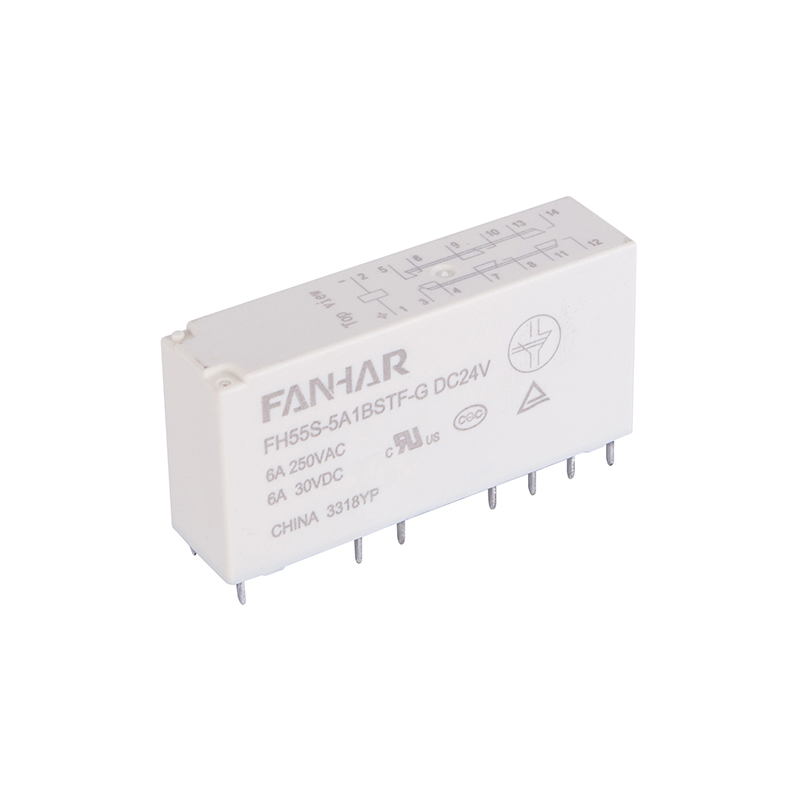

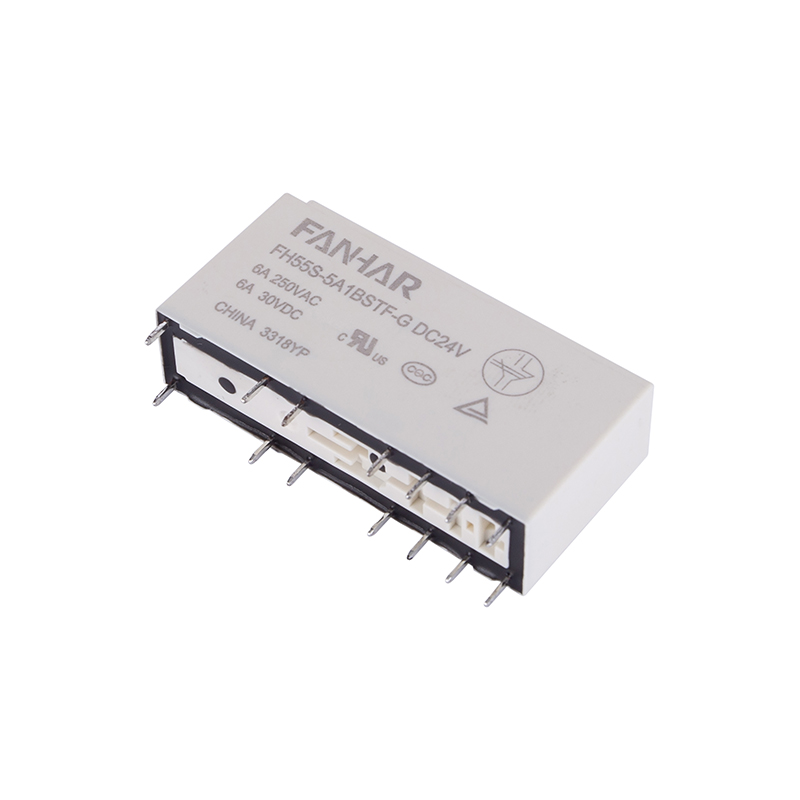

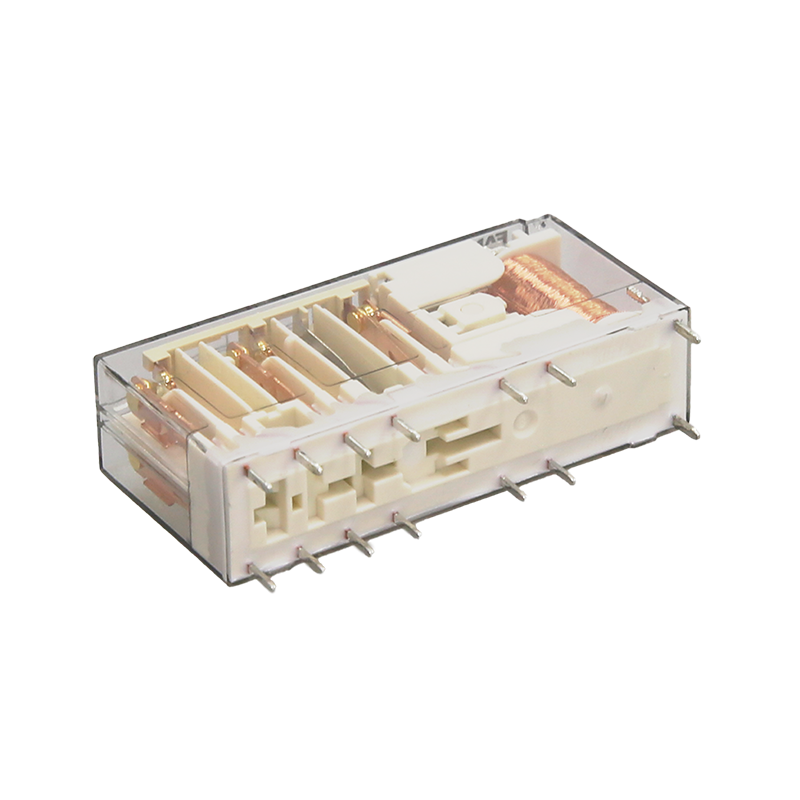

FH55S 6A Industrieel relais UL TUV CQC-compatibel

Specificaties

Artikel

Contactgegevens

Contactregeling

5A1B､4A2B､3A3B

Structurele classificatie

(Volgens EN50205)

Klasse A verplichte oriëntatie

Contactweerstand (initieel)

≤100mΩ (6VDC 1A)

Contactmateriaal

AgSnO ₂

Nominale waarde

Nominale belasting (weerstandsbelasting)

6A 277VAC/30VDC

Max.schakelspanning

400VAC

Max.schakelstroom

6A

Maximaal schakelvermogen

1662VA/180W

Min. toegestane belasting

5VDC 10mA (contacten verguld)

Elektrische prestaties

Isolatieweerstand (initieel)

1000MΩ(500VDC)

Diëlektrische sterkte

(initieel)

Tussen open contacten

1500VAC

Tussen spoel en contacten

4000 V AC, 1 min

Tussen contactgroepen

2500VAC,1min(11-12/13-14)   4000VAC,1min(andere)

Bedien tijd

≤20 ms

Tijd vrijgeven

≤20 ms

Mechanische prestaties

Schok

weerstand

Functioneel

98m/sec ² (10g)

Destructief

980 m/s ² (100g)

Trillingsbestendigheid

N0/NC: 10 Hz~55 Hz 1,5 mm DA

N0:55Hz~200Hz, 98m/s ² NC: 55 Hz ~ 200 Hz, 49 m/s ²

Kruipafstand

Tussen spoel en contacten

8 mm

Tussen contactgroepen

5,5 mm

Lucht afstand

Tussen spoel en contacten

8 mm

Tussen contactgroepen

5,5 mm

Uithoudingsvermogen

Mechanisch

1×10 ⁷ ops

Elektrisch (kamertemperatuur)

6A 277VAC/30VDC                          1×10 ⁵ ops(AAN/UIT=1s/9s)

Staat van werking

Omgevingstemperatuur

-40℃~85℃

Vochtigheid

5% tot 85%

Beëindiging

PCB

Gewicht per eenheid

Ongeveer 25 g

Bouw

Plastic verzegeld､Flux-bestendig
