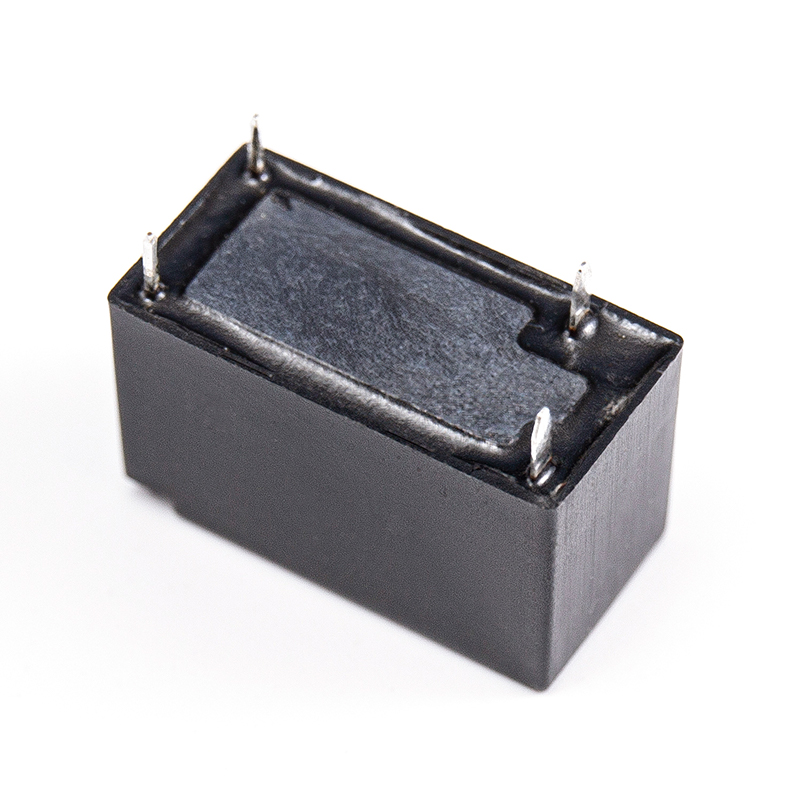

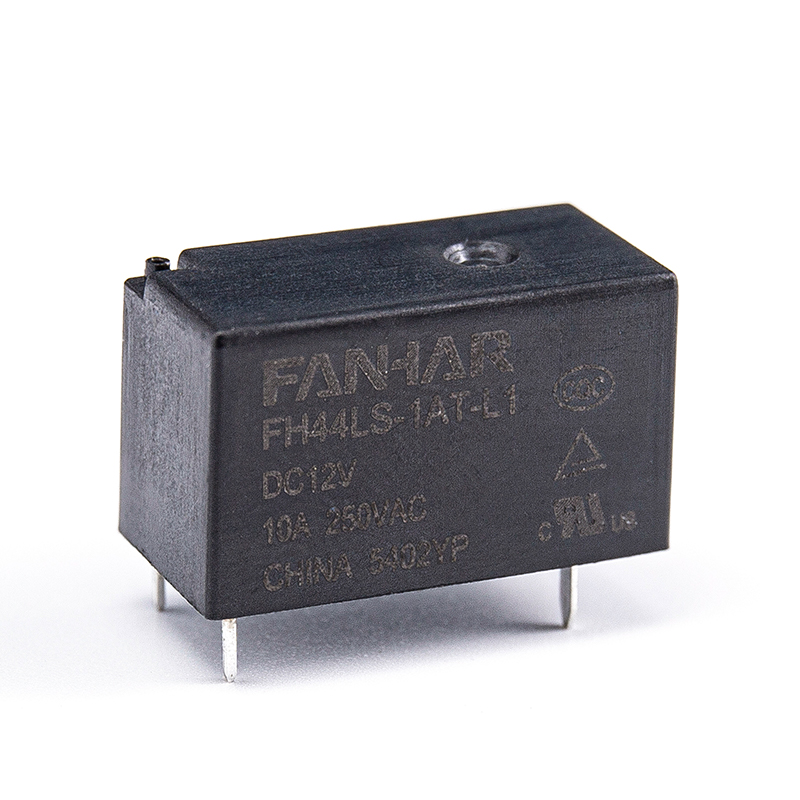

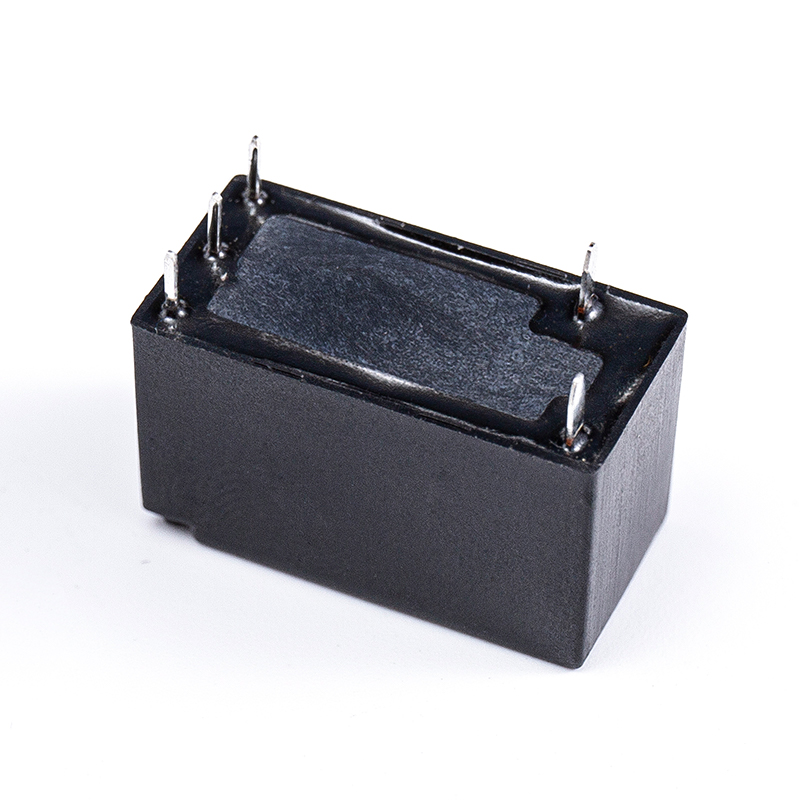

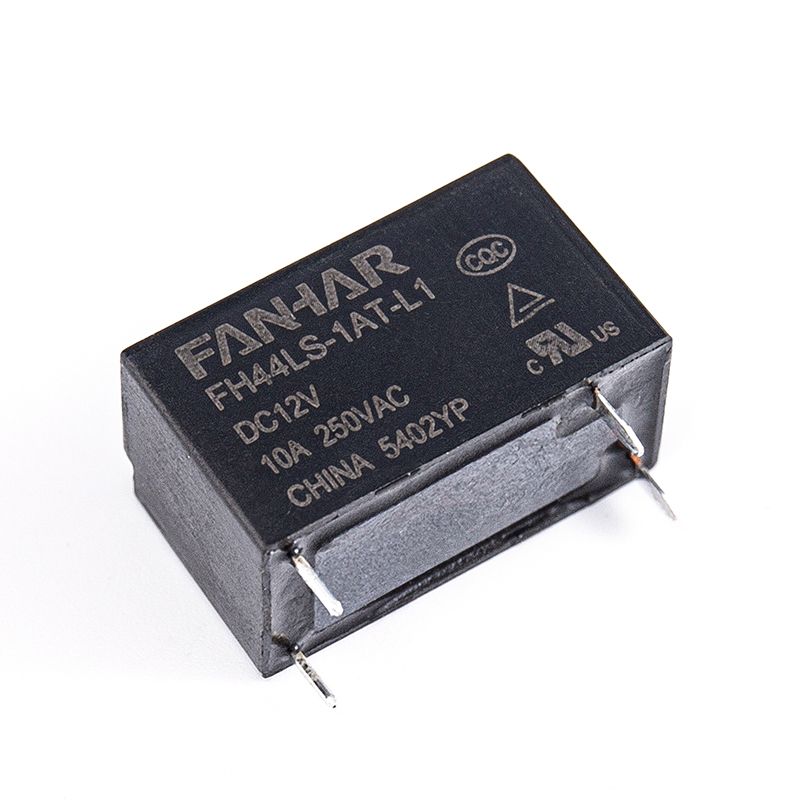

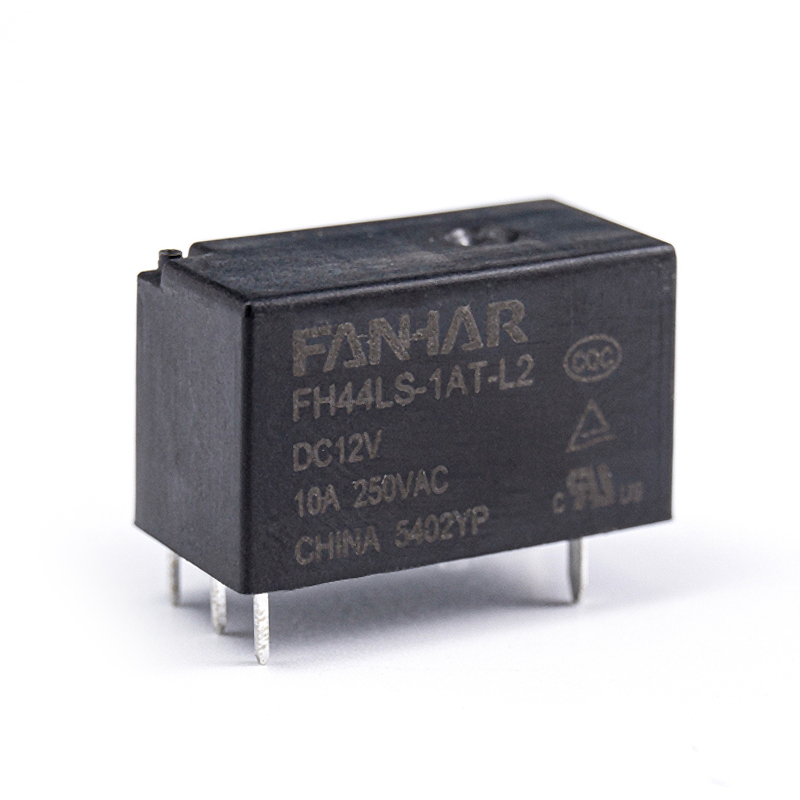

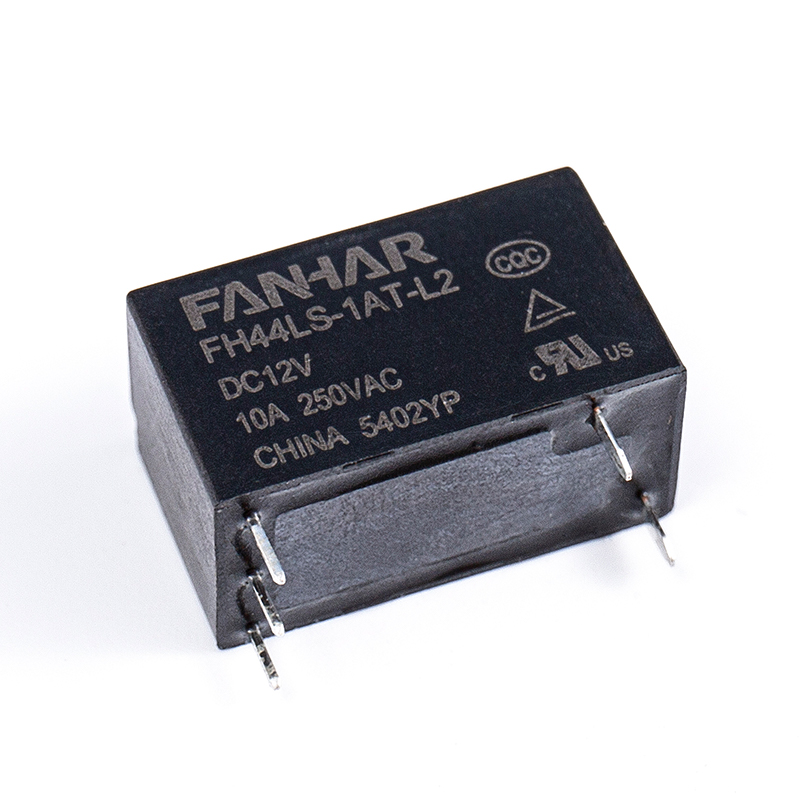

FH44LS 10A Vergrendelrelais UL TUV CQC-compatibel

Specificaties

Artikel

Contactgegevens

Contactregeling

1A

Contactweerstand

≤50mΩ(6VDC 1A)

Contactmateriaal

AgSnO ₂

Nominale waarde

Nominale belasting (weerstandsbelasting)

10A 250VAC

Max.schakelspanning

277VAC

Max.schakelstroom

12A

Maximaal schakelvermogen

3000VA

Min. toegestane belasting

5VDC 100mA

Elektrische prestaties

Isolatieweerstand (initieel)

1000MΩ(500VDC)

Diëlektrische sterkte
(initieel)

Tussen open contacten

1000 V AC, 1 min

Tussen spoel en contacten

3000 V AC, 1 min

Tijd instellen

≤10 ms

Tijd opnieuw instellen

≤10 ms

Mechanische prestaties

Schok
weerstand

Functioneel

98m/sec ² (10g)

Destructief

980 m/sec ² (100g)

Trillingsbestendigheid

10 Hz~55 Hz 1,5 mm da

Uithoudingsvermogen

Mechanisch

1×10 ⁶ ops

Elektrisch (kamertemperatuur)

8A   250VAC             1×10 ⁵ ops (AAN/UIT=1s/9s, weerstandsbelasting)

10A   250VAC             5×10 ⁴ ops (AAN/UIT=1s/9s, weerstandsbelasting)

12A   250VAC             3×10 ⁴ ops (AAN/UIT=1s/9s, weerstandsbelasting)

Staat van werking

Omgevingstemperatuur

-40℃~85℃

Vochtigheid

5% tot 85%

Beëindiging

PCB

Gewicht per eenheid

Ongeveer 4,5 g

Bouw

Plastic verzegeld､Flux-bestendig
