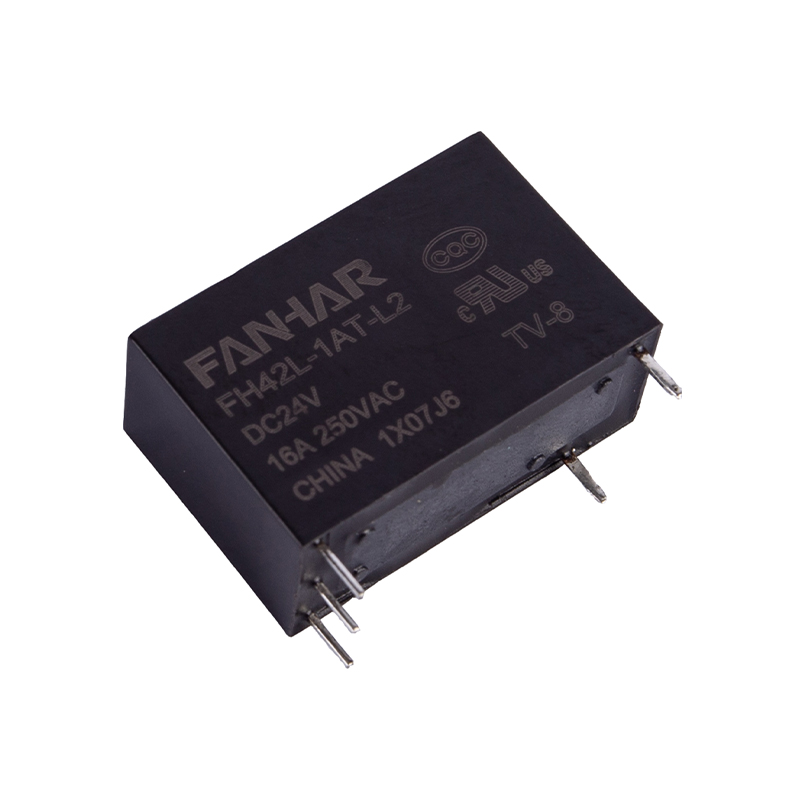

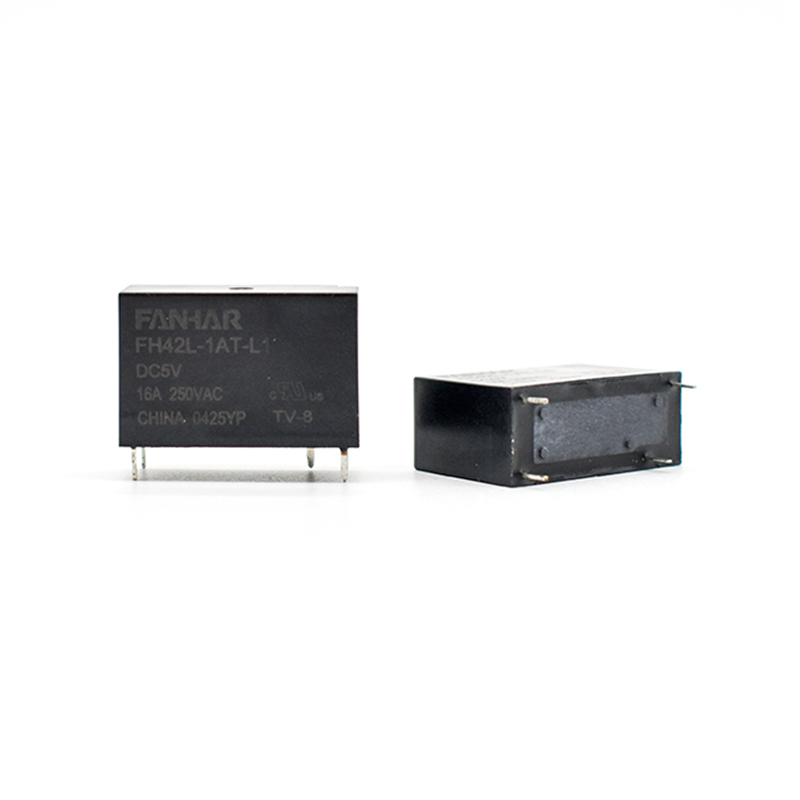

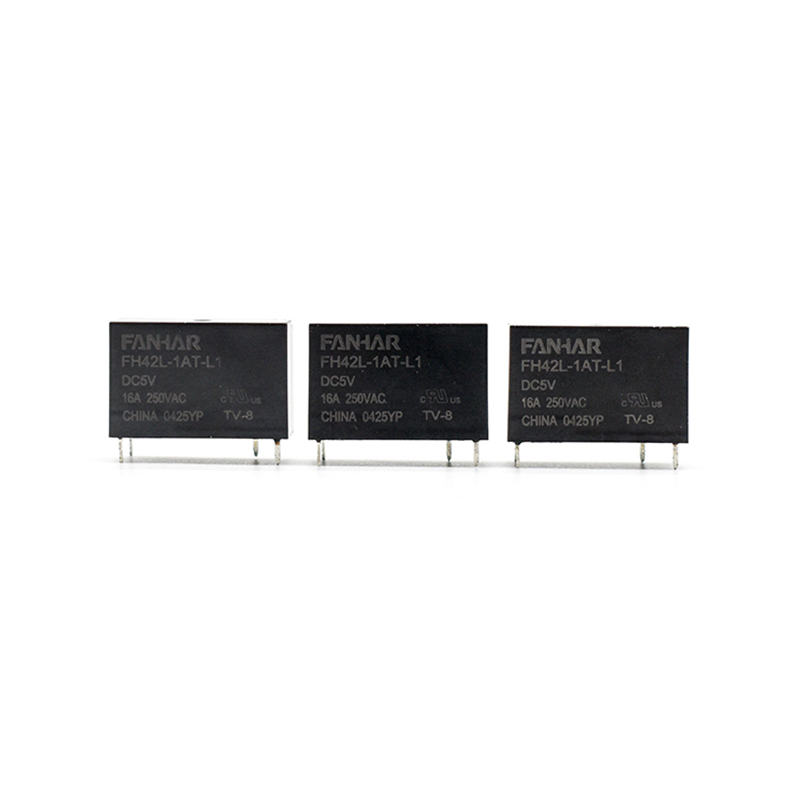

FH42L 16A 20A Vergrendelingsrelais Voldoet aan UL CQC

Specificaties

Artikel

Contactgegevens

Contactregeling

1A､1B

Contactweerstand

≤50mΩ(6VDC 1A)

Contactmateriaal

AgSnO ₂

Nominale waarde

Nominale belasting (weerstandsbelasting)

16A 250VAC (standaarden)

20A 250VAC

Max. schakelspanning

277VAC

Max. schakelstroom

20A

Maximaal schakelvermogen

4000VA

Min. toegestane belasting

5 VDC  100 mA

Elektrische prestaties

Isolatieweerstand (initieel)

1000MΩ(500VDC)

Diëlektrische sterkte

(initieel))

Tussen open contacten

1000 V AC, 1 min

Tussen spoel en contacten

4000 V AC, 1 min

Tijd instellen

≤15ms

Tijd opnieuw instellen

≤15ms

Mechanische prestaties

Schok

weerstand

Functioneel

98m/sec ²

Destructief

980 m/sec ²

Trillingsbestendigheid

10 Hz~55 Hz 1,5 mm da

Uithoudingsvermogen

Mechanisch

1×10 ⁶ ops

Elektrisch (kamertemperatuur)

16A  250VAC                                           9×10 ⁴ ops(AAN/UIT=1s/9s)

20A 250VAC                                             5×10 ⁴ ops(AAN/UIT=1s/9s)

600 W 120 VAC (LED-lampbelasting)             5×10 ⁴ ops(AAN/UIT=1s/9s)

TV-8                                    2,5×10 ⁴ ops(AAN/UIT=1s/9s)

Staat van werking

Omgevingstemperatuur

-40℃~85℃

Vochtigheid

5% tot 90%

Beëindiging

PCB

Gewicht per eenheid

Ongeveer 8 g

Bouw

Plastic verzegeld､Flux-bestendig
