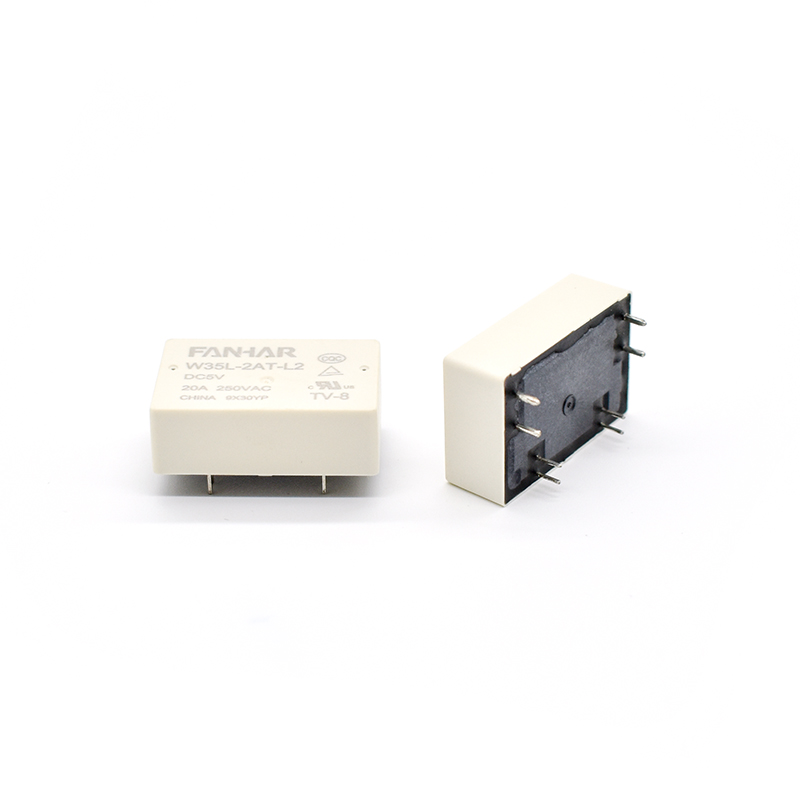

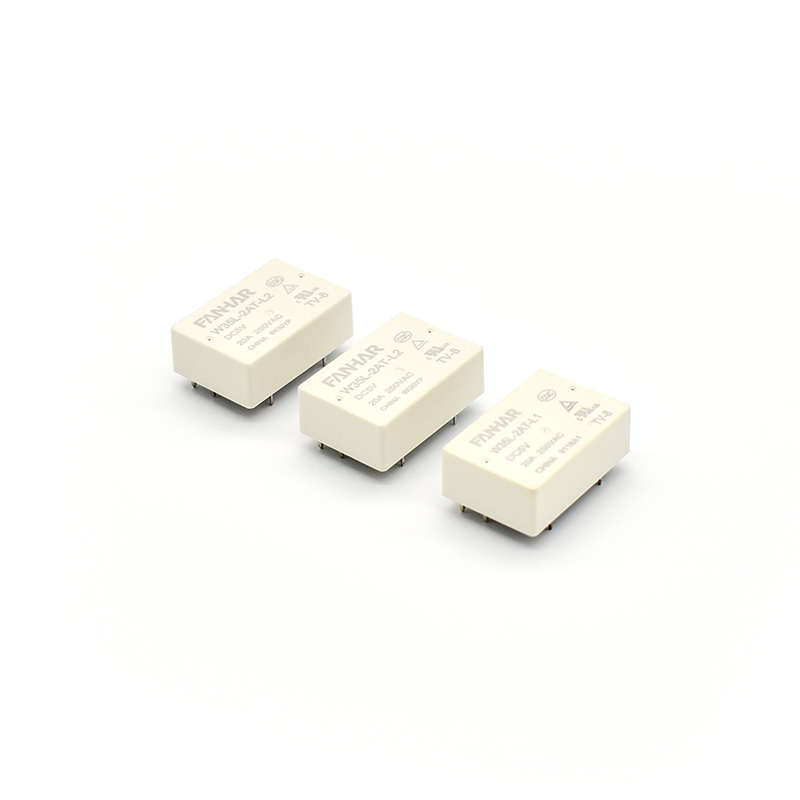

W35L 16A 20A Vergrendelingsrelais UL TUV CQC-compatibel

Specificaties

Artikel

Contactgegevens

Contactregeling

2A, 2B, 1A1B

Contactweerstand (initieel)

≤50mΩ(6VDC 1A)

Contactmateriaal

AgSnO ₂

Nominale waarde

Nominale belasting (weerstandsbelasting)

16A   250VAC (standaard)
20A   250VAC

Max. schakelspanning

277VAC

Max.schakelstroom

20A

Maximaal schakelvermogen

4000VA

Min. toegestane belasting

5 VDC 100 mA

Elektrische prestaties

Isolatieweerstand (initieel)

1000MΩ(500VDC)

Diëlektrische sterkte (initieel)

Tussen open contacten

1000 V AC, 1 min

Tussen contactsets

2000 V AC, 1 min

Tussen spoel en contacten

4000 V AC, 1 min

Tijd instellen

≤15ms

Tijd opnieuw instellen

≤15ms

Mechanische prestaties

Schokbestendigheid

Functioneel

98m/sec ² (10g)

Destructief

980 m/sec ² (100g)

Trillingsbestendigheid

10 Hz~55 Hz 1,5 mm da

Uithoudingsvermogen

Mechanisch

1× 10 ⁶ ops

Elektrisch (kamertemperatuur)

16A

20A

1,5 pk

250VAC

250VAC

250VAC (motor)

1× 10 ⁵ ops(AAN/UIT= 1s/9s)
5× 10 ⁴ bewerkingen (AAN/UIT= 1s/9s)

5× 10 ⁴ bewerkingen (AAN/UIT= 1s/9s)

Staat van werking

Omgevingstemperatuur

-40℃~85℃/105℃

Vochtigheid

5% tot 85%

Beëindiging

PCB

Gewicht per eenheid

Ongeveer. 12g

Bouw

Fluxbestendig
