Wat is PCB-relais? Hoe werkt PCB-relais?

Inleiding tot PCB-relais

Definitie van PCB-relais

PCB-relais, of printplaatrelais, verwijst naar een apparaat dat op een PCB is gemonteerd. Het is een elektrisch bediende schakelaar die wordt gebruikt om een ​​circuit met hoog vermogen te besturen met behulp van een signaal met laag vermogen. PCB-relais worden in tal van elektronische systemen en apparaten gebruikt vanwege hun minimale formaat, betrouwbaarheid en gebruiksgemak.

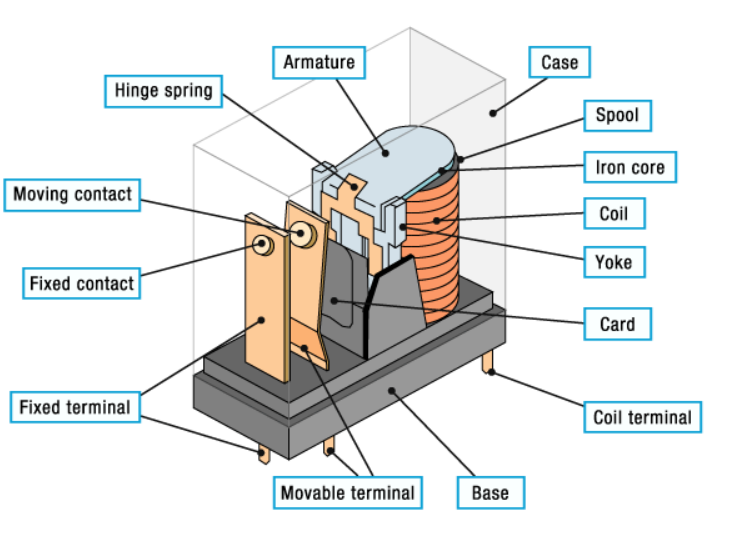

Componenten van een PCB-relais

De belangrijkste componenten van een PCB-relais zijn onder meer:

Spoel: De spoel genereert een magnetisch veld wanneer er een elektrische stroom doorheen gaat.

Anker: Anker: Het is een bewegend onderdeel dat wordt aangetrokken door het magnetische veld dat door de spoel wordt gecreëerd.

Contacten: De contacten zijn de punten waar de elektrische verbinding wordt gemaakt of verbroken.

Veer: De veer brengt het anker terug naar zijn oorspronkelijke positie wanneer de spoel spanningsloos wordt gemaakt.

Hoe PCB-relais werken

Elektromagnetisch principe

PCB-relais werken volgens de principes van elektromagnetisme. Het fenomeen van een magnetisch veld dat wordt gegenereerd wanneer stroom door een spoel gaat, is goed gedocumenteerd. Deze actie trekt het anker aan, dat op zijn beurt beweegt om het circuit bij de contacten aan te sluiten of te ontkoppelen.

Circuitbediening

Een magnetische kracht van de spoel trekt het anker naar beneden terwijl het relais wordt gevoed, waardoor de contacten worden gesloten en er stroom in het bijbehorende circuit kan stromen. De veer opent de contacten en verbreekt de stroom als de spoel wordt uitgeschakeld door het anker terug te brengen naar de oorspronkelijke positie.

Logica schakelen

PCB-relais kunnen ook zo worden geconstrueerd dat ze verschillende schakelconfiguraties hebben, inclusief normaal open (NO) en normaal gesloten (NC). In het geval van een normaal open configuratie blijven de contacten open bij het uitschakelen en sluiten ze bij het inschakelen. In een normaal gesloten configuratie zijn de contacten gesloten bij uitschakeling en open bij bekrachtiging.

Soorten PCB-relais

Gebaseerd op werkingsprincipe

Elektromechanische relais

Elektromechanische relais zijn het meest voorkomende type PCB-relais. Ze bestaan uit contacten, anker en spoel. Dit soort relais staan ​​bekend om hun betrouwbaarheid en vermogen om hoge spanningen en stromen te beheren.

Solid-state relais

Solid-state relais (SSR's) hebben geen bewegende delen en zijn afhankelijk van halfgeleiders om de stroomstroom te regelen. Ze bieden hogere schakelsnelheden, een langere levensduur en een hogere betrouwbaarheid in vergelijking met elektromechanische relais.

Reed-relais

Reed-relais bestaan uit een paar ferromagnetische contacten (reed-schakelaars) ingekapseld in een glazen buis.  Ze worden aangedreven door een extern magnetisch veld en staan ​​bekend om hun snelle schakelsnelheden en verbeterde isolatieweerstand.

Hybride relais

Hybride relais combineren de kenmerken van zowel elektromechanische als solid-state relais. Ze hebben de voordelen van een hoge stroomverwerkingscapaciteit en snelle schakelsnelheden.

Gebaseerd op stokken en worpen

SPDT

Het SPDT-relais heeft een enkele pool met twee werpposities. Het kan één terminal verbinden met een van de twee geleidende posities. Eén set contacten blijft gesloten terwijl de andere open blijft in de twee toestanden van SPDT-relais, en omgekeerd.  SPDT-relais zijn ideaal voor situaties waarin u tussen twee verschillende circuits moet kunnen schakelen.

SPST

Het SPST-relais is een enkelpolig relais met één worp. De paal heeft één werppositie en kan slechts één circuit regelen. Dit soort relais worden vaak gebruikt om lampen en gadgets aan en uit te zetten.

DPST

Het DPST-relais is een dubbelpolig relais met enkele worp. Het bestaat uit twee onafhankelijke circuits met één worp, elk met een vast contact en een beweegbaar contact.  Dit maakt het relais nuttig voor toepassingen die gesynchroniseerde besturing van meerdere circuits nodig hebben, omdat het het mogelijk maakt om twee onafhankelijke circuits tegelijk te besturen.

DPDT

Het DPDT-relais is een dubbelpolig, dubbel-worp-relais. Het heeft twee worpen en twee polen, zodat elke pool kan worden gekoppeld aan twee verschillende worpen.  Hierdoor kan het relais meer dan één circuit beheren en ingewikkelder schakeltaken uitvoeren, zoals schakelen tussen verschillende circuitlay-outs.  DPDT-relais worden in veel verschillende elektrische systemen gebruikt, vooral wanneer twee circuits tegelijkertijd moeten worden geschakeld.

Voordelen van PCB-relais

Hoge betrouwbaarheid

PCB-relais zijn bedoeld om gedurende een aanzienlijke periode een stabiele werking te bieden. Ze zijn gebouwd om te functioneren onder verschillende omgevingsomstandigheden en worden gebruikt in belangrijke toepassingen waarbij betrouwbaarheid de belangrijkste overweging is.

Compact formaat

PCB-relais zijn ook verkrijgbaar in kleinere versies, waardoor ze zeer geschikt zijn voor toepassingen in elektronische systemen met beperkte ruimte. Ze kunnen bordruimte besparen vanwege hun minimale voetafdruk.

Nauwkeurige controle

PCB-relais kunnen de elektrische circuits nauwkeurig besturen. Ze kunnen worden aangestuurd met behulp van lage stuursignalen en kunnen de krachtige belastingen nauwkeurig schakelen.

Lange levensduur

Goed ontworpen en gebruikte PCB-relais kunnen een lange levensduur hebben. Ze kunnen vele schakelcycli doorstaan ​​met minimaal verlies aan operationele efficiëntie.

Toepassingen van PCB-relais

Auto-elektronica

PCB-relais worden in een breed scala aan toepassingen in de auto-industrie gebruikt om verschillende systemen aan te sturen, zoals koplampen, ruitenwissers en brandstofpompen. Ze bieden veilig schakelen en bescherming voor deze belangrijke componenten.

Industriële automatisering

PCB-relais worden in industriële toepassingen gebruikt om motoren, elektromagneten en verschillende actuatoren te bedienen.  Ze zijn cruciaal voor het automatiseringssysteem omdat ze zorgen voor nauwkeurige controle en synchronisatie van processen.

PCB-relais worden gebruikt in verschillende consumentenelektronica, waaronder airconditioners, wasmachines en koelkasten.  Ze reguleren en verdelen energie aan diverse operaties binnen deze apparaten.

Telecommunicatie

In de telecommunicatie-industrie worden PCB-relais gebruikt om signalen in de apparatuur van een netwerk te schakelen en te routeren. Ze bieden veilige verbindingen en effectieve signaaloverdracht.

Huishoudelijke apparaten

PCB-relais worden gebruikt in de meeste huishoudelijke apparaten zoals magnetrons, ovens en koffiezetapparaten. Ze maken de aansturing van functionele componenten mogelijk, zoals de verwarmingselementen en de timers.

Selectiegids voor PCB-relais

Elektrische specificaties

Bij het kiezen van een PCB-relais moeten de elektrische specificaties zoals bedrijfsspanning, stroomsterkte en vermogenscapaciteit in aanmerking worden genomen. Deze moeten voldoen aan de vereisten van de toepassing om optimale bedrijfsomstandigheden mogelijk te maken.

Mechanische specificaties

De mechanische parameters, waaronder de contactweerstand, de isolatieweerstand en de schakelsnelheid, moeten worden geëvalueerd in relatie tot de specifieke eisen van de toepassing.

Milieuproblemen

Er moet rekening worden gehouden met de bedrijfsomstandigheden. De temperatuur, vochtigheid en trillingsniveau kunnen de betrouwbaarheid en de levensduur van het relais beïnvloeden. Het is van cruciaal belang dat u het juiste relais gebruikt voor de bedrijfsomstandigheden van de omgeving.

Toepassingsvereisten

De specifieke vereisten van de toepassing, waaronder de aard van de belasting die wordt geregeld en de schakelfrequentie, zullen het selectieproces bepalen. Verschillende soorten relais zijn mogelijk beter geschikt voor specifieke toepassingen.

Kosten en betrouwbaarheid

Het is essentieel om een evenwicht te vinden tussen kosten en betrouwbaarheid. Hoewel relais met hoge betrouwbaarheid meer zullen kosten, kunnen ze op de lange termijn geld besparen door de onderhouds- en vervangingskosten te verlagen.

Conclusie

Kortom, PCB-relais zijn essentieel voor de besturing van stroomcircuits met behulp van signalen met laag vermogen. Ze bestaan ​​in verschillende typen en bieden voordelen zoals betrouwbaarheid en minimale afmetingen, waardoor ze worden gebruikt in de automobiel-, industriële, consumentenelektronica- en telecommunicatietoepassingen. De kennis van hun principes en typen helpt bij de selectie van het juiste relais voor bepaalde toepassingen.
