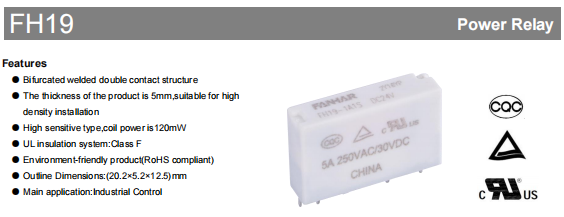

FH19 Industrieel relais

Op het gebied van industriële automatisering, vermogensregeling en compact apparatuurontwerp zijn ruimteoptimalisatie en betrouwbaarheid voortdurende bezigheden. Het relais uit de FH19-serie is ontwikkeld om aan deze kernbehoeften te voldoen. Als ultradun PCB-relais met een dikte van slechts 5 mm integreert het met succes hoge prestaties, een lange levensduur en montagemogelijkheden met hoge dichtheid, waardoor het de ideale keuze is voor ingenieurs in scenario's met beperkte ruimte. Dit artikel onderzoekt de ontwerpkenmerken, technische voordelen en diverse toepassingen van de FH19 en biedt grondige selectie- en toepassingsaanbevelingen.

Baanbrekend ontwerp en structurele voordelen

Extreem compacte fysieke structuur

De FH19 meet 20,2 x 5,2 x 12,5 mm. Het slanke profiel – vooral de dikte van 5 mm – maakt verticale stapeling of lay-outs met hoge dichtheid in een zij-aan-zij-configuratie mogelijk, wat aanzienlijk PCB-ruimte bespaart. Compacte toepassingen zoals industriële besturingsmoederborden, PLC-modules, communicatieapparatuur en slimme apparaten zijn de ideale kandidaten voor dit optimaal ontworpen product.

Innovatief dubbelcontact-lasproces

Het maakt gebruik van een Bifurcated Welded Double Contact-configuratie. Dit ontwerp maakt gebruik van twee parallelle contactpunten om de stroom te verdelen, waardoor de contactweerstand wordt verminderd en de contactbetrouwbaarheid en stabiliteit aanzienlijk worden verbeterd. Zelfs als één contactpunt beschadigd raakt door microvibratie of verontreiniging, zorgt het andere voor de continuïteit van het circuit, waardoor de faalweerstand in zware industriële omgevingen aanzienlijk wordt vergroot.

Milieuvriendelijke en veilige materiaalkeuze

Milieuconformiteit: De volledige serie voldoet aan de RoHS-richtlijn, gebruikt geen gevaarlijke stoffen en voldoet aan de wereldwijde groene productietrends.

Contactmateriaal: Maakt gebruik van een zilver-nikkel (AgNi) legering. Hierdoor blijft de uitstekende geleidbaarheid van zilver behouden, terwijl de toevoeging van nikkel de weerstand tegen boogerosie en de mechanische robuustheid verbetert, waardoor de elektrische levensduur wordt verlengd.

Isolatiesysteem: Beschikt over een UL Klasse F (155°C) isolatiesysteem, dat elektrische isolatieprestaties en een veiligheidsmarge garandeert, zelfs in omgevingen met hoge temperaturen.

Diepgaande analyse van kernprestatieparameters

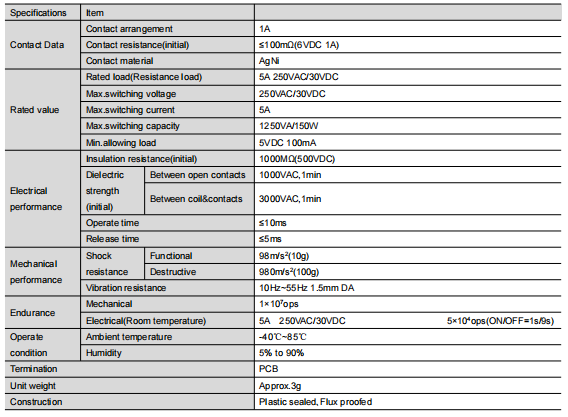

Elektrische prestaties: stabiel, betrouwbaar en krachtig schakelen

Nominale belasting: 5A bij 250VAC / 30VDC

Max. Schakelvermogen: 1250VA / 150W

Contactweerstand: ≤100mΩ (initieel)

Isolatieweerstand: ≥1000MΩ (500VDC)

Diëlektrische sterkte: 3000 VAC gedurende 1 minuut (tussen open contacten en tussen spoel en contacten)

Bedien-/vrijgavetijd: ≤10 ms / ≤5 ms

Mechanische en ecologische duurzaamheid: Gebouwd voor industriële omgevingen

Mechanische levensduur: Geschikt voor maximaal 10 miljoen handelingen, ideaal voor veelvuldig schakelen.

Elektrische levensduur: De gespecificeerde belasting garandeert betrouwbare prestaties (zie de "Endurance Curve" in het gegevensblad).

Aanpassingsvermogen aan de omgeving: Bedrijfstemperatuurbereik van -40°C tot 85°C en vochtigheidsbereik van 5% tot 90%, geschikt voor verschillende klimaten.

Trillings- en schokbestendigheid: Uitstekende trillings- (10-55 Hz) en schokbestendigheid (980 m/s²), ideaal voor apparatuur met mechanische trillingen, zoals werktuigmachines en voertuigen.

Flexibele spoelconfiguratie- en selectiegids

De FH19 heeft twee spoelvermogenstypes. Het heeft ook acht gemeenschappelijke spanningen. Dit biedt ontwerpers een aanzienlijke veelzijdigheid.

Belangrijke opmerking: Het gegevensblad specificeert de kenmerken van "Bedrijfsspanning" en "Vrijspanning" in detail. Het ontwerp, de materialen en het productieproces van de FH19 voldoen aan strenge veiligheidsnormen, zoals aangegeven door de certificeringen. Gebruikers kunnen het veilig integreren in toepassingen die exportconformiteit of uitzonderlijke betrouwbaarheid vereisen.

Pakketselectie: passend bij uw applicatieomgeving

De FH19 biedt twee belangrijke pakketopties om verschillende milieu-uitdagingen aan te pakken:

Fluxbestendig type:

Kenmerk: Bestand tegen zwak corrosieve soldeerresten.

Aanbevolen voor: Handhaaf een hygiënische interieuromgeving, inclusief datacenterapparatuur, communicatiefaciliteiten en laboratoriuminstrumenten.

Kunststof verzegeld type:

Kenmerk: Volledig afgedichte structuur voorkomt effectief dat stof, vocht en corrosieve gassen (bijv. H₂S, SO₂) het relais binnendringen.

Aanbevolen voor: industriële locaties, apparatuur buitenshuis, omgevingen met chemische gassen, zoals fabriekswerkplaatsen, schakelkasten, verkeerslichtsystemen en landbouwmachines.

Het selecteren van een ongeschikt pakket kan leiden tot inwendige corrosie, contactoxidatie en voortijdige uitval.

Typische toepassingsscenario's

Door gebruik te maken van de uitgebreide voordelen blinkt de FH19 uit op de volgende gebieden:

Industriële automatisering: PLC I/O-modules, sensorinterface, kleine motorbesturing.

Energiebeheer: slimme meters, regelcircuits voor fotovoltaïsche omvormers en regelmodules voor laadstations.

Gebouwautomatisering: intelligente lichtregeling, HVAC-systeemregeling, beveiligingssystemen.

Communicatieapparatuur: Signaalroutering in netwerkswitches, routers en basisstationapparatuur.

Huishoudelijke apparaten en consumentenelektronica: besturingskaarten voor hoogwaardige apparaten, slimme thuishubs.

Veiligheidscertificeringen en kwaliteitsborging

De FH19 heeft talloze prestigieuze wereldwijde en binnenlandse certificeringen verworven, die dienen als de belangrijkste validatie van de kwaliteit en veiligheid ervan.

UL / C-UL (VS/Canada): dossiernr. E475405

TÜV (Duitsland): Dossiernummer R 50565678

CQC (China): Certificaat nr. CQC22002370207

De certificeringen geven aan dat het ontwerp, de materialen en het productieproces van de FH19 voldoen aan strenge veiligheidsnormen. Gebruikers kunnen het veilig opnemen in toepassingen die exportcompliance of uitzonderlijke betrouwbaarheid vereisen.

Selectie en gebruik Samenvatting van kernpunten

Bepaal de belasting: Identificeer uw belastingstype (resistief, inductief, lamp), stroom en spanning om er zeker van te zijn dat ze binnen het nominale bereik van de FH19 vallen.

Selecteer de spoel: Selecteer de standaard- of hoogvermogenvariant en de juiste spanningsspecificatie op basis van de voedingsspanning en stroombehoefte van uw systeem.

Bepaal het pakket: De keuze tussen Flux Proofed of Plastic Sealed moet worden gemaakt op basis van de toepassingsomgeving. Dit is essentieel om de betrouwbaarheid op lange termijn te garanderen.

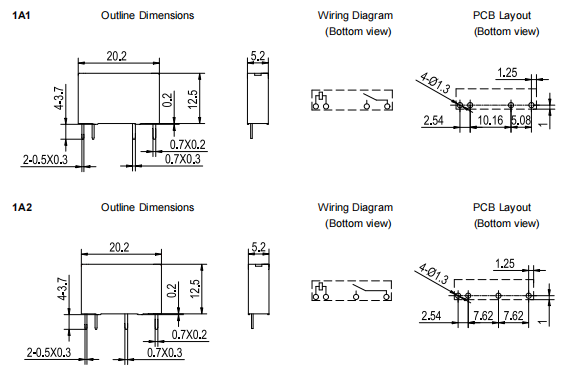

Pin-out bevestigen: Raadpleeg het PCB-voetafdrukdiagram (1A1 of 1A2) om compatibiliteit met de lay-out van uw printplaat te garanderen.

Ontwerp het aandrijfcircuit: Zorg ervoor dat er een stabiele en voldoende aandrijfstroom wordt geleverd voor de relaisspoel. Overweeg het gebruik van een flyback-diode om het aandrijfapparaat te beschermen.

Conclusie

De FH19 is een technische oplossing die is ontworpen om de uitdagingen van modern elektronisch ontwerp met hoge dichtheid en hoge betrouwbaarheid aan te pakken.

Het integreert een compact formaat, betrouwbaarheid met twee contacten, aanpassingsvermogen aan de omgeving en uitgebreide certificeringen, waardoor ingenieurs solide en betrouwbare ondersteuning van onderliggende componenten krijgen voor innovatie op het gebied van industriële besturing, energiebeheer en slimme apparaten.

Ga bij het selecteren van een relais verder dan eenvoudige parametervergelijkingen. In termen van systeembetrouwbaarheid, levenscycluskosten en milieugeschiktheid is de FH19 ongetwijfeld de voorkeursoptie en verdient een diepgaande evaluatie.
