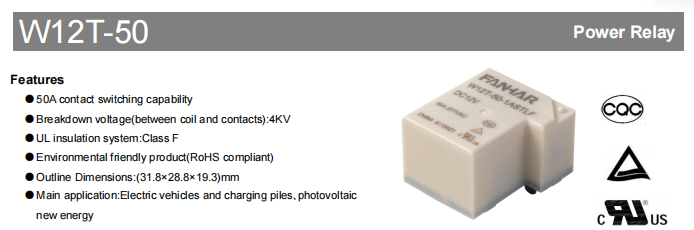

W12T-50-serie Nieuw energierelais: hoge belasting, hoge isolatie, meerdere specificaties, ontworpen voor nieuwe energieapparatuur

Ontwerp met hoge isolatie om de operationele veiligheid van het systeem te verbeteren

Nieuwe energieapparatuur werkt gedurende lange perioden onder hoogspanningsomstandigheden, waardoor strenge eisen worden gesteld aan de isolatieprestaties van relais. De W12T-50 maakt gebruik van een Klasse F UL-isolatiesysteem. De doorslagspanning tussen spoel en contacten bedraagt ​​2500 VAC voor het standaardtype en maximaal 4000 VAC voor het hoogspanningstype. De diëlektrische sterkte tussen open contacten is 1500 VAC gedurende 1 minuut, en de initiële isolatieweerstand is ≥1000 MΩ (gemeten bij 500 VDC). Deze ontwerpkenmerken helpen de elektrische isolatie te verbeteren en bieden betrouwbare bescherming voor een veilige en stabiele werking van het systeem.

Stabiel en betrouwbaar, geschikt voor complexe industriële omgevingen

Naast elektrische prestaties legt de W12T-50 ook de nadruk op mechanische betrouwbaarheid en aanpassingsvermogen aan de omgeving. Het relais werkt stabiel binnen een omgevingstemperatuurbereik van –40°C tot 85°C en een vochtigheidsbereik van 5% tot 90%. De mechanische levensduur bedraagt ​​5x10⁶ schakelingen, wat voldoet aan de eisen van langdurig en frequent gebruik. Het product vertoont ook een goede schokbestendigheid (functionele schok 98 m/s², destructieve schok 980 m/s²) en trillingsbestendigheid (10 Hz~55 Hz, 1,5 mm dubbele amplitude), waardoor het geschikt is voor boordapparatuur en industriële besturingssystemen waar hoge betrouwbaarheid vereist is.

Meerdere spoelspannings- en stroomverbruikopties voor verschillende besturingssystemen

Om verschillende regelcircuits te kunnen huisvesten, wordt de W12T-50 aangeboden in twee versies met spoelvermogen: standaardtype en gevoelig type. Het standaardtype heeft een spoelvermogensverbruik van ongeveer 1,2 W en is verkrijgbaar in zes gelijkspanningsklassen: 5V, 6,5V, 12V, 24V, 48V en 110V. Het gevoelige type verbruikt ongeveer 0,9 W en bestrijkt hetzelfde spanningsbereik. Beide versies hebben een keuzeeen opwaartse spanning van ≤75% van de nominale spanning en een uitvalspanning van ≥10% van de nominale spanning. De werkingstijd is ≤20 ms en de vrijgavetijd is ≤10 ms. Het uniforme spoelontwerp voldoet aan de behoeften van verschillende besturingssystemen en maakt een flexibele selectie mogelijk op basis van aandrijfmogelijkheden.

Twee beschermingstypes voor verschillende gebruiksomstandigheden

De W12T-50 is verkrijgbaar in twee behuizingsstijlen: met plastic afgedicht en fluxbestendig. Het met plastic afgedichte type is volledig omsloten, waardoor het binnendringen van schadelijke gassen zoals H₂S, SO₂, NO₂ en stof effectief wordt voorkomen. Het wordt aanbevolen voor ruwe omgevingen zoals industriële locaties en oplaadpalen buitenshuis. Het fluxbestendige type voorkomt alleen het binnendringen van flux tijdens het solderen en is geschikt voor schone binnenapparatuur. Keuzeadvies: voor schone omgevingen wordt het fluxbestendige type aanbevolen; voor onreine omgevingen (die H₂S, SO₂, NO₂, stof en andere verontreinigende stoffen bevatten) heeft het met plastic afgesloten type de voorkeur.

Compact ontwerp voor eenvoudige apparatuurintegratie

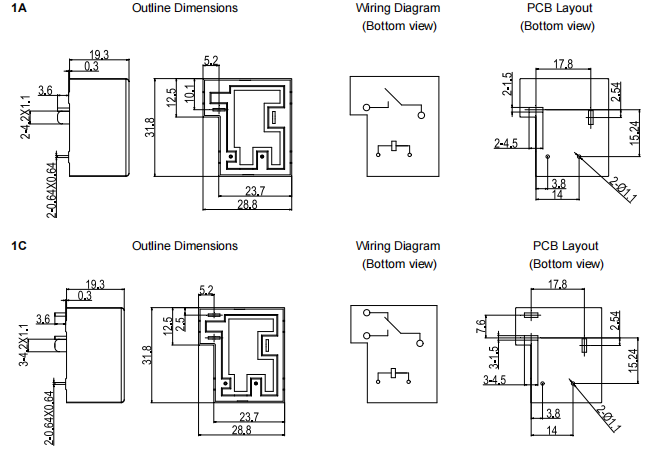

De W12T-50 heeft een uniform compact platformontwerp met externe afmetingen van 31,8 x 28,8 x 19,3 mm. Voor afmetingen zonder gespecificeerde toleranties: afmetingen ≤1 mm hebben een tolerantie van ±0,2 mm; afmetingen >1 mm en <5 mm hebben een tolerantie van ±0,3 mm; afmetingen ≥5 mm hebben een tolerantie van ±0,5 mm. Voor PCB-lay-outs zijn niet-gespecificeerde afmetingen altijd ±0,1 mm. Standaard montageafmetingen en pin-indelingen vergemakkelijken snelle integratie en productupgrades voor fabrikanten van apparatuur.

Typische toepassingsgebieden

Met zijn hoge belastingschakelvermogen, hoge isolatieprestaties en volwassen platformontwerp kan de W12T-50 breed worden gebruikt in de volgende gebieden:

Elektrische voertuigen : hoofdcircuitbesturing in BMS-batterijbeheersystemen

Oplaadpalen : aan/uit-beveiliging bij AC/DC-uitgangsklemmen

Fotovoltaïsche nieuwe energie : circuitschakeling in omvormers en combinerboxen. In deze toepassingen voert het relais voornamelijk functies uit zoals vermogensregeling, hoofdcircuitschakeling en prelaadcontrole, wat stabiele en betrouwbare stroomregeloplossingen voor het systeem biedt.
