Vijf kernvoordelen van relais in logica en besturing

In het digitale tijdperk, aangedreven door halfgeleiders, is het traditionele elektromechanische apparaat dat bekend staat als het relais zeer duurzaam. Het is een essentiële interface en een fundamentele veiligheidscomponent binnen het industriële automatiseringsecosysteem; het is geen verouderde technologie die concurreert met geïntegreerde schakelingen. Als betrouwbare brug voor energiecontrole vertalen relais de delicate commando's van de micro-elektronische laagspanningswereld naadloos en veilig naar krachtige acties binnen de fysieke wereld. Hieronder worden vijf fundamentele voordelen gepresenteerd die relais duurzaam en, op sommige gebieden, onvervangbaar maken:

Superieure elektrische isolatie en robuuste stroomschakelmogelijkheden

De fundamentele kracht van relais ligt in hun elektromagnetische fysieke structuur, waardoor volledige, fysieke elektrische isolatie tussen het stuurcircuit (spoel) en het belastingscircuit (contacten) wordt bereikt. Veel halfgeleiderapparaten zijn niet in staat de intrinsieke veiligheidsbarrière te bereiken die door deze isolatie wordt gecreëerd.

Hoogspanningsveiligheid en apparatuurbescherming: Bij industriële besturing moet een 24V PLC-uitgangspunt mogelijk een 400V driefasige motor besturen. In dit scenario zijn relais de perfecte tussenpersoon. Om te voorkomen dat deze interferentiesignalen schade veroorzaken aan kerncontrollers ter waarde van duizenden dollars, blokkeren ze potentiële spanningspieken, stootstromen en geïnduceerde elektromotorische krachten aan de belastingszijde volledig. Deze bescherming is ‘inherent’ en vereist geen extra optocouplers of beveiligingscircuits.

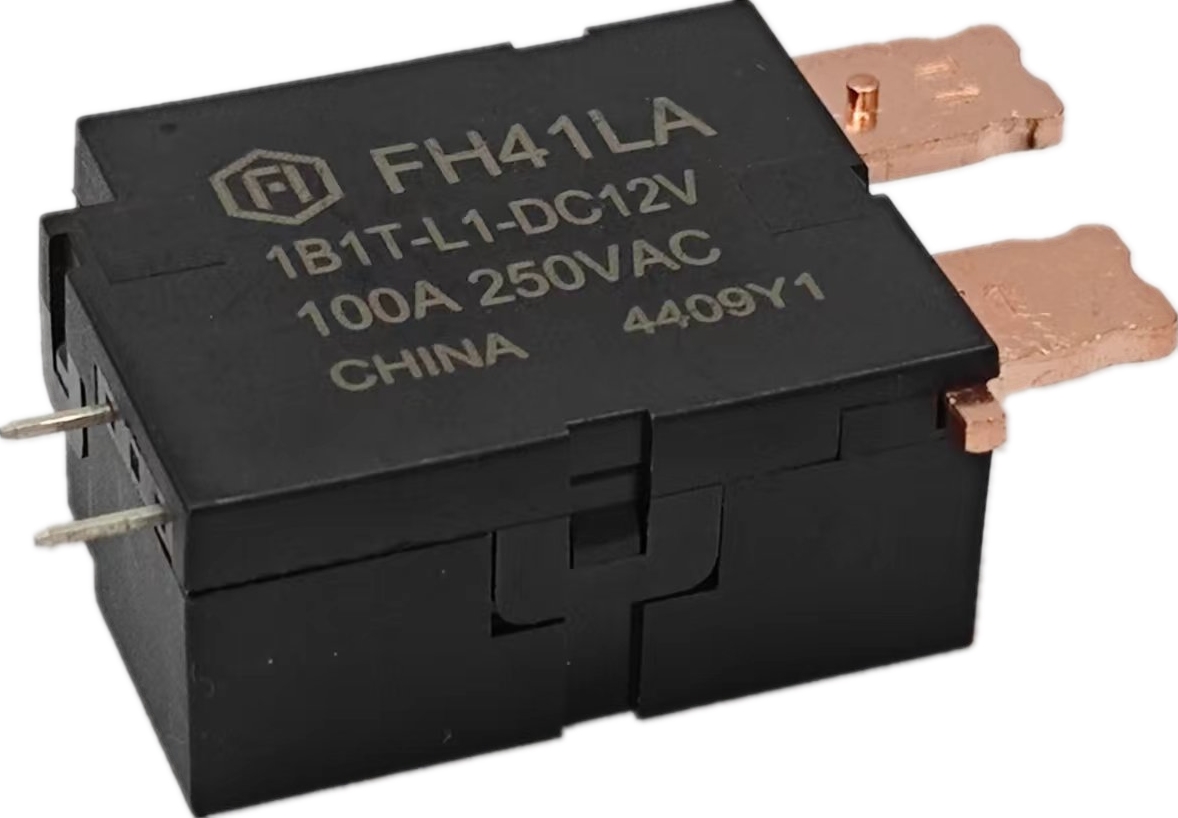

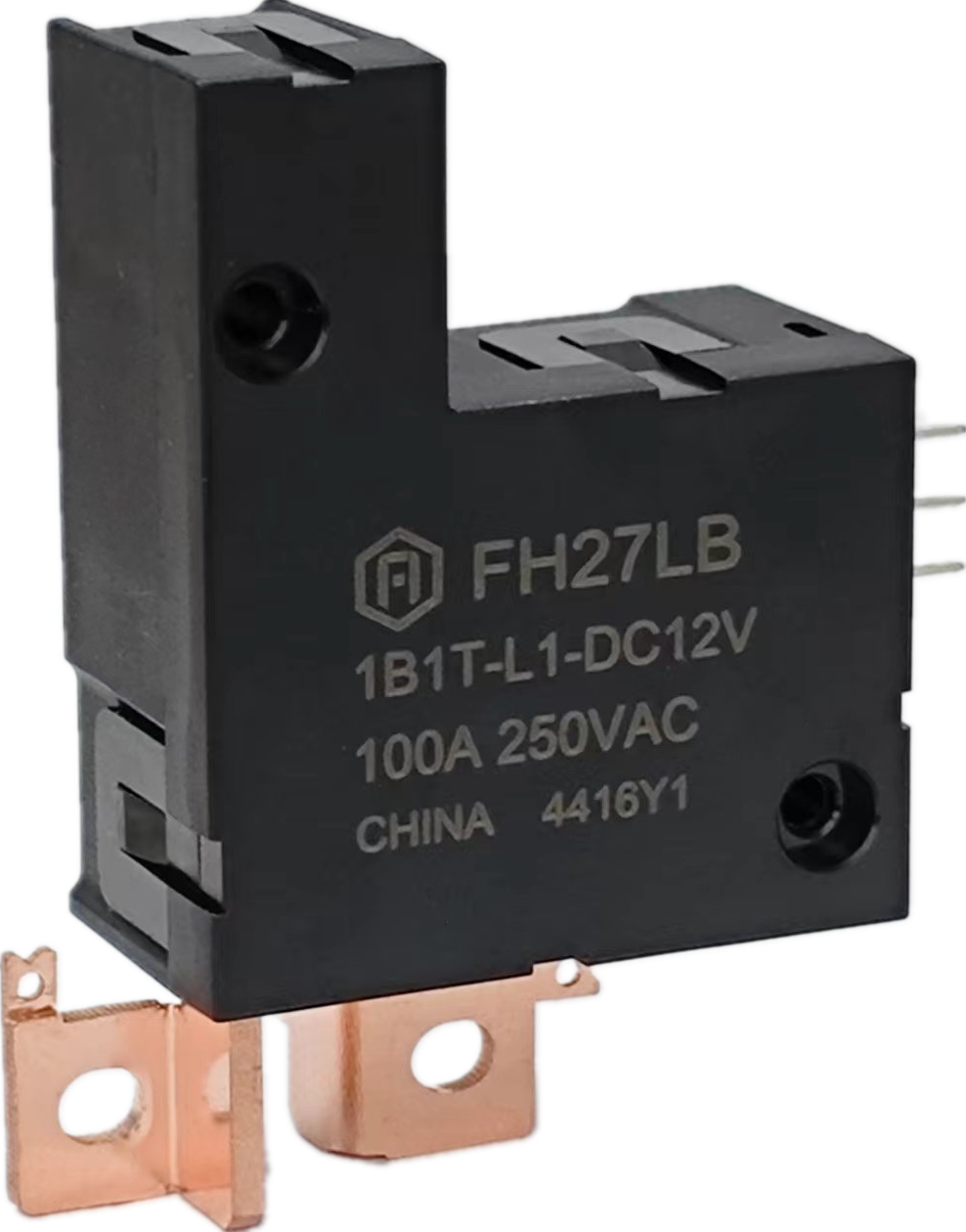

Flexibele belastingaanpassing: relaiscontacten bieden uitzonderlijke veelzijdigheid. U kunt erop vertrouwen dat ze consistent binnen de nominale parameters schakelen, of het nu gaat om capacitieve belastingen, inductieve belastingen met sterke inschakelstromen (zoals motoren of transformatoren) of resistieve belastingen (zoals verwarmingselementen). Industriële besturingstoepassingen kunnen gebruik maken van gespecialiseerde vermogensrelais om stromen van enkele tientallen ampères direct te beheren. Ze hebben een lage spanningsval in de aan-toestand, wat resulteert in een relatief laag eigen stroomverbruik en warmteontwikkeling.

Universele AC/DC-belastingscompatibiliteit: Normaal gesproken ondersteunt hetzelfde relaismodel zowel AC- als DC-belastingen (let op de noodzaak van DC-boogonderdrukking). Deze flexibiliteit biedt grote voordelen voor productontwerp en voorraadbeheer.

Ongeëvenaarde omgevingstolerantie en systeemrobuustheid

In zware industriële omgevingen is de stabiliteit veel groter dan de schakelsnelheden van microseconden. De elektromechanische structuur van relais maakt ze robuuster dan puur elektronische componenten.

Inherente elektromagnetische immuniteit: relaisspoelen vertonen een opmerkelijke tolerantie voor stuursignalen en worden niet beïnvloed door kleine spanningsschommelingen en signaalruis. In omgevingen met intense EMI (bijvoorbeeld in de buurt van lasmachines of omvormers met hoog vermogen) kunnen op halfgeleiders gebaseerde schakelapparaten defect raken als gevolg van interferentie. Relais worden echter niet ten onrechte geactiveerd. Dit is tenzij de spoelspanning continu onder of boven de bedrijfsdrempel wordt getrokken.

Extreem breed bedrijfstemperatuurbereik: relais van industriële kwaliteit werken stabiel van -40°C tot 85°C, waarbij sommige modellen zelfs hogere temperaturen tolereren. De prestaties van halfgeleiderapparaten kunnen aanzienlijk variëren afhankelijk van de temperatuur. Dit omvat aan-weerstand en schakelsnelheid. Dit kan mogelijk resulteren in een verslechtering van de prestaties of thermische storingen bij hoge temperaturen. Vaak is de toevoeging van koellichamen of geforceerde luchtkoeling noodzakelijk, waardoor de complexiteit en de kosten van het systeem toenemen.

Weerstand tegen schokken, trillingen en stof: Speciaal ontworpen schokbestendige relais met versterkte interne structuren en potgrond worden gebruikt voor mobiele toepassingen zoals spoorvervoer en bouwmachines. Deze zorgen voor een stabiele contactwerking onder voortdurende trillingen en schokken, waardoor valse ontkoppelingen worden voorkomen.  Hun afgedichte constructie blokkeert ook effectief het binnendringen van stof en vocht, een uitdaging die vaak onhaalbaar is met open printplaten.

Minimale probleemoplossing en uitzonderlijk onderhoudsgemak

Voor klanten die op zoek zijn naar minimale stilstand en maximale onderhoudsefficiëntie, vormen de 'waarneembaarheid' en 'onderhoudsgemak' van een relais de kernwaarde ervan.

Real-time statuszichtbaarheid: Zelfs als ze niet bekrachtigd zijn, worden de contactposities van veel relais duidelijk weergegeven door mechanische indicatorvlaggen, naast dat ze zichtbaar zijn via de observatievensters. De klassieke hoorbare ‘klik’ bij inschakeling geeft ingenieurs onmiddellijk auditief inzicht feedback, waardoor een snelle voorlopige foutlokalisatie mogelijk is.

Diagnostisch proces zonder gespecialiseerd gereedschap: Onderhoudspersoneel heeft slechts een multimeter nodig om de meeste diagnostiek uit te voeren: het meten van de spoelweerstand om open circuits te bepalen, en het meten van de contactweerstand om vonkoverslag of vastlopen te identificeren. Dit elimineert de noodzaak voor dure logica-analyzers of tools voor het debuggen van software, waardoor onderhoudsbarrières en toolingkosten worden verlaagd.

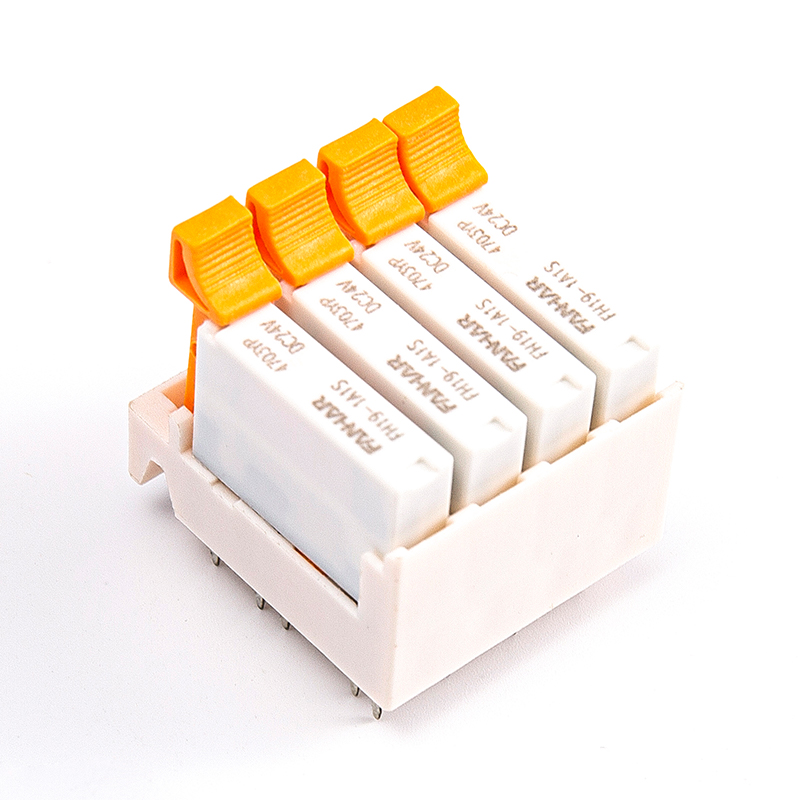

Modulaire vervanging en voorspelbare levensduur: relais maken doorgaans gebruik van standaard railmontage of socket-achtige installatie. In productielijnen of grote apparatuur minimaliseert het vervangen van een enkel relais binnen enkele minuten na een circuitstoring de systeemuitval aanzienlijk. Bovendien wordt hun levensduur duidelijk gedefinieerd door ‘mechanische levensduur’ en ‘elektrische levensduur’. Gebruikers kunnen preventief onderhoud uitvoeren op een wetenschappelijke manier, op basis van de bedrijfsfrequentie en het belastingstype. Hierdoor kunnen ze onderdelen batchgewijs vervangen. Ze kunnen dit doen vóór het einde van hun verwachte levensduur. Hierdoor worden productieonderbrekingen vermeden.

Ongeëvenaarde kosteneffectiviteit in kleine tot middelgrote systemen

In kostengevoelige en functiespecifieke toepassingen leveren relaisoplossingen uitzonderlijke algemene economische waarde.

Lage initiële investering en geen ontwikkelingskosten: voor een speciale automatiseringsmachine of kleine productielijn kan de besturingslogica uit slechts tientallen relais en timers bestaan. Relay-oplossingen elimineren PLC-hardwarekosten, softwarelicentiekosten en kostbare programmeertijd voor ingenieurs. Zodra de bedrading is voltooid, wordt de logica permanent vastgelegd en gevalideerd.

Voordeel op het gebied van totale eigendomskosten: Voor logische besturing met een vaste functie die minimale wijzigingen vereist, resulteren de stabiliteit en onderhoudbaarheid van relaisoplossingen in uitzonderlijk lage totale eigendomskosten. Ze elimineren zorgen over softwarecrashes, virusinterferentie of firmware-upgrades.

Naadloze technologie- en talenttransitie: Ladderdiagram – de wereldwijd gestandaardiseerde PLC-programmeertaal – ontleent zijn grafische symbolen en logische concepten rechtstreeks aan relaisbesturingscircuits. Hierdoor kunnen ervaren elektriciens en ervaren technici moderne PLC-gebaseerde systemen naadloos begrijpen, ontwerpen en onderhouden, waardoor de moeilijkheidsgraad en de kosten van bedrijfstechnologie-upgrades en personeelstraining aanzienlijk worden verminderd.

De ultieme waarborg voor veiligheidskritische systemen

Op domeinen die betrekking hebben op de veiligheid van mensen en apparatuur is het kernontwerpprincipe ‘fail-safe’. De fysieke kenmerken van relais maken ze tot de

ultiem bescherming voor het aanleggen van veiligheidscircuits.

Bepaalde faalmodi en gedwongen ontkoppeling: dit is de belangrijkste reden waarom relais onvervangbaar zijn in veiligheidscircuits. Tijdens stroomuitval keren de normaal gesloten contacten van een relais fysiek en met geweld terug naar de gesloten toestand, terwijl normaal open contacten met geweld worden losgekoppeld. Deze eigenschap wordt veel toegepast in noodstopcircuits, veiligheidsdeurvergrendelingen en overbelastingsbeveiligingslussen. Stroomuitval van het systeem activeert onmiddellijk een veilige toestand: een eenvoudig, direct en absoluut betrouwbaar beschermingsmechanisme waarvan de zekerheid softwareoplossingen die gevoelig zijn voor storingen als gevolg van op hol geslagen programma's of vastlopen van chips ruimschoots overtreft.

Naleving van de veiligheidsnormen: Veel op relais gebaseerde veiligheidsrelaismodules over de hele wereld zijn geslaagd voor een strenge functionele veiligheidscertificering. (bijv. IEC 61508, ISO 13849). Deze modules bereiken hoge veiligheidsintegriteitsniveaus door middel van hardwarelogica zoals redundantie, zelfbewaking en kruisbewaking, en vinden veelvuldig gebruik in sectoren met een hoog risico, zoals de automobielindustrie en liftcontrole.

Vereenvoudigde hardwareredundantie: Redundantiecontrole op hardwareniveau kan eenvoudig worden bereikt via eenvoudige serie- (AND-logica) of parallelle (OR-logica) verbindingen van meerdere relaiscontacten. Dit maakt het mogelijk om systemen te bouwen die veilig blijven, zelfs als individuele componenten uitvallen. De intuïtiviteit en betrouwbaarheid van dit redundante ontwerp zijn moeilijk te evenaren met softwareredundantie.

Industriële funderingen bouwen met halfgeleidertechnologie

Relais en halfgeleidertechnologie zijn geen vervangers, maar symbiotische partners. Hoewel we geïntegreerde schakelingen en PLC's omarmen voor signaalverwerking, snelle berekeningen en complexe logica, blijven relais de vertrouwde bondgenoten van ingenieurs in scenario's die hoge isolatie, krachtige aandrijfmogelijkheden, extreme veerkracht, ultieme betrouwbaarheid en veiligheid en geoptimaliseerde totale levenscycluskosten vereisen.

Fanhar streeft ernaar innovatie te brengen in de klassieke relaisarchitectuur. Door nieuwe contactmaterialen van zilverlegeringen te ontwikkelen om de contactweerstand te verminderen en boogvorming te onderdrukken, door magnetische circuitsystemen te optimaliseren om het energieverbruik te verlagen en de gevoeligheid te verbeteren, en door afdichtingstechnologieën te versterken om het aanpassingsvermogen aan de omgeving te verbeteren, leveren we voortdurend waarde aan onze klanten.
