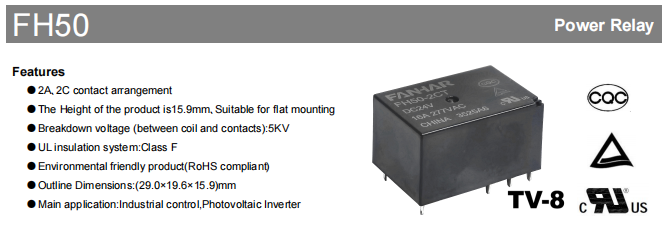

FH50 Industrieel relais

In het huidige snel veranderende domein van industriële automatisering en hernieuwbare energie hebben de vereisten voor fundamentele systeemcomponenten – relais – de fundamentele rol van het ‘activeren en deactiveren van circuits’ overtroffen. Ze moeten nu bestand zijn tegen zwaardere omstandigheden, hogere vermogensbelastingen aankunnen, een langere levensduur garanderen en voldoen aan strenge mondiale milieuregels. Vandaag bieden we een diepgaande analyse van het FH50 High-Power Relay, een krachtig apparaat van 16 A dat speciaal is ontworpen voor veeleisende toepassingen zoals industriële besturing en fotovoltaïsche omvormers.

Kernvoordelen

De FH50 vertegenwoordigt meer dan alleen een relais; het is een solide toewijding aan systeemstabiliteit. De kernsterkten komen tot uiting in de volgende aspecten:

Ontwerp met hoge dichtheid, flexibele installatie

Met compacte afmetingen van slechts 29,0 mm (L) x 19,6 mm (B) x 15,9 mm (H) maakt het kleine vloeroppervlak hem uitzonderlijk geschikt voor vlakke montage. Dit bespaart effectief waardevolle PCB-ruimte, wat perfect aansluit bij de moderne trend naar miniaturisatie en ontwerp met hoge dichtheid in industriële apparatuur. De lichtgewicht constructie, ongeveer 16,5 gram, maakt ook geautomatiseerde assemblage en productie mogelijk.

Elektrische isolatie en veiligheid

Ultrahoge weerstandsspanning: De diëlektrische sterkte tussen de spoel en de contacten bereikt een verbazingwekkende 5000VAC. Dit zorgt voor een sterke elektrische isolatie van het systeem, waardoor de laagspanningsregelcircuits worden beschermd tegen fouten aan de hoogspanningszijde - een essentieel kenmerk in hoogspanningstoepassingen zoals fotovoltaïsche omvormers.

Isolatiewaarde: De initiële isolatieweerstand bereikt 1000MΩ (bij 500VDC), waardoor een verwaarloosbare lekstroom wordt gegarandeerd.

UL Klasse F-isolatiesysteem: Dit geeft aan dat de isolatiematerialen temperaturen tot 155°C kunnen verdragen, wat een aanzienlijke veiligheidsmarge en verbeterde betrouwbaarheid oplevert.

Krachtige capaciteit voor het hanteren van lasten

16A nominale belasting: Hij kan gemakkelijk een resistieve belasting van 16A aan bij 277VAC, met een maximaal schakelvermogen tot 4432VA. Dit is voldoende om verschillende industriële machines, motoren, verwarmingstoestellen en andere apparaten te bedienen.

Hoogwaardige contacten: maakt gebruik van milieuvriendelijk AgSnO2-contactmateriaal (zilvertinoxide). Vergeleken met traditioneel AgCdO biedt AgSnO2 weerstand tegen lassen en boogerosie, wat leidt tot uitzonderlijke prestaties bij toepassingen met hoge stroomsterkte en hoge inschakelstroom en een aanzienlijke verlenging van de elektrische levensduur.

Minimale belastingscapaciteit: Ondersteunt minimale belastingen tot 5VDC 100mA, waardoor het in sommige signaalschakelscenario's kan worden gebruikt, waardoor de veelzijdigheid wordt vergroot.

Snelle respons en hoge robuustheid

Snelle bediening: bedrijfstijd ≤10 ms, vrijgavetijd ≤5 ms, voldoet aan de eisen voor snelle reactie in industriële besturingssystemen.

Brede aanpassingsmogelijkheden aan de omgeving: Het bedrijfstemperatuurbereik reikt van -40°C tot 85°C, met een vochtigheidsbereik van 5% tot 85%. Het functioneert betrouwbaar bij zowel extreme kou als intense hitte.

Uitstekende mechanische prestaties: Vertoont schokbestendigheid van 10 g (operationeel) en 100 g (catastrofaal), naast trillingsweerstand van 10 Hz tot 55 Hz, 1,5 mm DA. Dit garandeert een betrouwbare functionaliteit in industriële omgevingen die worden blootgesteld aan mechanische trillingen en stoten.

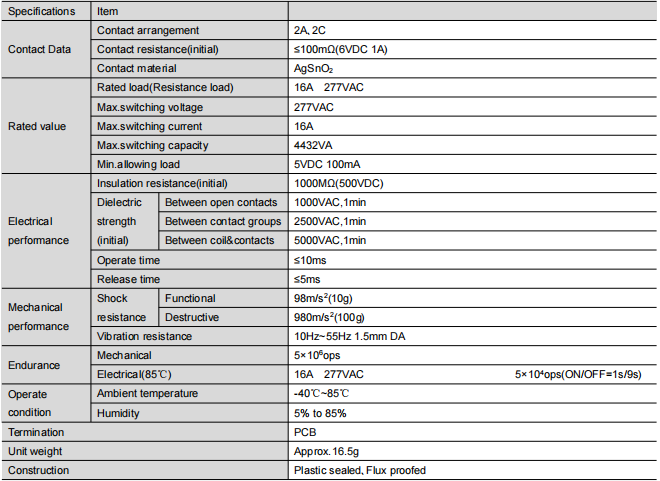

Diepgaande technische parameteranalyse (essentieel voor selectie)

Om u te helpen bij het maken van een nauwkeurigere selectie, bieden wij een diepere interpretatie van de belangrijkste technische parameters:

Typische toepassingen: verder dan PV en industriële besturing

Hoewel de belangrijkste toepassingen industriële besturing en fotovoltaïsche omvormers zijn, wordt de FH50 op basis van zijn prestaties ook veel gebruikt in:

PV-omvormers: voor schakel- en beveiligingscircuits aan zowel gelijkstroom- als wisselstroomzijde. De hoge weerstandsspanningskarakteristiek past perfect bij de hoogspanningsomgeving van PV-systemen.

Industriële bedieningspanelen: Functioneren als intermediair tussen PLC's, timers, temperatuurregelaars en externe belastingen, waaronder motoren, magneetkleppen en verwarmingselementen.

Smart Home / Gebouwautomatisering: Gebruikt bij verlichtingsregeling met hoog vermogen, HVAC-systemen, pompbeheer, enz.

EV-laadapparatuur: in AC-laadpalen, functionerend als een sleutelcomponent voor het schakelen van de stuurpiloot en het hoofdcircuit.

Energiebeheer: Voor stroomschakeling en uitgangscontrole in apparatuur zoals UPS en spanningsregelaars.

Selectie- en gebruiksgids: hoe maakt u de beste keuze?

De documentatie belicht twee structurele typen, die essentieel zijn voor het selectieproces:

Fluxbestendig type:

Aanbevolen omgeving: Schone omgevingen, zoals in huishoudelijke apparaten of verdeelkasten met airconditioning. Het voorkomt effectief dat fluxgassen het relais binnendringen tijdens het PCB-soldeerproces.

Opmerking: Het biedt geen volledige bescherming tegen de infiltratie van externe corrosieve gassen (zoals H2S, SO2, NO2) en deeltjes.

Kunststof verzegeld type:

Aanbevolen omgeving: Onreine of schurende omstandigheden, inclusief chemische faciliteiten, machines buitenshuis of werkplaatsen met verhoogde stofconcentraties. De interne contacten zijn volledig geïsoleerd van de externe omgeving en bieden corrosiebestendigheid en stofbescherming.

Conclusie: Als u extreme eisen stelt aan betrouwbaarheid op de lange termijn of de uiteindelijke gebruiksomgeving niet kunt voorspellen, is de keuze voor het met plastic afgedichte type de robuustere oplossing.

Installatie- en ontwerpherinneringen

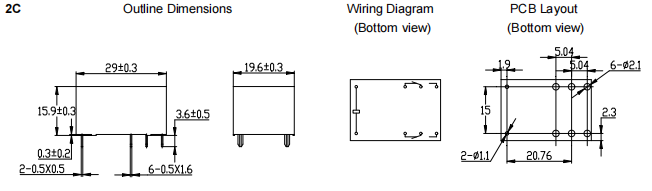

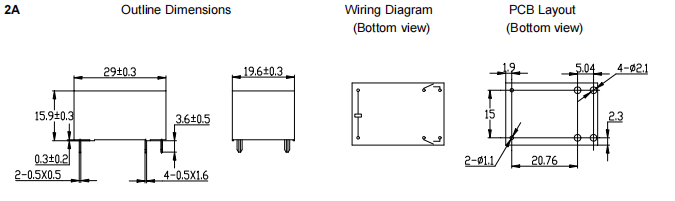

Houd u strikt aan de aanbevolen PCB-indelingstolerantie (±0,1 mm) en schets de maattoleranties om een goede montage- en soldeerkwaliteit te garanderen.

Vermijd tijdens het hanteren en installeren van het product het te laten vallen of bloot te stellen aan sterke schokken, aangezien dit veranderingen in de interne parameters kan veroorzaken.

Samenvatting en vooruitzichten

Het FH50 hoogvermogenrelais, gekenmerkt door zijn compacte formaat, een isolatiespanning tot 5KV, een aanzienlijk laadvermogen van 16A en uitgebreide internationale veiligheidscertificeringen (UL, TUV, CQC), vertegenwoordigt een geduchte keuze voor de sectoren industriële besturing en hernieuwbare energie. Het overstijgt een eenvoudig schakelcomponent; het fungeert als een essentiële bondgenoot die de duurzame, betrouwbare prestaties van uw systeem garandeert en de concurrentiepositie van uw producten op de markt verbetert.

De FH50 is een voorbeeldige optie voor diegenen die op zoek zijn naar een krachtig en betrouwbaar vermogensrelais, dat onderzoek en evaluatie verdient. Neem onmiddellijk contact met ons op voor monsters en technische ondersteuning, en laat de FH50 uw komende project beschermen!

Disclaimer: De parameters in dit artikel zijn samengesteld op basis van openbare datasheets. Voor specifieke selectie en ontwerp verwijzen wij u naar de officiële meest recente datasheet. Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
