W15-2 Vermogensrelais

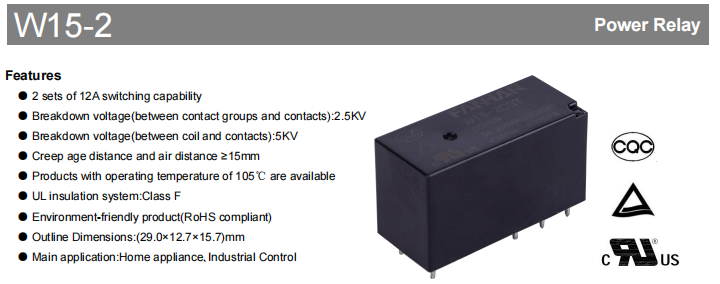

De W15-2-serie is een high-performance stroom relais bedoeld voor gebruik in toepassingen voor middelmatige tot hoge belastingcontrole. De kern ervan is de dual-set, 12A onafhankelijke schakelmogelijkheid, waardoor twee circuits betrouwbaar kunnen worden aangestuurd, gelijktijdig of afzonderlijk. Dit biedt een flexibele oplossing voor huishoudelijke apparaten, industriële besturingssystemen, automatiseringsapparatuur en energiesystemen. Dankzij de isolatie die bestand is tegen een spanning tot 5 kV, het uitgebreide bedrijfstemperatuurbereik van -40°C tot 105°C en het RoHS-conforme eco-ontwerp, biedt het een hoge betrouwbaarheid en een lange levensduur in diverse en veeleisende toepassingsomgevingen.

Kernvoordelen

De W15-2-serie combineert uitstekende prestaties en duurzaamheid binnen zijn kleine afmetingen van 29,0 x 12,7 x 15,7 mm.

Onafhankelijke tweekanaalsbediening: De W15-2-serie combineert uitstekende prestaties en duurzaamheid binnen zijn kleine afmetingen van 29,0 x 12,7 x 15,7 mm.

Robuuste elektrische isolatie: 5KV is bestand tegen spanning tussen spoel en contacten, onderdrukt effectief interferentie en beschermt de laagspanningsbesturingszijde.

Superieure milieurobuustheid: aangeboden in een versie voor hoge temperaturen van 105 ℃ met stof- en vervuilingsbestendige afdichtingsopties, is hij bestand tegen industrieel stof, vocht en corrosieve gassen (bijv. H₂S, SO₂).

Wereldwijde milieuconformiteit: het voldoet volledig aan RoHS en voldoet aan de groene productienormen en internationale regelgeving voor markttoegang.

Gedetailleerde technische specificaties

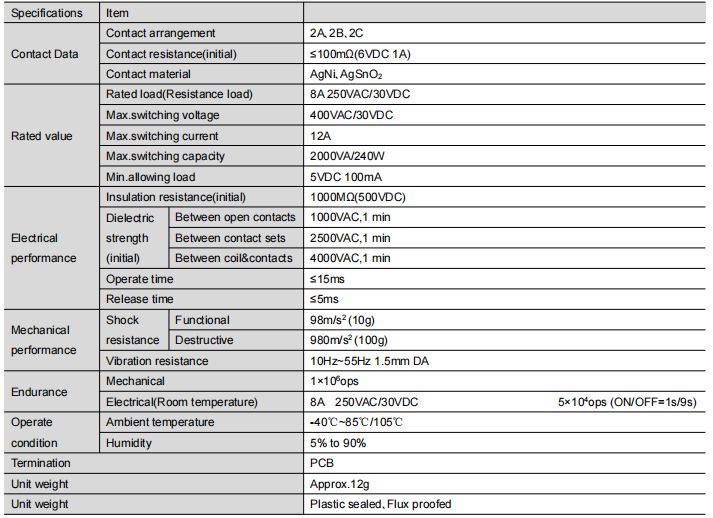

Contactsysteem: flexibel en betrouwbaar

Configuratieopties: Er zijn drie soorten formulieren: 2A (normaal open), 2B (normaal gesloten) en 2C (omschakeling). Deze kunnen worden gebruikt om aan uiteenlopende besturingsvereisten te voldoen.

Materiaalkunde:

AgNi-contacten: een veelzijdige keuze die geleiding en contactstabiliteit biedt.

AgSnO₂-contacten: Ideaal voor inductieve belastingen zoals motoren en relaisspoelen. Dit product is ontworpen voor uitdagende belastingen en is boog- en slijtvast.

Elektrische prestaties: Het maximale vermogen voor de belasting is 8A bij 250VAC/30VDC, het maximale schakelvermogen is 12A/400VAC en de initiële contactweerstand is ≤100mΩ. Dit zorgt voor een zeer efficiënte geleiding.

Isolatie en veiligheidsbarrière

Isolatieweerstand ≥1000MΩ (bij 500VDC).

Uitgebreide diëlektrische sterkte: 1000VAC tussen open contacten, 2500VAC tussen contactsets en 4000VAC tussen de spoel en de contacten, alles voor een duur van één minuut.

Kruipafstand en speling ≥15 mm, waardoor een zeer betrouwbare veiligheidsisolatie wordt geboden.

Mechanische en dynamische prestaties

Snelle respons: Real-time controle is alleen gegarandeerd als de werkingstijd niet groter is dan 15 ms en de releasetiming niet groter is dan 5 ms.

Lange levensduur: Mechanische levensduur bereikt maximaal 1.000.000 handelingen; het elektrische uithoudingsvermogen blijft verlengd onder nominale belasting.

Robuuste constructie: het is bestand tegen trillingen (10-55 Hz, amplitude van 1,5 mm) en vernietigende schokken tot 100 g, waardoor het geschikt is voor zware omstandigheden.

Compatibiliteit van spoel en aandrijving

Geschikt voor 12 gangbare spanningen variërend van 3VDC tot 110VDC, waardoor een naadloze integratie met gangbare PLC's en controllers mogelijk wordt.

Typische voorbeelden: 12VDC-variant (bedrijfsspanning ≤9,0VDC, spoelweerstand 360Ω); 24VDC-variant (bedrijfsspanning ≤18,0VDC, spoelweerstand 1440Ω), beide met een laag stroomverbruik van ongeveer 400 mW.

Configuratie van aanpassingsvermogen aan de omgeving

Temperatuur: Standaardversie: -40℃ tot 85℃; Versie voor hoge temperaturen: tot 105℃.

Luchtvochtigheid: 5% tot 90% RV.

Afdichtingsopties:

Fluxbestendig type: Dit product is geschikt voor schone binnenomgevingen, zoals die in consumentenelektronica en communicatieapparatuur.

Plastic verzegeld type: Dit is verplicht voor industriële en buitenomgevingen waar sprake is van corrosieve gas- of stofvervuiling.

Wereldwijde certificeringen, uw zekerheid

De W15-2-serie beschikt over de belangrijkste internationale certificeringen die uw paspoort vormen voor de wereldwijde productdistributie.

UL/C-UL-certificering (E475405): Herkent een belasting van 8A 250VAC/30VDC, ondersteunt motor- en verlichtingsbelastingen.

TUV-certificering (R 50332875): Omvat alle contactconfiguraties, certificeert een belasting van 12 A en werking bij 105 ℃ bij hoge temperaturen.

China CQC-certificering (CQC15002137649): Voldoet aan de Chinese verplichte productcertificeringsvereisten.

Isolatiesysteem: UL Klasse F (155℃) isolatiematerialen garanderen consistente prestaties onder langdurige omstandigheden met hoge temperaturen.

Typische toepassingen en selectiegids

Brede toepassingsgebieden:

Huishoudelijke apparaten: Airconditionercompressoren, wasmachinemotoren, krachtige bediening van keukenapparatuur.

Industriële besturing: PLC-uitgangsmodules, motorstart/stop, verwarmingschakeling.

Automatiseringsapparatuur: robotarmen, transportbanden, besturing van de lopende band.

Energiebeheer: UPS-overdrachtsschakeling, PV-omvormerbesturing, EV-laadpaalcircuitbesturing.

Nauwkeurige selectiegids:

Modelformaat: W15-2AST-XXX

Code-uitsplitsing:

Contacten: 2A (NO), 2B (NC), 2C (CO)

Afdichting: nul (fluxbestendig), S (plastic afgedicht)

Contactmateriaal: nul (AgNi), T (AgSnO₂)

Speciale code: bijv. G (vergulde contacten voor microsignalen)

Spoelspanning: 3-110VDC optioneel

Selectieadvies: Kies het afdichtingstype strikt op basis van de beschrijving van het aanpassingsvermogen aan de omgeving en uw specifieke gebruikscasus.

Installatie- en gebruiksbelangrijkste punten

Installatie: PCB-insteekmontage. Gedetailleerde bedradings- en lay-outschema's (onderaanzicht) zijn aanwezig. Aanbevolen PCB-layouttolerantie: ±0,1 mm.

Solderen: Om thermische schade aan de afgedichte behuizing te voorkomen, worden temperatuurgeregelde soldeerprocedures geadviseerd.

Gebruiksopmerkingen:

Vermijd mechanische schokken of vallen.

Niet aanbevolen voor zeer lage belastingsomstandigheden onder 5VDC 100mA.

Onderhoud: De verwachte levensduur wordt bereikt bij gebruik onder gespecificeerde omstandigheden. Het regelmatig beoordelen van de contactstatus en operationele duur helpt om optimale prestaties te behouden.

Conclusie

Het relais uit de W15-2-serie, inclusief dubbele schakelcapaciteit van 12 A, isolatieprestaties, uitgebreid temperatuurbereik en verschillende internationale certificeringen, is een betrouwbaar onderdeel voor elektrische isolatie en controle in huishoudelijke en industriële toepassingen. Het biedt betrouwbare prestaties op de lange termijn in standaardtoepassingen en in zware omgevingen met hoge temperaturen of vervuiling.

Als u aanvullende technische informatie, monsters of hulp bij bestellingen nodig heeft, neem dan contact met ons op.
