W11-serie vermogensrelais: 10 A hoog schakelvermogen, 200 mW ultralaag spoelstroomverbruik, 5 kV hoge weerstandsspanning

In moderne industriële automatisering en smart home-toepassingen zijn relaisprestaties van cruciaal belang voor de stabiliteit en efficiëntie van apparatuur. De W11 relais , met zijn uitstekende prestaties en betrouwbaarheid, is een ideale keuze voor industriële controle , smart home en energiebeheer voor 5G-communicatie. Hieronder vindt u een gedetailleerde introductie van het W11-relais, zodat u de kenmerken en voordelen ervan begrijpt.

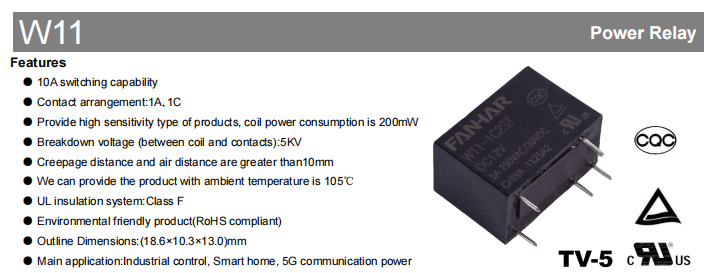

Producteigenschappen

10A schakelvermogen: Het W11-relais kan stroombelastingen tot 10 A aan en voldoet daarmee aan de behoeften van verschillende industriële en huishoudelijke toepassingen.

Hoge doorslagspanning: Een doorslagspanning van 5 kV (tussen spoel en contacten) zorgt voor een extreem hoge veiligheid en betrouwbaarheid.

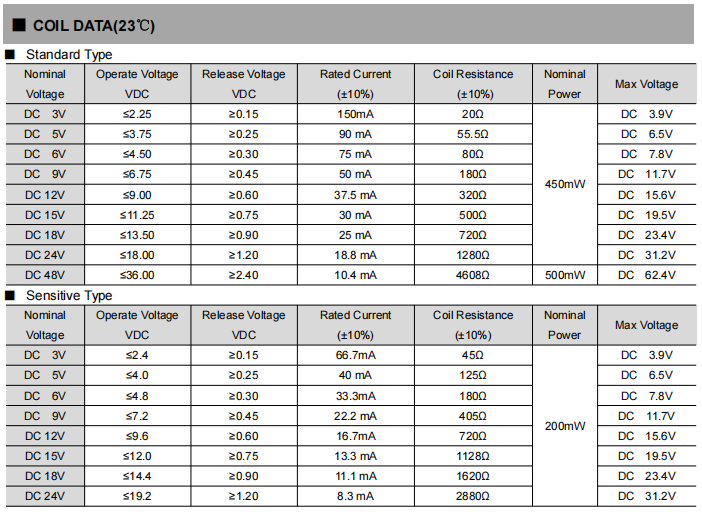

Hoge gevoeligheid: Er is een hooggevoelige versie beschikbaar met een spoelstroomverbruik van slechts 200 mW en een snelle responstijd.

Milieuvriendelijk ontwerp: RoHS-conform, milieuvriendelijk.

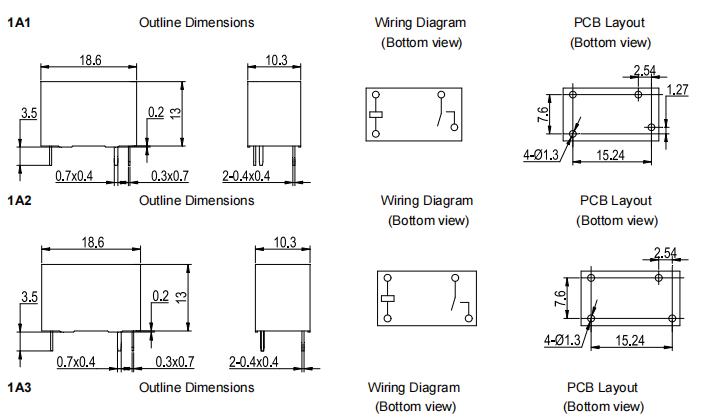

Compacte afmetingen: Kleine afmetingen (18,6 x 10,3 x 13,0 mm) maken het gemakkelijk om in verschillende apparaten te integreren.

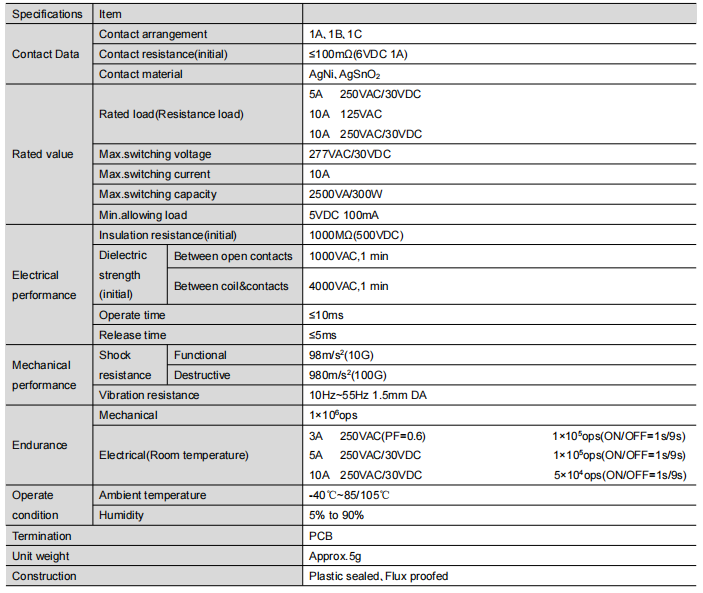

Productparameters

Contactregeling: 1A (één formulier A, SPST-NO) en 1C (één formulier C, SPDT) om te voldoen aan verschillende circuitontwerpvereisten.

Contactweerstand (initieel): ≤100mΩ (bij 6VDC 1A), waardoor een efficiënte stroomoverdracht wordt gegarandeerd.

Contactmateriaal: AgNi en AgSnO₂, voor uitstekende geleiding en duurzaamheid.

Nominale belasting: 5A 250VAC/30VDC, 10A 125VAC; maximale schakelspanning 277VAC/30VDC; maximale schakelstroom 10A; maximaal schakelvermogen 2500VA/300W; minimaal toegestane belasting 5VDC 100mA.

Prestatieoverzicht

Isolatieweerstand (initieel): Tot 1000MΩ (bij 500VDC), voor een sterke elektrische isolatie.

Diëlektrische sterkte (initieel): 1000VAC gedurende 1 minuut tussen open contacten; 4000VAC gedurende 1 minuut tussen spoel en contacten.

Bedien tijd: ≤10 ms; Releasetijd: ≤5 ms, wat een snelle respons garandeert.

Mechanische prestaties: Bestand tegen functionele schokken van 98 m/s² (10G) en destructieve schokken van 980 m/s² (100G); trillingsweerstand van 10 Hz ~ 55 Hz met een dubbele amplitude van 1,5 mm.

Uithoudingsvermogen: Mechanische levensduur tot 1×10⁶ schakelingen; elektrische levensduur tot 1×10⁵ schakelingen onder gespecificeerde omstandigheden (AAN/UIT = 1s/9s).

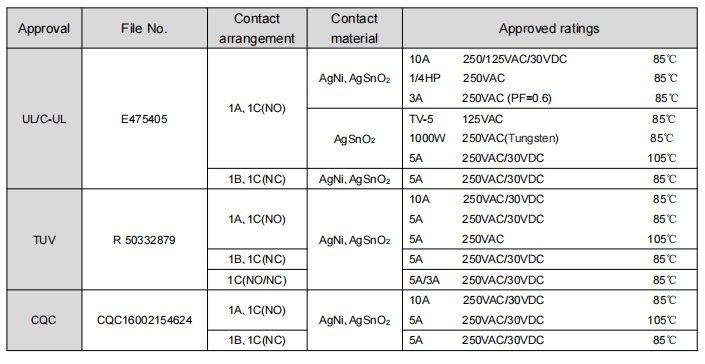

Volledige veiligheidsgoedkeuringen

Het relais uit de W11-serie heeft meerdere internationale veiligheidsgoedkeuringen verkregen, waardoor de wereldwijde verkoop wordt vergemakkelijkt:

UL/C-UL (E475405): Goedgekeurd voor onder andere 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) en 5A 250VAC/30VDC (105℃).

TUV (R-50332879): Goedgekeurd voor 10A 250VAC/30VDC (85℃) en 5A.

CQC (CQC16002154624): Goedgekeurd voor 10A 250VAC/30VDC (85℃) en 5A 250VAC/30VDC (105℃).

Typische toepassingen

Industriële controle : Wordt gebruikt om motoren en andere machines op productielijnen te besturen.

Slim huis : Biedt stabiele stroomregeling in slimme apparaten.

5G-communicatiekracht: Biedt efficiënte stroomschakeling in het energiebeheer van 5G-basisstations.

Conclusie

Het W11-relais is met zijn uitstekende prestaties en brede scala aan toepassingen een ideale keuze voor industriële besturings- en smart home-apparaten. Of u nu onder extreme temperaturen werkt of in toepassingen waarbij hoge stroomsterkten nodig zijn, de W11 biedt een stabiele en veilige oplossing. Neem vandaag nog contact met ons op voor meer informatie over de W11, en laat ons professionele team u helpen bij het selecteren van het relaismodel dat het meest geschikt is voor uw toepassing. Laten we samen op weg gaan naar een efficiëntere en betrouwbaardere toekomst voor intelligente besturing.
