FH66NE-serie hoogstroomrelais voor nieuwe energie | 100A & 160A relais voor zonne-omvormers en industriële besturing

Terwijl systemen voor hernieuwbare energie en industriële automatisering zich blijven ontwikkelen in de richting van een hogere vermogensdichtheid en een grotere efficiëntie, wordt verwacht dat New Energy Relays niet alleen betrouwbare schakelprestaties zullen leveren, maar ook een uitstekend stroomvoerend vermogen, hoge elektrische isolatie en operationele stabiliteit op de lange termijn.

Ontwikkeld om aan deze veeleisende eisen te voldoen, is de Fanhar FH66NE-serie hoogstroom-nieuw-energierelais is speciaal ontworpen voor zonne-energie-omvormers, voorlaadcircuits voor omvormers en industriële besturingsapparatuur. De serie omvat momenteel twee modellen: FH66NE100 en FH66NE160 —biedt een continue draagstroom van respectievelijk 100A en 160A.

Beide modellen zijn op hetzelfde platform gebouwd en hebben identieke algemene afmetingen, montageconfiguratie, spoelopties en isolatieprestaties. Dankzij dit uniforme platformontwerp kunnen fabrikanten van apparatuur de juiste stroomsterkte selecteren zonder de installatiestructuur opnieuw te ontwerpen, waardoor de productontwikkeling wordt vereenvoudigd en de platformcompatibiliteit voor toekomstige upgrades wordt verbeterd.

De FH66NE-serie is met succes toegepast in volumeproductie in meerdere duurzame energie- en industriële besturingsprojecten, wat de betrouwbaarheid ervan aantoont in veeleisende stroomschakeltoepassingen.

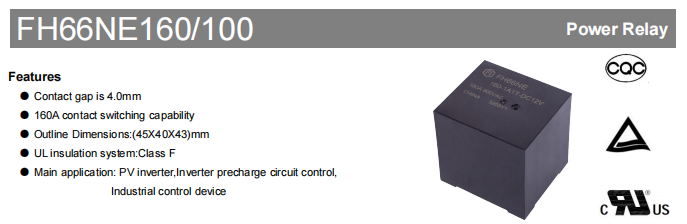

FH66NE 100/160

Ontwerp met hoge isolatie voor verbeterde elektrische veiligheid

Elektrische isolatie is een cruciale vereiste voor apparatuur voor hernieuwbare energie die onder hoogspanningsomstandigheden werkt. Om betrouwbare isolatie en operationele veiligheid te garanderen, bevat de FH66NE-serie een ontwerp met hoge isolatie dat geschikt is voor veeleisende toepassingen voor vermogensregeling.

Het relais is voorzien van een 4,0 mm contactafstand , een diëlektrische sterkte van 2500 VAC tussen open contacten , en 5000 VAC tussen de spoel en de contacten . Bovendien biedt het relais een initiële isolatieweerstand van 1000 MΩ bij 500 VDC en adopts Klasse F isolatie, waardoor de elektrische isolatie en de systeembetrouwbaarheid tijdens langdurig gebruik worden verbeterd.

Dankzij deze elektrische eigenschappen kan de FH66NE-serie voldoen aan de isolatievereisten van zonne-energie-omvormers, voorlaadcircuits voor omvormers en industriële besturingssystemen, waardoor betrouwbare bescherming wordt geboden voor hoogspanningsschakeltoepassingen.

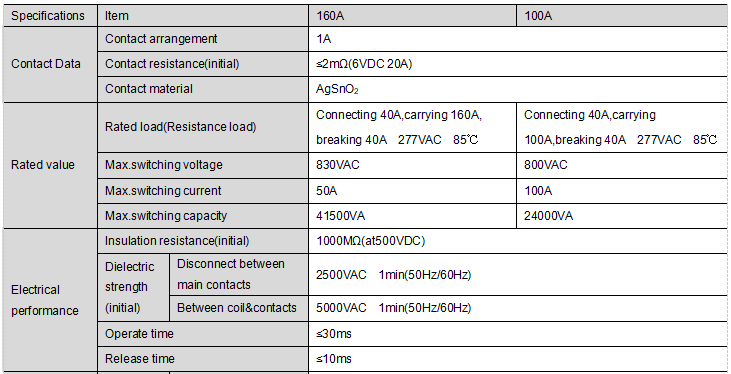

FH66NE 100/160 performance data

Betrouwbare prestaties in veeleisende industriële omgevingen

Naast de elektrische prestaties is de FH66NE-serie ontworpen om langdurige betrouwbaarheid te leveren onder veeleisende bedrijfsomstandigheden. Het relais is geschikt voor toepassingen waarbij stabiele prestaties essentieel zijn, zelfs in omgevingen die onderhevig zijn aan temperatuurschommelingen, trillingen en mechanische belasting.

De FH66NE-serie werkt over een breed omgevingstemperatuurbereik van -40°C tot 85°C , waardoor het geschikt is voor duurzame energiesystemen en industriële apparatuur die in verschillende klimaten wordt ingezet. Het biedt ook een mechanische levensduur tot 1.000.000 schakelingen en an elektrische levensduur van 30.000 schakelingen onder gespecificeerde testomstandigheden (40A AAN / 40A UIT, 277VAC resistieve belasting), waardoor betrouwbare prestaties gedurende de hele levensduur van het product worden gegarandeerd.

Om de duurzaamheid verder te verbeteren, is het relais ontworpen om trillingen en mechanische schokken te weerstaan die vaak voorkomen in industriële toepassingen. Deze kenmerken maken de FH66NE-serie een betrouwbare keuze voor apparatuur die een stabiele en continue stroomomschakeling gedurende langere bedrijfsperioden vereist.

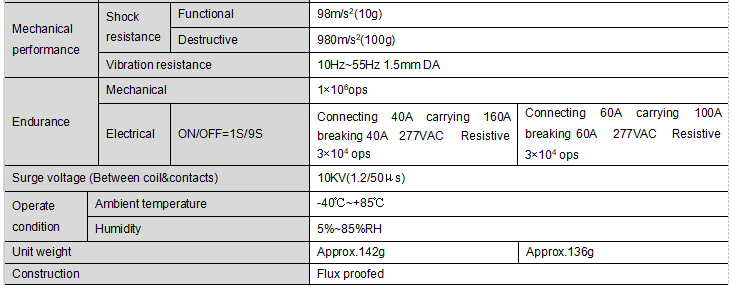

FH66NE 100/160 Mechanical Life & Environmental Performance

Meerdere spoelspanningsopties voor flexibel systeemontwerp

Verschillende besturingssystemen vereisen verschillende spoelspanningsconfiguraties. Om de systeemintegratie te vereenvoudigen, is de FH66NE-serie verkrijgbaar met meerdere DC-spoelspanningsopties, waaronder 6VDC, 9VDC, 12VDC, 24VDC en 48VDC.

Elke spoeloptie is ontworpen met een nominaal energieverbruik van 3,2 W, waardoor ingenieurs de meest geschikte stuurspanning kunnen selecteren zonder het relaisplatform te hoeven wijzigen. Het gestandaardiseerde spoelontwerp verbetert niet alleen de compatibiliteit met verschillende stuurcircuits, maar vereenvoudigt ook de productontwikkeling voor fabrikanten die meerdere spanningsplatforms gebruiken.

Met een gemeenschappelijke relaisstructuur voor alle spoelopties helpt de FH66NE-serie de ontwerpcomplexiteit te verminderen en tegelijkertijd flexibele systeemconfiguraties te ondersteunen.

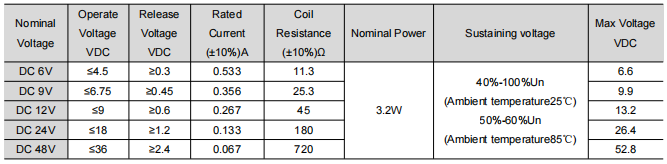

FH66NE 100/160 Coil Specification

Compact platformontwerp voor eenvoudigere productupgrades

De FH66NE100 en FH66NE160 delen hetzelfde platformontwerp, waardoor het voor fabrikanten gemakkelijker wordt om productfamilies met verschillende stroomwaarden te ontwikkelen.

Beide modellen hebben identieke buitenafmetingen van 45 × 40 × 43 mm, samen met dezelfde montageconfiguratie, terminalindeling, isolatieprestaties en beschikbare spoelspecificaties. Het belangrijkste verschil tussen de twee modellen is hun continue draagstroomvermogen.

Met dit gemeenschappelijke platform kunnen fabrikanten van apparatuur upgraden van 100A naar 160A zonder de PCB-indeling of mechanische installatie opnieuw te ontwerpen. Als gevolg hiervan kunnen ontwikkelingscycli worden verkort, de engineeringkosten verlaagd en de productstandaardisatie verbeterd.

Voor fabrikanten die op zoek zijn naar schaalbare oplossingen voor meerdere vermogensklassen, biedt de FH66NE-serie een efficiënt en praktisch platform.

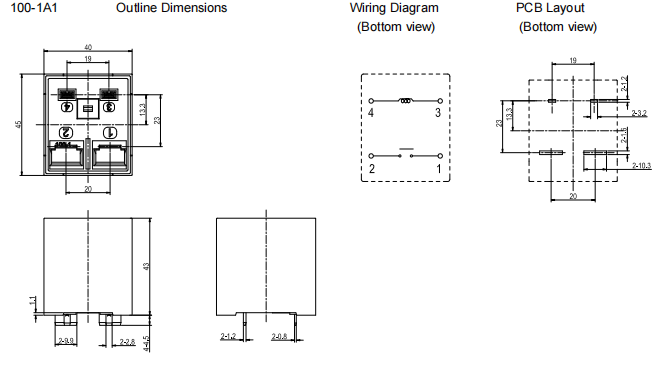

fh66ne-100 Outline Dimension

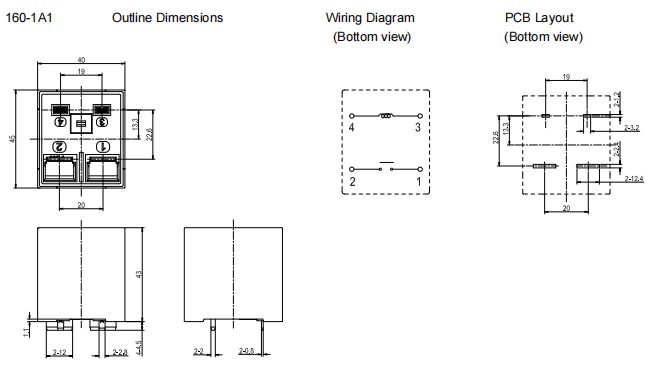

fh66ne-160 Outline Dimension

Typische toepassingen

De FH66NE-serie is ontworpen voor schakeltoepassingen met hoge stroomsterkte en wordt veel gebruikt in hernieuwbare energie en industriële besturingssystemen waar betrouwbare schakelprestaties en een hoog stroomvoerend vermogen vereist zijn.

Typische toepassingen zijn onder meer:

Binnen deze systemen wordt het relais vaak gebruikt voor het schakelen van de hoofdstroom, voorlaadcircuitregeling en andere schakelfuncties met hoge stroomsterkte, waardoor de systeembetrouwbaarheid en operationele veiligheid worden verbeterd.

Dankzij de hoge isolatieprestaties, het compacte platformontwerp en het brede bedrijfstemperatuurbereik is de FH66NE-serie zeer geschikt voor veeleisende vermogensregelingstoepassingen in moderne energie- en industriële apparatuur.

Hoe FH66NE100 of FH66NE160 te selecteren

Omdat de FH66NE100 en FH66NE160 op hetzelfde platform zijn ontwikkeld, hangt de selectie van het juiste model voornamelijk af van de vereiste continue draagstroom van de toepassing.

De FH66NE100 wordt aanbevolen voor systemen die een continue draagstroom tot 100A vereisen, waardoor hij geschikt is voor standaard fotovoltaïsche omvormers en industriële besturingsapparatuur.

Voor toepassingen die een hogere stroomcapaciteit vereisen, zoals krachtige zonne-energie-omvormers en energieopslagsystemen, biedt de FH66NE160 een verhoogde continue draagstroom van 160A, terwijl dezelfde installatieafmetingen en elektrische interface behouden blijven.

Omdat beide modellen hetzelfde mechanische platform delen, kunnen fabrikanten de productprestaties eenvoudig upgraden zonder de apparatuurstructuur opnieuw te ontwerpen. Deze platformconsistentie vereenvoudigt de productontwikkeling, verkort de ontwerpcycli en ondersteunt toekomstige productuitbreiding.

Veelgestelde vragen

Vraag 1: Wat is het hoogstroom-nieuwe-energierelais uit de FH66NE-serie?

De FH66NE-serie is een elektromagnetisch New Energy-relais met hoge stroomsterkte, ontwikkeld door Fanhar Electronics voor hernieuwbare energie en industriële besturingstoepassingen. De serie omvat momenteel de FH66NE100 en FH66NE160, die 100A en 160A continue stroomopties bieden, terwijl hetzelfde platformontwerp behouden blijft. Het is in de eerste plaats ontworpen voor zonne-energie-omvormers, voorlaadcircuits voor omvormers en industriële besturingsapparatuur.

Vraag 2: Welke contactconfiguratie gebruikt de FH66NE-serie?

De FH66NE-serie beschikt over een 1 Form A (SPST-NO) contactconfiguratie met AgSnO₂-contactmateriaal. Het relais biedt een nominaal schakelvermogen van 40 A, waardoor het geschikt is voor vermogensregelingstoepassingen die betrouwbare schakelprestaties vereisen.

Vraag 3: Wat zijn de mechanische en elektrische levensduur?

Onder de gespecificeerde testomstandigheden biedt de FH66NE-serie:

Mechanische levensduur: tot 1.000.000 schakelingen
Elektrische levensduur: Tot 30.000 schakelingen (40A AAN / 40A UIT, 277VAC resistieve belasting)

Deze beoordelingen demonstreren het vermogen van het relais om betrouwbare prestaties op de lange termijn te leveren in veeleisende vermogensregelingstoepassingen.

Vraag 4: Kunnen FH66NE100 en FH66NE160 rechtstreeks worden vervangen?

Omdat beide modellen hetzelfde mechanische platform, dezelfde installatieafmetingen, terminalindeling en spoelspecificaties hebben, moet de selectie voornamelijk gebaseerd zijn op de vereiste continue draagstroom.

Voor toepassingen die een hogere stroomcapaciteit vereisen, is de FH66NE160 de aanbevolen keuze. Voor systemen die zijn ontworpen rond een stroomsterkte van 100A biedt de FH66NE100 de passende oplossing.

V5: Welke certificeringen heeft de FH66NE-serie?

Volgens de productspecificatie heeft de FH66NE-serie de UL/cUL-, TÜV- en CQC-certificeringen verkregen.

Deze certificeringen tonen aan dat het relais voldoet aan erkende veiligheidseisen en geschikt is voor industriële stroomregeling en toepassingen voor hernieuwbare energie waarvoor internationaal geaccepteerde goedkeuringen vereist zijn.
