FH63NE 120A hoogstroom nieuw energierelais – ontworpen voor fotovoltaïsche energieopslag en industriële voedingen

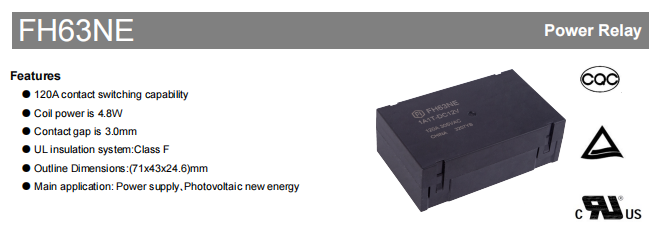

De FH63NE is een krachtige, hoge stroom nieuw energierelais ontwikkeld door FANHAR voor fotovoltaïsche (PV) nieuwe energie- en stroomvoorzieningssystemen. Het beschikt over een contactschakelvermogen van 120A, afmetingen van 71 mm x 43 mm x 24,6 mm, een klasse F UL-isolatiesysteem en een contactopening van 3,0 mm. Met uitstekende elektrische prestaties, robuust veiligheidsontwerp en uitgebreide internationale certificeringen is de FH63NE een ideale keuze geworden voor veeleisende toepassingen zoals PV-omvormers, energieopslagsystemen en industriële voedingen.

Tegen de achtergrond van de snelle groei in de nieuwe energie-industrie is de geïnstalleerde capaciteit van PV-omvormers en stroomconversiesystemen (PCS) aanzienlijk toegenomen, waardoor de vraag naar bijpassende nieuwe energierelais is toegenomen. Als belangrijke elektronische schakelcomponenten in EV-laadpalen, PV-omvormers en energieopslagsystemen moeten nieuwe AC-relais voldoen aan strenge eisen op het gebied van hoge spanning, hoge stroomsterkte, hoge isolatiesterkte en een lange elektrische levensduur. De FH63NE is precies ontwikkeld als reactie op deze trend in de sector en komt effectief tegemoet aan de dringende marktbehoefte aan relais met hoge stroomsterkte en hoge betrouwbaarheid.

Belangrijkste elektrische specificaties: laadvermogen, respons, isolatie en contactmateriaal

Hoge laadcapaciteit

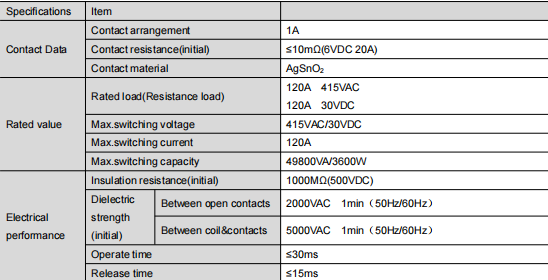

De FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Snelle respons en lange levensduur

De relais beschikt over een bedrijfstijd ≤30 ms en releasetijd ≤15 ms voor snelle respons. Mechanisch uithoudingsvermogen is 1×10⁶ operaties. De elektrische levensduur bereikt ook 1×10⁶ schakelingen bij een omgevingstemperatuur van 85℃ met een resistieve belasting van 120A 415VAC (AAN/UIT = 1s/9s). Dit uithoudingsvermogen is uitstekend bij soortgelijke hoogstroomrelais en voldoet aan de stabiliteitseisen van PV-systemen op de lange termijn.

Superieure isolatie en diëlektrische sterkte

De FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Geavanceerd contactmateriaal

De FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Spoelspecificaties en energie-efficiënt ontwerp

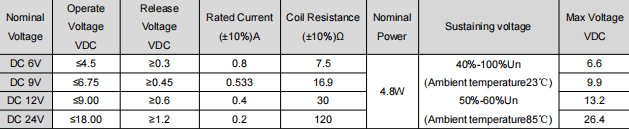

De FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Selectietips:

De coil rated voltage should match the control system supply, considering power fluctuations.

Om de verwarming van de spoel te verminderen, gebruikt u de houdspanningsfunctie (40%~100% Un), maar zorg ervoor dat de houdspanning niet lager is dan de bedrijfsspanning en de maximale continue spanning niet overschrijdt.

De spoelweerstand neemt toe bij 85 ℃ en de bedrijfsspanning zal dienovereenkomstig veranderen; voldoende marge toestaan ​​bij praktische toepassingen.

Veiligheidsgoedkeuringen en naleving

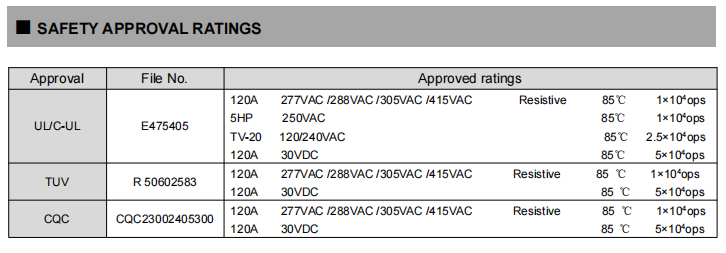

De FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Aanpassingsvermogen aan het milieu en mechanische prestaties

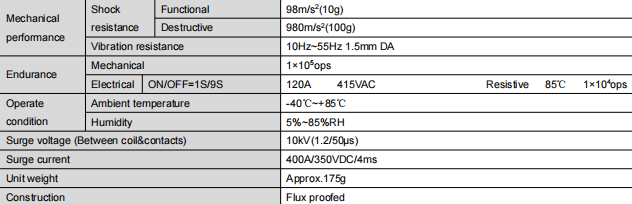

De FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

De product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

Afmetingen en installatie-opmerkingen

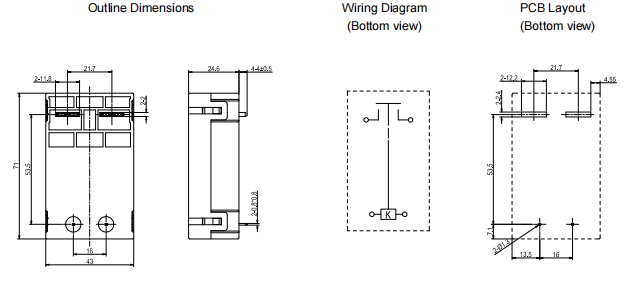

Afmetingen overzicht: 71×43×24,6 mm (L×B×H).

Pinafstand en PCB-indeling: voor afmetingen zonder gespecificeerde toleranties, ≤1 mm tolerantie ± 0,2 mm, 1 mm ~ 5 mm tolerantie ± 0,3 mm, ≥ 5 mm tolerantie ± 0,5 mm; De niet-gespecificeerde tolerantie van de PCB-indeling is altijd ±0,1 mm.

Solderen: Koperen laadklemmen – aanbevolen soldeertemperatuur 260℃±5℃, tijd 3–5 seconden; vermijd langdurige hoge temperaturen om schade aan de spoel of contacten te voorkomen.

Bescherming: Fluxbestendige structuur, bestand tegen vervuiling door golfsoldeervloeimiddel, maar mag niet worden ondergedompeld in reinigingsmiddelen.

Hantering: Vermijd vallen of externe schokken om contactvervorming of parameterafwijking te voorkomen.

Typische toepassingsscenario's

Met zijn 120A hoge-stroom schakelvermogen en hoge betrouwbaarheid wordt de FH63NE voornamelijk gebruikt in:

Fotovoltaïsche nieuwe energie : Ondersteunt PV-reeksen en hogestroomlusregeling, geschikt voor veiligheidsuitschakeling aan AC-zijde in zonne-energiesystemen.

Voedingen : Lastschakeling voor industriële voedingen en UPS-systemen.

EV-laadpalen : Huidige aan/uit-bediening voor oplaadapparatuur voor elektrische voertuigen.

Het brede bedrijfstemperatuurbereik en de uitstekende isolatie en het spanningsbestendige ontwerp maken hem bijzonder geschikt voor zware buiten- en industriële omgevingen.
