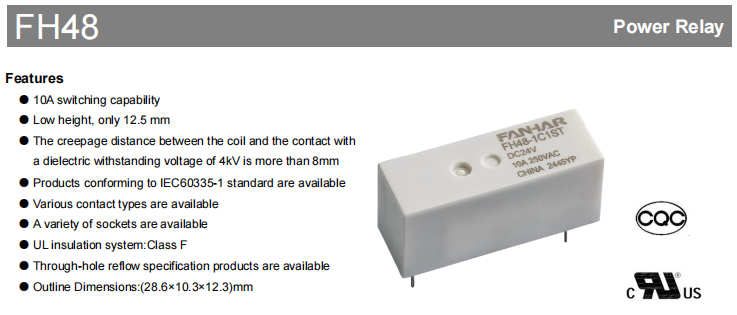

FH48 Industrieel relais

Automatiseringsapparatuur, huishoudelijke apparaten en industriële besturingssystemen zijn allemaal afhankelijk van relais omdat ze betrouwbaar en ruimtebesparend zijn. Dit doel is precies waarvoor het relais uit de FH48-serie is ontworpen. Het integreert een hoog schakelvermogen. Het heeft ook een ultraslank ontwerp. Het heeft isolatieprestaties. Het beschikt over uitgebreide certificeringen. Dit biedt ingenieurs een robuuste en compacte oplossing.

Kernvoordelen

De essentie van de FH48-serie ligt in de precieze technische balans. Ondanks de compacte afmetingen van 28,6 x 10,3 x 12,3 mm is hij in staat belastingen tot 10 A te schakelen. De ultralage hoogte van slechts 12,5 mm is bijzonder opmerkelijk, omdat het waardevolle ruimte vrijmaakt voor steeds slankere elektronische apparaten en PCB-lay-outs met een hoge dichtheid. Het product maakt gebruik van een fluxbestendig ontwerp of een volledig met plastic afgedichte constructie, waardoor stof, vocht en schadelijke gassen (zoals H₂S en SO₂) effectief worden afgestoten, waardoor een stabiele werking wordt gegarandeerd over een breed temperatuurspectrum van -40℃ tot 85℃ en geschikt is voor verschillende omgevingen, van schone kamers tot industriële omgevingen.

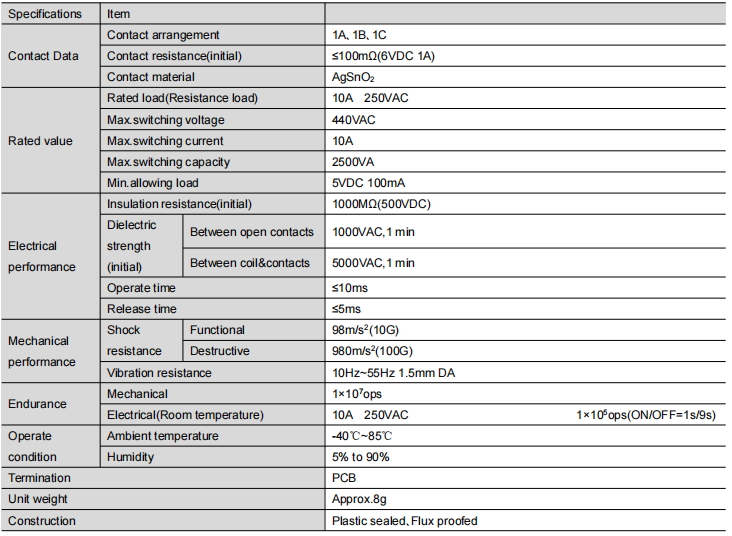

Belangrijkste technische parameters en prestaties

Deze serie relais biedt uitstekende prestaties en betrouwbare details:

Elektrische prestaties : Maakt gebruik van zilvertinoxide (AgSnO₂) contactmateriaal, dat een sterke weerstand biedt tegen boogerosie. De initiële contactweerstand is slechts ≤100 mΩ, wat een laag stroomverbruik en een lange levensduur garandeert. De isolatieweerstand bereikt 1000MΩ en de diëlektrische sterkte tussen de spoel en de contacten is 5000VAC, wat een robuuste veiligheidsbarrière garandeert.

Mechanisch en duurzaamheid : Snelle bedienings- en vrijgavetijden (≤10 ms / ≤5 ms) zorgen voor een snelle reactie. Het mechanische uithoudingsvermogen bedraagt ​​maximaal 10 miljoen handelingen. Onder de nominale belasting van 10A 250VAC bereikt het elektrische uithoudingsvermogen ook 10 miljoen schakelingen, wat voldoet aan de behoeften van een stabiele werking op de lange termijn.

Flexibele schijf : Biedt een uitgebreid scala aan spoelspanningsopties van DC5V tot DC60V, met een stroomverbruik variërend van 250 mW tot 300 mW, wat een naadloze integratie met diverse regelcircuits mogelijk maakt.

Flexibele configuratie- en selectiegids

De FH48-serie biedt zeer flexibele configuraties om aan verschillende circuitontwerpbehoeften te voldoen:

Contactformulier : Biedt drie essentiële configuraties: 1A (normaal open), 1B (normaal gesloten) en 1C (omschakeling).

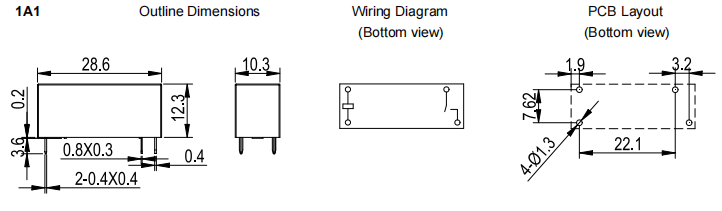

Montagetype : Er zijn veel PCB-pinconfiguraties mogelijk (Type 1, 2, 3), met uitgebreide dimensionale schema's en bedradingsrichtlijnen als aanvulling hierop.

Beschermingsniveau :De keuze tussen het standaard fluxbestendige type en de volledig kunststofdichte versie is afhankelijk van de gebruiksomgeving.

De bestelcode "FH48-1A1ST-XXXDC12V" geeft duidelijk het type, de contactformulier, de montagestijl, de constructie, het contactmateriaal en de spoelspanning aan, waardoor een nauwkeurige selectie mogelijk wordt.

Veiligheidsgoedkeuringen en naleving

Het product heeft verschillende internationale reguliere veiligheidscertificeringen verkregen, waaronder:

UL / cUL (dossiernr. E475405)

TÜV (dossiernr. R 50610371)

CQC (dossiernr. CQC23002412542)

Deze certificeringen omvatten diverse spanningswaarden en belastingsomstandigheden, wat aantoont dat het FH48-relais voldoet aan strenge internationale veiligheidsnormen en geschikt is voor gebruik op mondiale markten, met name in sectoren als huishoudelijke apparaten (IEC60335-1) en industriële besturing.

Toepassingsgebieden

Dankzij de betrouwbare prestaties en het compacte ontwerp wordt het relais uit de FH48-serie veel gebruikt in:

Huishoudelijke apparaten : Hoofdbediening of stroomschakeling in airconditioners, wasmachines, vaatwassers, enz.

Industriële controle : Uitgangsmodules voor programmeerbare logische controllers, motorcontrollers en instrumentatie.

Elektrische apparatuur : UPS-systemen, stroomverdeelmodules, slimme meters.

Communicatie-infrastructuur: basisstationapparatuur, netwerkenergiebeheer.

Nieuwe energievoertuigen : Aanvullende circuits voor batterijbeheer, laadregeling, etc.

Conclusie

Met zijn elektrische prestaties, robuuste mechanische constructie, flexibele ontwerpopties en uitgebreide veiligheidscertificeringen is het relais uit de FH48-serie de ideale keuze geworden voor toepassingen die een hoge betrouwbaarheid en ruimtebesparend ontwerp vereisen. Het is niet slechts een onderdeel, maar een essentiële samenwerkingspartner bij het garanderen van de betrouwbare en veilige werking van uw apparatuur.
