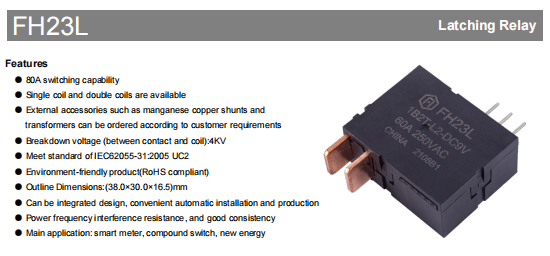

De FH23L is een hoge prestatie elektrisch vergrendelingsrelais ontworpen voor slimme meters, samengestelde schakelaars en nieuwe energietoepassingen. Met een krachtig schakelvermogen van 80A en uitstekende elektrische prestaties handhaaft de FH23L een stabiele werking in zware omgevingen en voldoet hij aan de vereisten van de IEC62055-31:2005 UC2-norm.

Kernvoordelen

Energiezuinig: het magnetische retentieontwerp vereist alleen elektrische energie tijdens de schakeltoestand, waardoor het energieverbruik aanzienlijk wordt verminderd

Ultrabelasting: maximale schakelstroom van 80 A, schakelvermogen van 15.000 VA, voldoet aan de hoge stroomvraag

Lange levensduur: mechanische levensduur tot 100.000 cycli, elektrische levensduur 5.000 cycli (UC2-standaard)

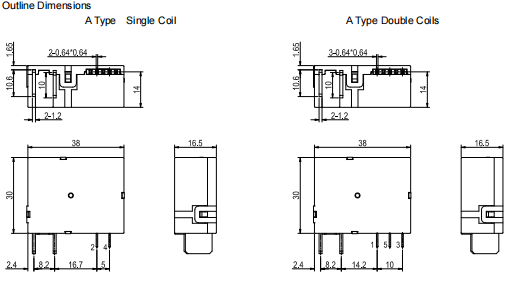

Compact ontwerp: compact formaat van 38,0 x 30,0 x 16,5 mm, eenvoudig te automatiseren.

Milieuconformiteit: RoHS-conform, groen product

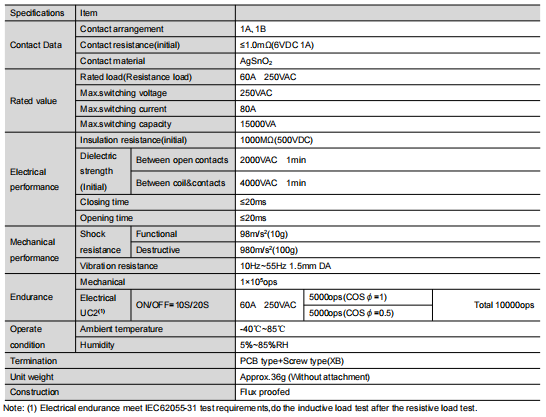

Hoogtepunten van technische parameters

Elektrische kenmerken

Contactweerstand: ≤1,0mΩ (beginwaarde)

Isolatieweerstand: 1000MΩ (500VDC)

Spanningsbestendigheid: 2000VAC (1 minuut)

Schakeltijd: ≤20 ms (sluiten/verbreken)

Milieuaanpassing

Bedrijfstemperatuur: -40℃~85℃ Breed temperatuurbereik

Vochtigheidsbereik: 5% ~85% RV

Trillingsbestendigheid: 10 Hz ~ 55 Hz, 1,5 mm amplitude

Slagvastheid: Functioneel 98m/s²(10g), Destructief 980m/s²(100g)

Veelzijdige configuraties

De FH23L provides flexible configuration options to meet the needs of different applications:

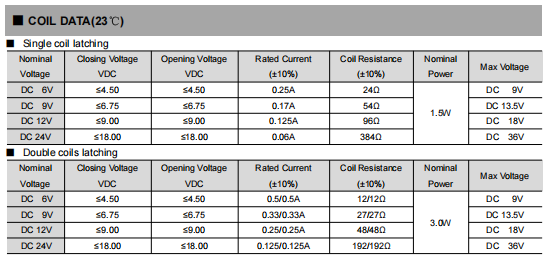

Opties spoeltype

Single Coil-versie: ruimtebesparend, vereenvoudiging van de bedrading

Dual Coil-versie: onafhankelijke controle van openen en sluiten, betrouwbaardere werking Betrouwbaar

Spanningsspecificatie

Ondersteunt een verscheidenheid aan DC-spanningen: 6V/9V/12V/24V, elke spanningsspecificatie biedt gedetailleerde blokkeer-/vrijgavespanningsparameters

Optionele accessoires

Externe accessoires zoals mangaan-koper shunts en transformatoren zijn verkrijgbaar volgens de wensen van de klant

Typische toepassingsscenario's

Slim meetsysteem: nauwkeurige controle, werking met laag energieverbruik

Nieuwe energieapparatuur: omvormers voor zonne-energie, windenergiecontrolesysteem

Samengesteld schakelapparaat: hoge betrouwbaarheid Circuitschakeling

Smart home-systeem: DIN-railmontage, ruimtebesparend

Installatie- en gebruiksaanbevelingen

De aanbevolen rijspanning is 1~1,5 maal de nominale spanning

Pulsbreedte ≥50 ms, vermijd langdurige bekrachtiging (meer dan 1 minuut)

Voor de belastingsterminals wordt puntsolderen aanbevolen; vermijd reflow- of golfsolderen

Bevestig de status van de relais vóór gebruik en reset indien nodig

Service op maat

FH23L ondersteunt gepersonaliseerde aanpassingen, inclusief contactmateriaal, PCB-montagetype, spoelconfiguratie, enz. Ons technische team kan u professionele technische ondersteuning en oplossingen bieden.

Neem vandaag nog contact met ons op voor de optimale configuratie van de FH23L elektrische houdrelais, die betrouwbare schakeloplossingen bieden voor uw slimme meter en nieuwe energieprojecten!

De FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
